为什么传感器线路会“烧”掉整条生产线？

来源：传感器世界

发布时间：2026-02-02

上周我去朋友家帮忙修自动化设备，发现传感器线路有问题。车间里六组光电传感器全坏了，整条生产线停了三个小时。值班师傅说他们试过换新传感器，结果还是不行，最后查出是接线方式错了。

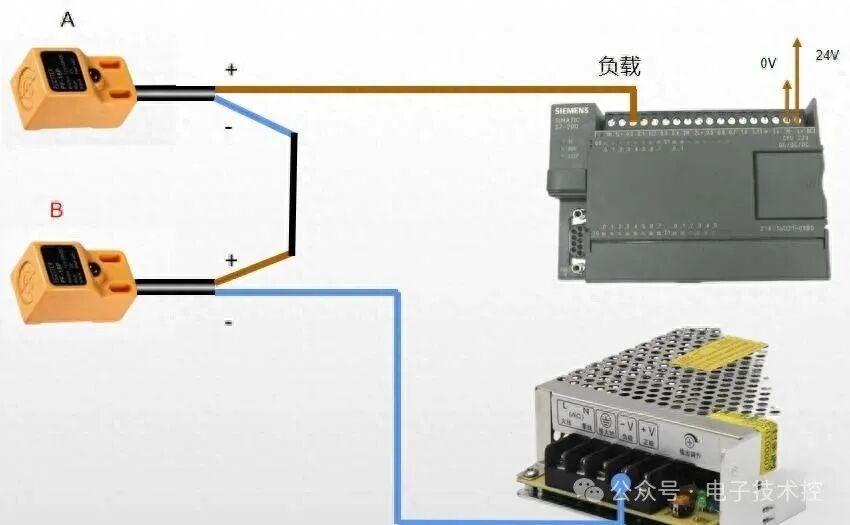

两线制传感器用棕色和蓝色线，棕色是正极。如果串联的话，要把第一个传感器的蓝线接到第二个的棕色线上。但现场工人把两个蓝线都接到电源负极了，导致线路短路。老电工解释说这种错误其实挺常见的，特别是刚入行的小年轻。

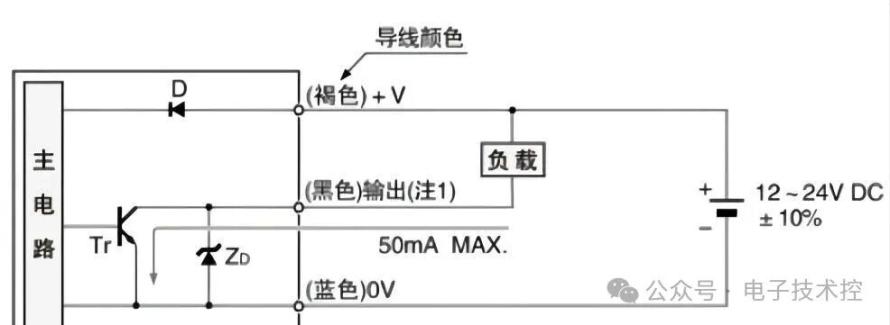

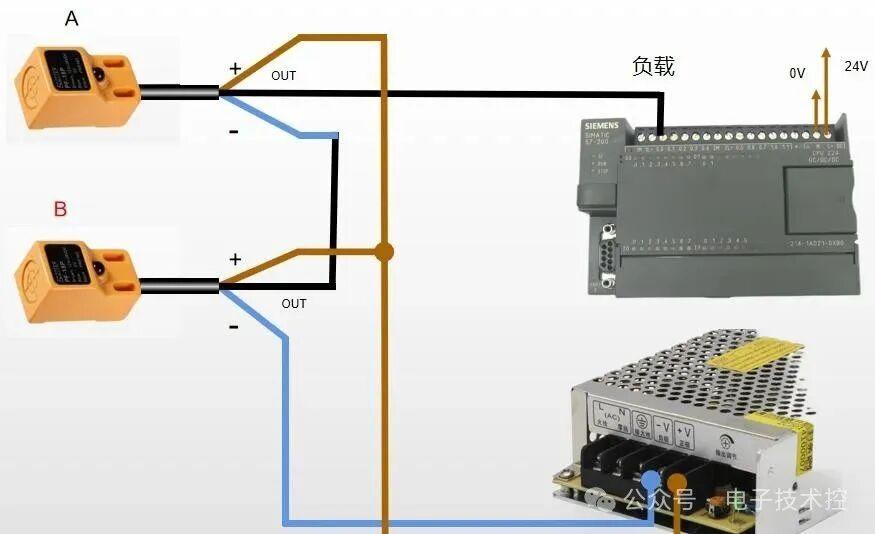

遇到三线制传感器还要注意黑线，那是信号线。那次他们用了NPN类型的，本该把黑线接到PLC输入口，结果和另一根蓝线搞混了。后来我们重新接线，把所有棕色线并在一起连24V正极，蓝色线全接到负极，黑线单独接入控制模块才恢复正常。

工厂张师傅说现在设备越来越复杂，很多传感器都是混合接线。如果有的串联有的并联，排查故障特别麻烦。上次有条汽车焊接线就因为并联了一个PNP和NPN传感器，导致整个控制柜跳闸。

最近听说有些工厂开始用数字传感器，可以通过总线通信减少线路。但大部分中小企业还是用传统接法。有次我去光伏电站参观，他们的维护人员每人带着个检测仪，一扫描就知道哪段线路有问题。

传感器接线其实就看清楚颜色和型号。两线管串联，三线分清楚信号线，同类传感器才能并联。这次修完后，那个工人记了满页笔记，说以后再碰这种问题知道从哪查起。现在他们的设备已经稳定运行半个月了，至少短期内不会再出类似故障。
