雷达水位计原厂模块
来源：路达科技
发布时间：2025-10-17
01

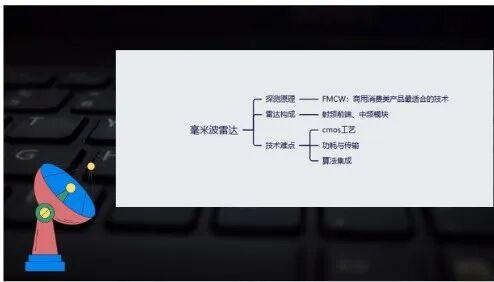

一个完整的雷达模块一般包含几个部分
测距毫米波雷达的结构原理
通常称为射频前端组件，也是雷达的核心技术之一
电磁波发射：通过高频电路产生特定调制频率（如 FMCW）的电磁波，并通过天线发送出去。
电磁波接收：接收天线接收从目标反射回来的电磁波。
时间差测量：通过计算发射电磁波与接收反射电磁波之间的时间差，利用电磁波传播速度来估算目标物体的距离。
信号处理：对接收的信号进行处理和分析，提取有用的信息，如目标的距离、速度和方位角等。
天线设计：毫米波雷达通常使用相控阵天线或微带贴片天线来实现方向性的发射和接收。天线的设计和布局会影响雷达的性能和探测范围。
其中，FMCW 调频连续波雷达是一种常见的测距毫米波雷达工作体制。它通过发射线性调频脉冲，并接收反射回来的信号，通过混频器合并生成中频信号，从而计算出时间差并估算目标距离。

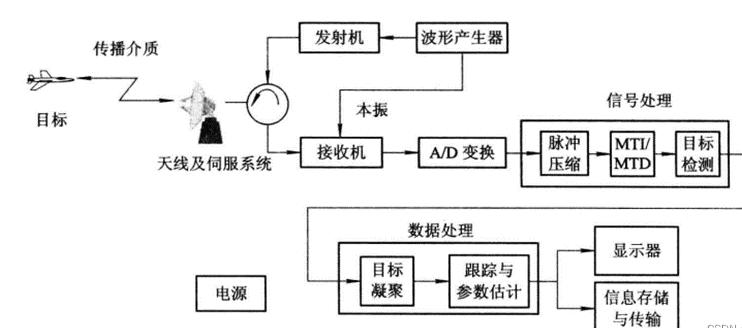

雷达原理图
02
—
雷达水位计模块应用场景

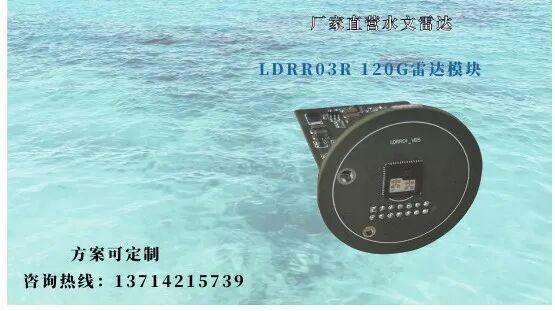

120G雷达模块
排水管网

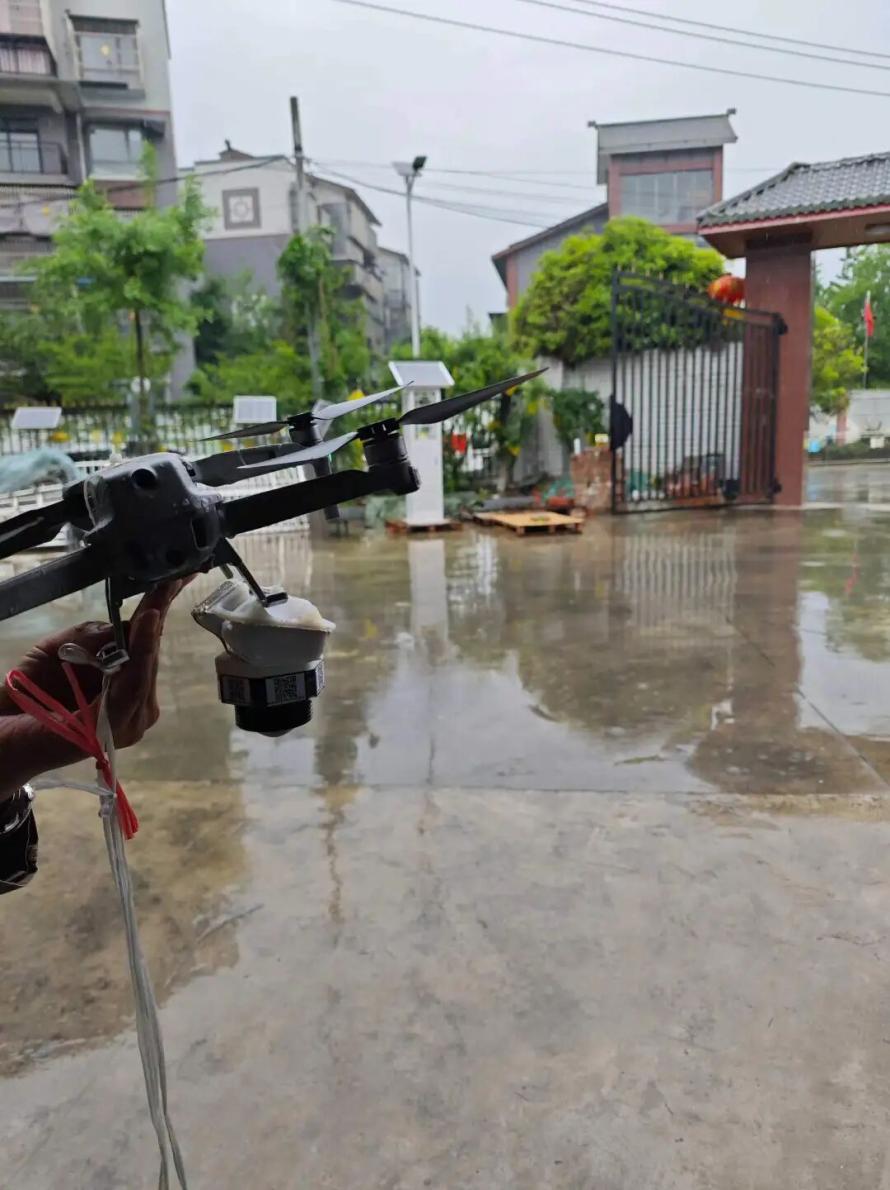

无人机测高

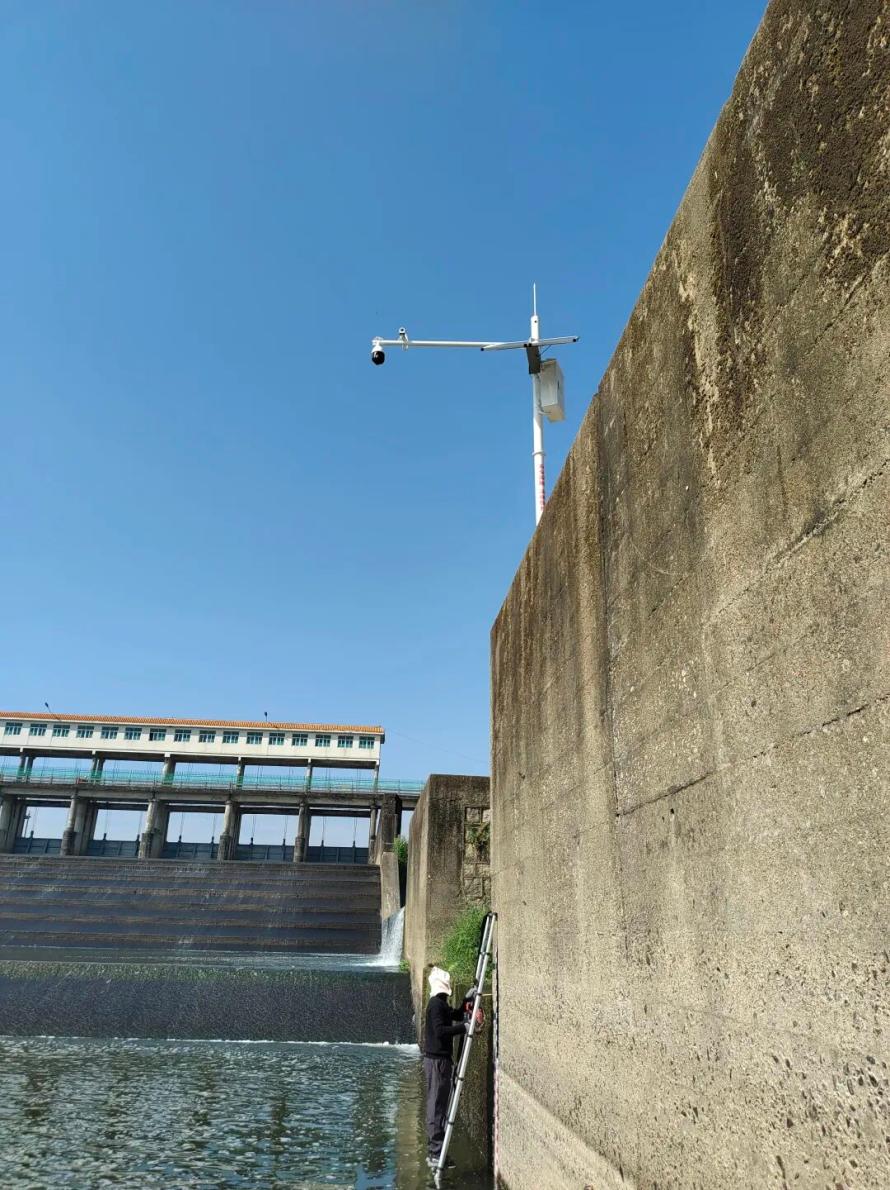

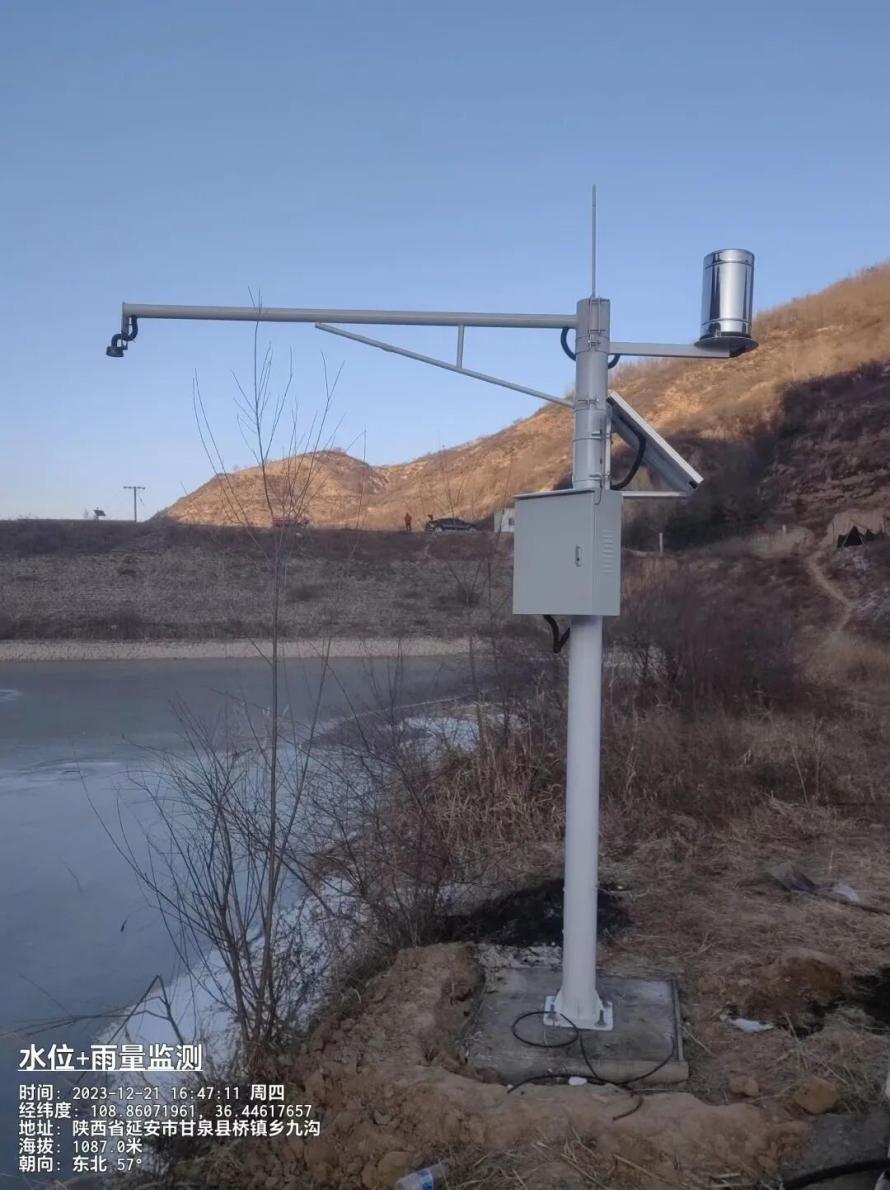

水位监测站
流量监测

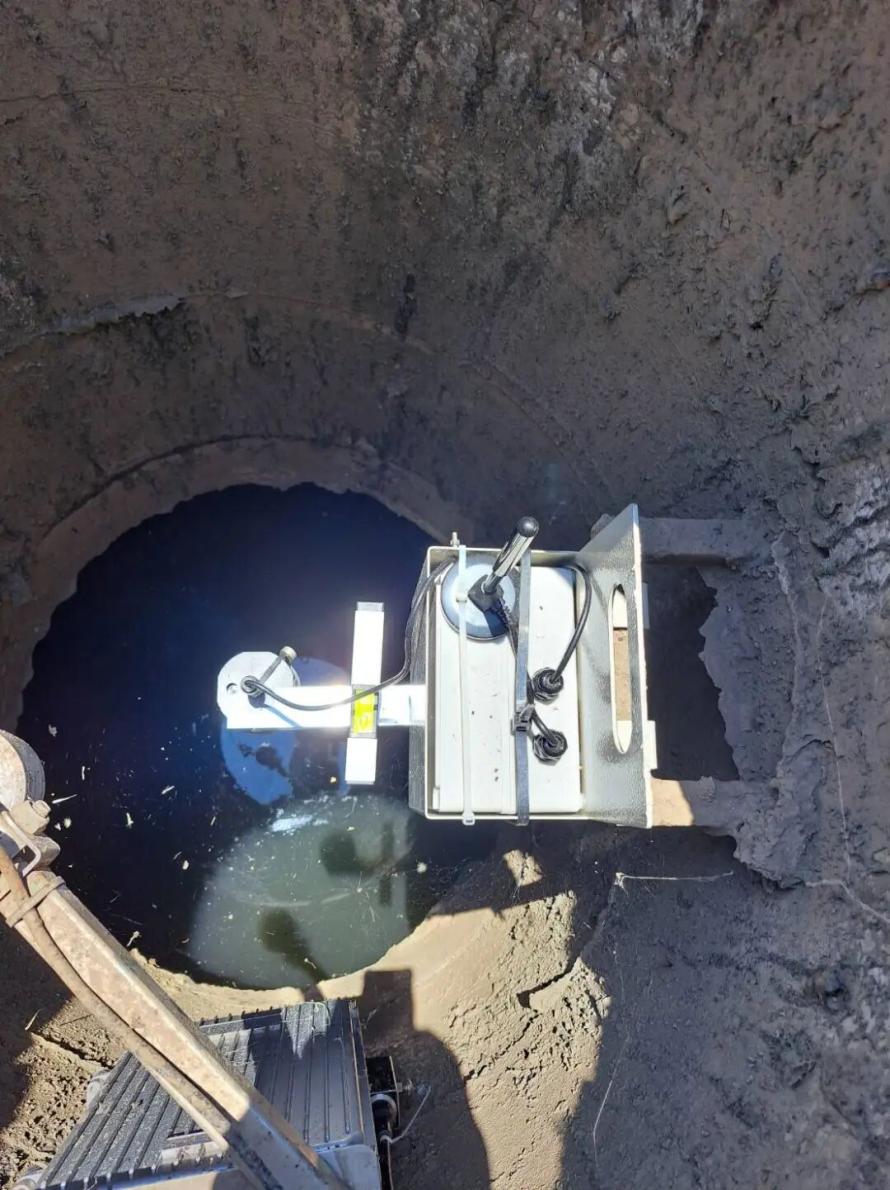

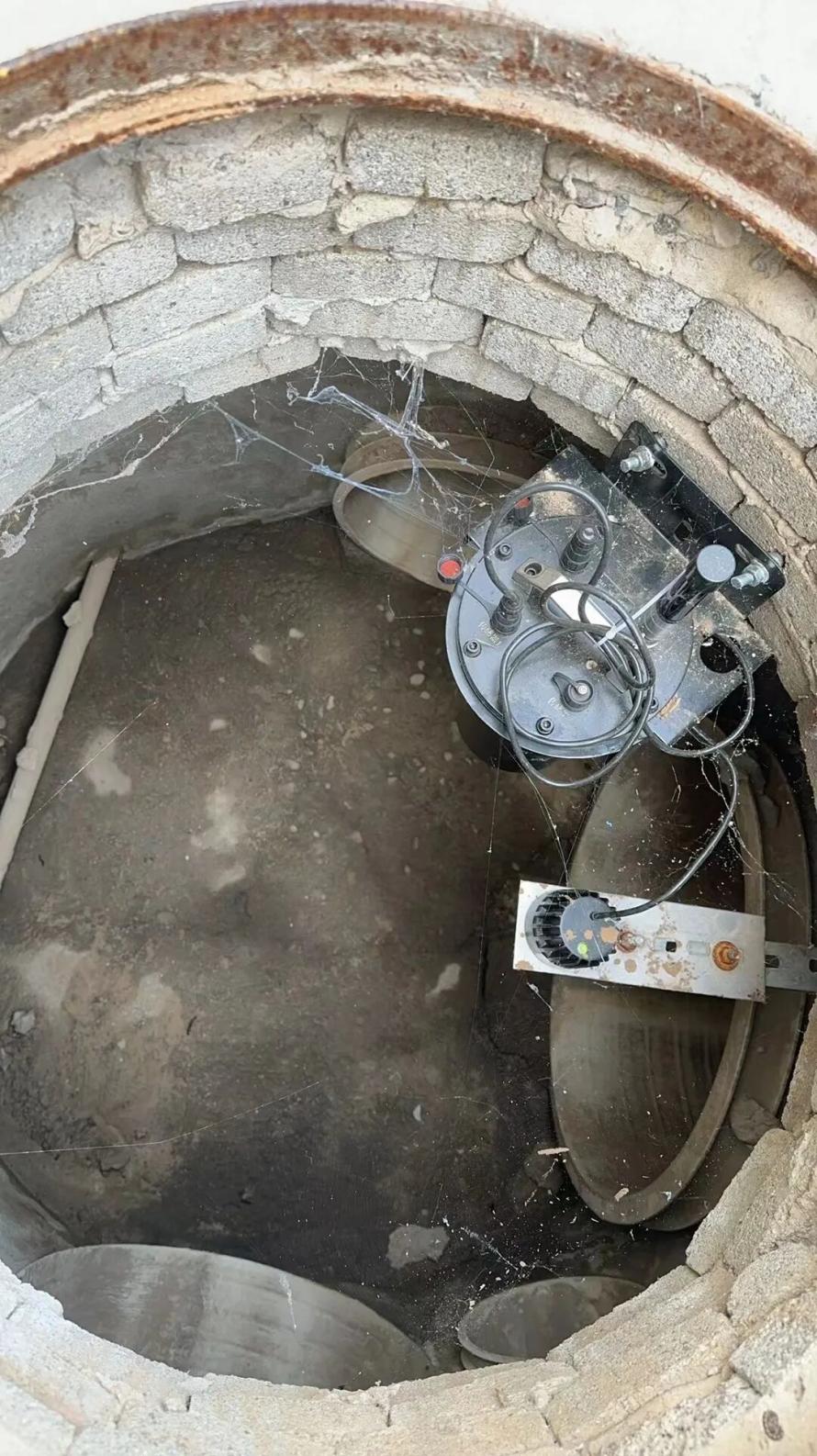

窨井监测

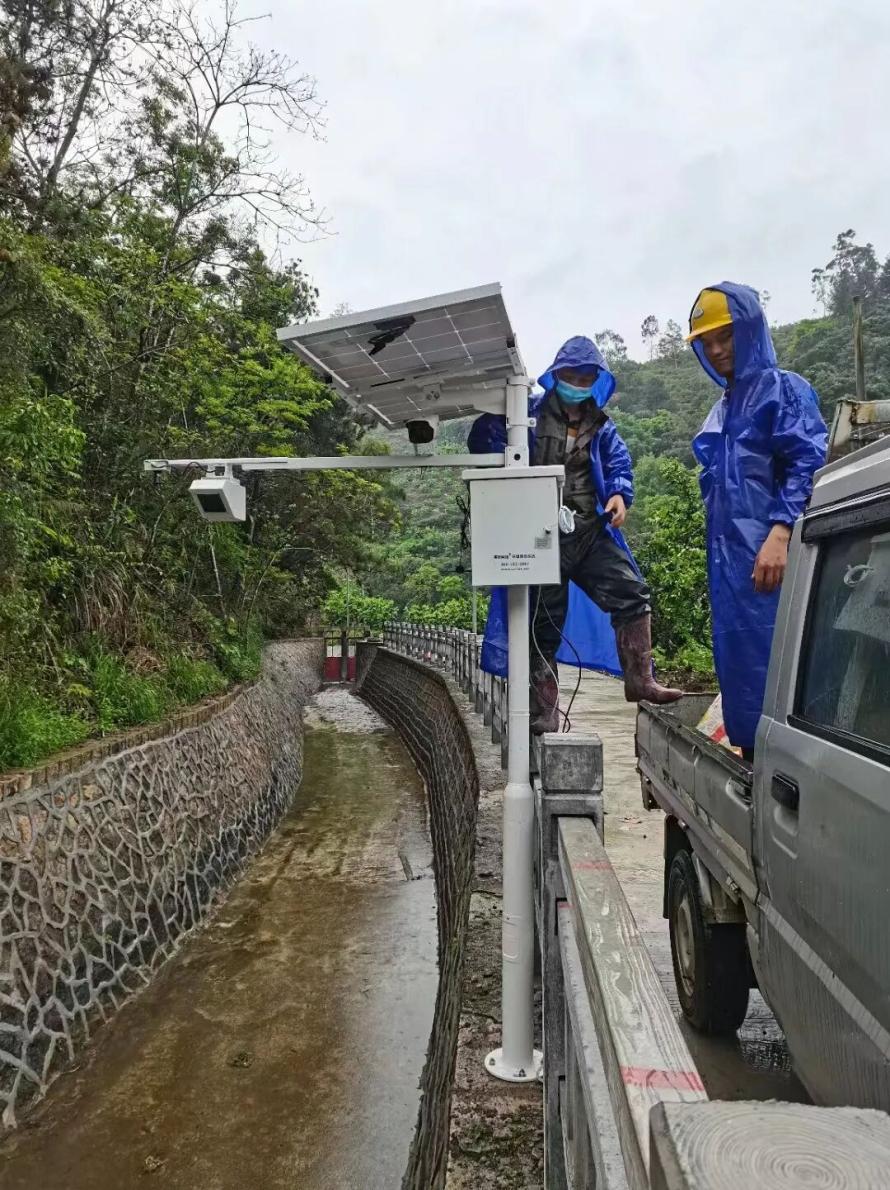

露天水渠
在实际应用中，测距毫米波雷达还需要考虑抗干扰能力、精度、分辨率等因素，并结合具体的应用场景进行优化和设计。
