不用电感，只用电容就能“泵”出高电压和负电压！

今天，就为大家介绍一位电路中的“电压魔术师”——电荷泵。它能以极高的效率，仅凭几个电容、二极管和开关，就轻松实现电压的升高、反转甚至倍增。让我们揭开它的神秘面纱。

一、 什么是电荷泵？

简单来说，电荷泵是一种利用电容储存和转移电荷来实现电压变换的DC-DC转换器。与需要电感的传统开关电源相比，它的电路结构异常简洁，但效率却可以高达90-95%。其核心思想就像“电子搬运工”，将电荷从一个地方“泵”到另一个地方，从而建立起不同的电压差。

二、 核心原理：从“电容串联”说起

理解电荷泵，可以从一个经典的物理实验开始：

假设你有一个9V电池。你先用它给一个电容C1充电至9V，断开；再给另一个相同的电容C2充电至9V，断开。此时，每个电容两端的电压都是9V。

现在，将这两个电容串联起来：将C1的负极与C2的正极相连。那么，从C1的正极到C2的负极，你测量到的总电压是多少？没错，是 9V + 9V = 18V。

这就是电荷泵最基本的理念：先对电容分别充电，再通过巧妙的连接（串联）将它们原有的电压叠加起来，从而得到更高的电压。 在实际电路中，这个“充电”和“重连”的过程，是通过电子开关（最初是二极管，现代常用MOSFET）以极高的频率反复切换来完成的。

参考文章：使用示波器学习电荷泵的基本原理

三、 实战解析一：正向升压电路

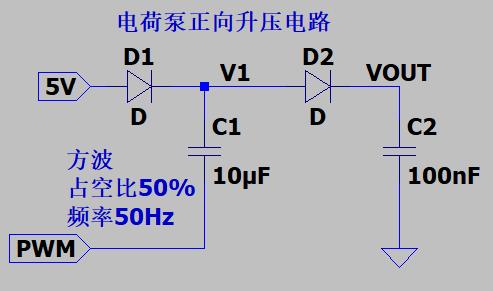

让我们看一个具体的二倍压升压电荷泵电路（Voltage Doubler Charge Pump）。

目标：将输入电压 VIN(5V)提升至 VIN + 5V, 5V是 PWM 高电平

工作原理（分两阶段分析）：

1. 充电阶段：当控制信号    PWM=0V   （低电平）时，电路形成了一个充电回路：
• 路径：        电源         二极管         电容         PWM 信号源（       ）。
• 状态：此时         正向导电，        开始充电。
• 结果：        点的电压 VC1 被钳位在        （        为二极管压降，理想状态下接近        ）。
• 电容储能：此时         两端的压差约为        （左正右负）。
2. 泵升阶段：当控制信号    PWM   跳变为5V（高电平）时，神奇的事情发生了：
• 此时         约为        ，远高于输出端        。
• 二极管         导通，电容         中的电荷通过         转移到输出电容         中。
• 同时，二极管         因为反向电压（阴极        ，阳极        ）而截止，防止电荷倒流回电源。
• 电位抬升：由于电容         两端的电压不能突变，当它底部的 PWM 电平从         升到         时，它会把         点的电位整体“向上顶”。
• 叠加原理：此时         点的电压        。
• 电荷转移：

二极管 D2 和 C2 构成经典的二极管整流电路（ single diode rectifier circuit ），使方波平滑，输出端获得 +10 伏直流电压。D2 就像“止回阀”，负责让泵出来的高压电出去且不许回来。

关于电压降：为有两个二极管压降的损耗。最终理论输出电压公式为：

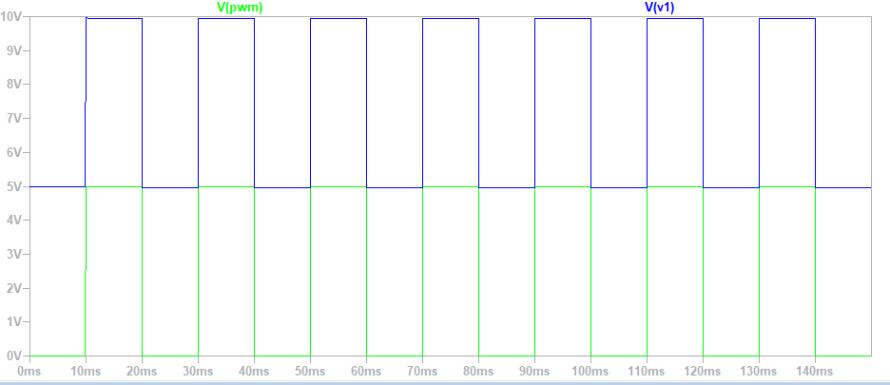

为了更好地理解电路，我们让     比     大得多（100倍），所以     每“泵”一次电荷，就能轻而易举地把     填满。我们没有连接到该电路的负载。仿真时波形如下图:

上图中，绿色方波是输入 PWM 波形，蓝色是泵出的 V1 点电压。

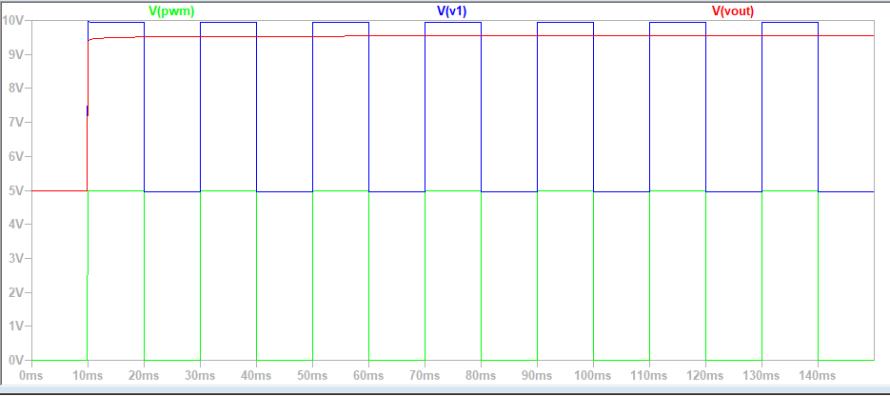

下图中我们添加了整流滤波后的输出 VOUT 波形：

如果你尝试把     的值改大（比如也改成    ），或者在     接一个负载电阻，你就能看到输出电压缓慢爬升的过程和明显的波纹了。

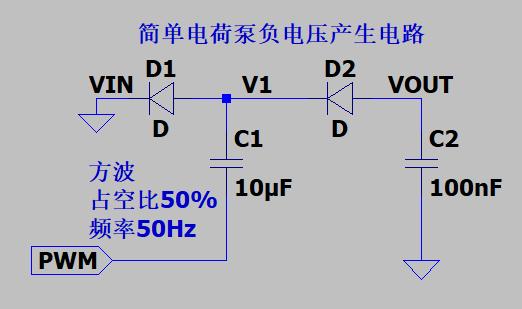

四、 实战解析二：反向电荷泵电路

电荷泵不仅能升压，还能轻松产生负电压。只需将升压电路中的二极管方向调整，并改变电容的连接方式即可。

目标：从输入电压 Vin产生一个负电压 Vin - 5V。

工作原理（分两阶段分析）：

1. 充电阶段：当控制信号    PWM=5V   （高电平）时，电路形成了一个充电回路：
• 路径：  PWM 信号源（       ）         电容         二极管         VIN(GND)
• 状态：此时         点被         钳位。因为         的阴极接地（       ），阳极在        ，所以         点的电压被拉低到约         到        。电容         的下端是        ，上端（       ）是        。
• 结果：电容         两端充满了电荷，压差约为        （下正上负）。
•        状态：此时         为正，而输出端         初始为0V，所以         截止，互不干扰。
2. 泵降阶段：当控制信号    PWM   跳变为0V（低电平）时，神奇的事情发生了：
• 电位下沉：由于电容         两端的电压（       ）不能突变，当下端从         降到         时，        点被迫跟着下降        。
• 瞬时电压：        的电压变为        。
• 电荷转移：此时        （       ）比        （初始为        ）低得多。二极管         导通，电荷从         流向        ，或者说         把         处的电位“向下拉”。
•        状态：此时         阳极是负压，阴极是地，处于反向截止状态，保证负电荷不会漏到地里去。

这个电路通过“先把电容充满电，再把电容的脚垫抽掉”的方法，实现了电压的反转。

其理论输出电压约为：

我们这里 VIN 是接地的，也就是0V， 你也可以不接地，用其他的电压。

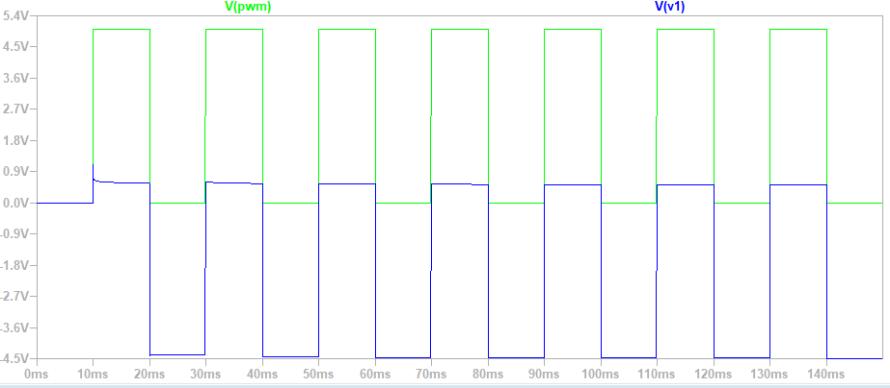

下图是输入（绿色）和 V1(蓝色)波形：

波峰（约      ）：对应 PWM 为高电平，电容在“装水”并被二极管     钳位。

波谷（约      ）：对应 PWM 下降沿，电容把整个电位强行拽入零点以下。

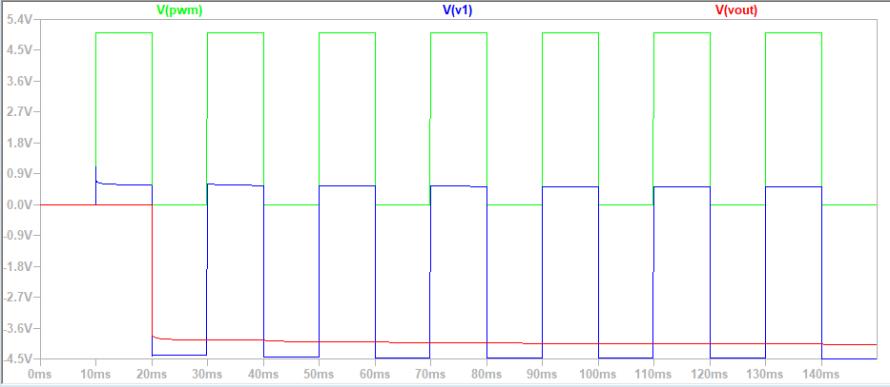

下图是加上输出的波形图：

这种电路在只有单电源（比如只有    ）却需要给运放提供负电源供电的场合非常常见。如果你在     后面接一个     的电阻作为负载，你会发现输出电压会变小，且纹波会变大。

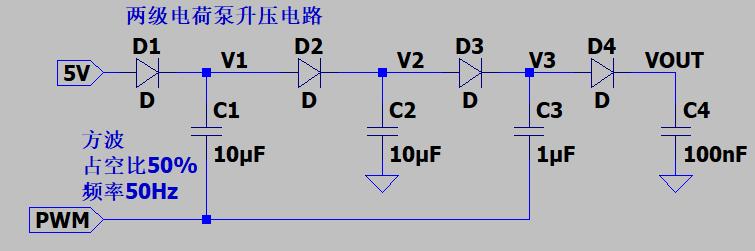

五、 两级电荷泵升压电路

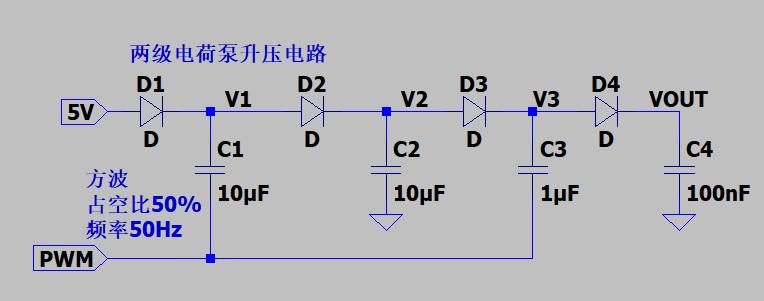

电荷泵电路好玩的地方是可以串联，下面是两级串联，可以将第一级的输出看作一个直流源。

如果说单级电荷泵是“一级电梯”，那么两级电荷泵就是“接力电梯”，它能把电压抬升到更高的高度。

这个电路的理论输出目标大约是：   。除去 4 个二极管的压降，最终 VOUT 会落在     左右。

以下是两级接力的详细过程：

1. 第一阶段：PWM 为低电平 (0V) —— “装弹”过程

此时，PWM 信号源相当于“地”：

• 第一级充电：电源       通过       向电容       充电。      点被钳位在约      。
• 第二级充电：此时中间储能电容       已经存有前一轮留下的电压（假设约      ）。因为 PWM 是      ，电容       的下端是      。于是       的电压通过       向       充电。
• 结果：      装满了       级别的能量，      装满了       级别的能量。

2. 第二阶段：PWM 为高电平 (5V) —— “发射”过程

当 PWM 信号跳升到    ：

• 第一级泵升：      点被       向上顶，瞬时达到      。这个能量通过       灌入      。
• 第二级泵升：重点来了！      的下端也接在 PWM 上，所以       点也被向上顶了      。
• 如果         之前充到了        ，那么此时         会瞬间飙升到        。
• 最终输出：      的高压通过       向输出电容       充电，从而得到      。

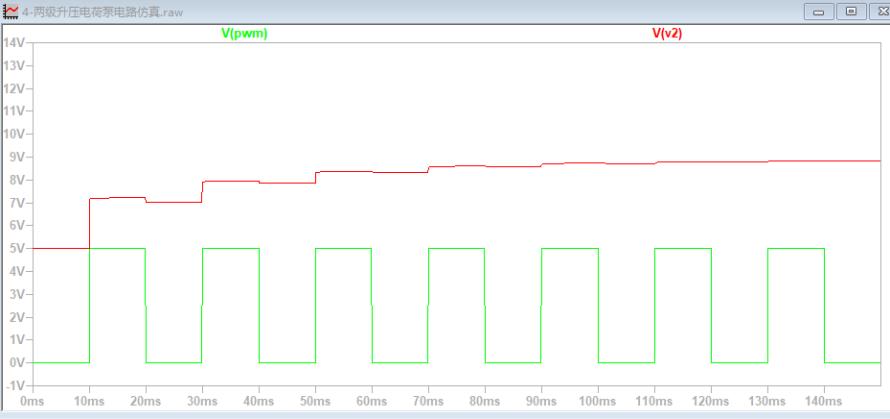

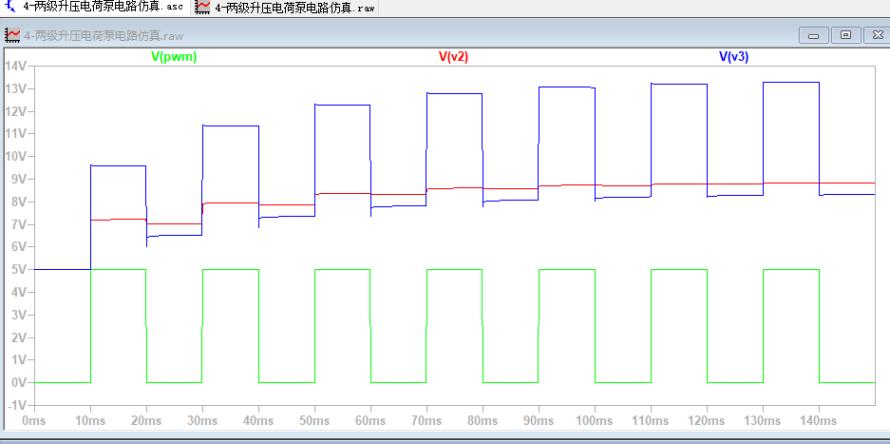

PWM（绿色） 和 第一级的输出波形（红色）：

加上V3 波形（蓝色）：

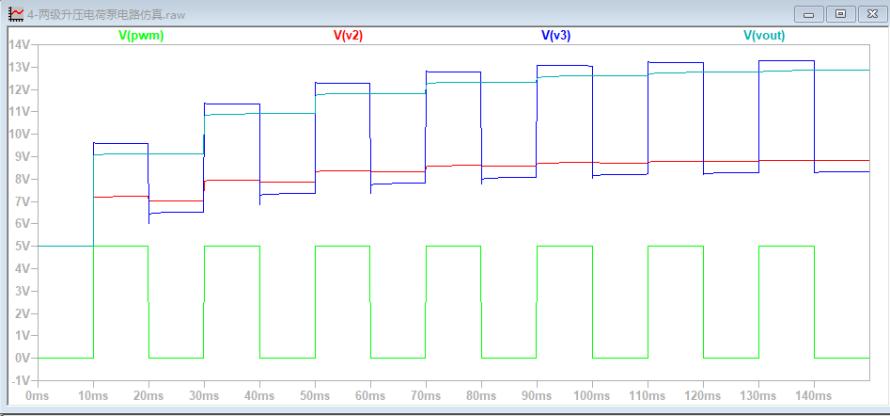

加上最终输出波形（青色）：

仿真波形深度分析

观察仿真图，你会发现一个有趣的“阶梯爬升”现象：

• 红色曲线      ：这是第一级输出。它从       开始，经过几个周期爬升到约       左右稳定。
• 蓝色曲线      ：这是第二级泵升点。你可以看到它随着 PWM 剧烈跳动，波峰一次比一次高。
• 青色曲线      ：这是最终输出。它像爬楼梯一样，每一轮 PWM 脉冲都把它往上推一点，最终稳定在       以上。

为什么电压没有达到完美的 15V？

在这个两级电路中，能量每经过一个“关口”都会收一次“过路费”：

1. 二极管压降 (     )：电流经过       都会损失约      。四级下来就是       左右的损耗。
2. 电荷分配损失：由于设置的       比       小，且       只有      ，这种电容容量的梯度配置是为了让后端建立电压更快，但也意味着每一级转移的电荷量是有限的。

总结公式

代入你的参数：   。这与仿真图中青色曲线的最终高度完美吻合！

进阶挑战： 既然两级可以到    ，理论上你可以一直串联下去（变成 Cockcroft-Walton 乘法器）。但实际操作中，级数越多，效率越低。

六、频率对输出纹波的影响

提高 PWM 的频率是减小电荷泵输出纹波（Ripple）最直接且有效的手段之一。我们可以从物理直觉和数学公式两个维度来理解这个调节过程。

1. 核心逻辑：缩短“放电时间”

你可以把输出电容    （或两级电路中的    ）想象成一个底部有小孔的水桶，电荷泵则是每隔一段时间往里倒一勺水。

• 低频率时：两勺水之间的时间间隔很长。水桶里（输出端）的水位有足够的时间通过负载流走，导致水位明显下降，波纹变大。
• 高频率时：你倒水的动作变快了。在水位还没来得及下降多少时，下一勺水就补进来了。这样水位（电压）就会保持得更加平稳。

2. 数学支撑

在带负载的情况下，电荷泵输出电压纹波     的近似公式为：

• **     **：输出负载电流。
• **     **：PWM 的切换频率。
• **     **：输出电容（如你电路中的       电容）。

从公式可以看出，纹波与频率       成反比。如果将频率从现在的     提高到    ，理论上纹波将减小到原来的千分之一。

3. 频率不是越高越好吗？

虽然提高频率能减小纹波，但在现实电路中存在“边际效应”和副作用：

• 开关损耗：频率越高，二极管频繁开关产生的损耗就越大，电路效率会降低。
• 二极管速度：普通二极管有反向恢复时间。如果频率太快，二极管可能来不及关断，电荷会倒流。
• 电磁干扰 (EMI)：高频信号更容易产生噪声，可能会干扰周围的敏感电路。

七、两级电荷泵负压电路

同前面的两级串联升压电路一样，电荷泵负压电路也可以串联。

利用第一级产生的负电压作为第二级的“起点”，从而实现负压的翻倍。

1. 第一级：基础负压产生 (Inverter Stage)

这一级的工作原理和前面的单级负压泵一致：

• PWM 为高 (5V)：      导通，      被钳位在约      （地电位       二极管压降）。此时       充电，下端      ，上端      ，压差约为      。
• PWM 为低 (0V)：      下端下降      ，迫使       点瞬时下降到      。此时       导通，将这个负电荷转移到      。
• 结果：      点产生一个约       左右的稳定负压（      损耗）。

2. 第二级：负压接力泵升 (Booster Stage)

这是实现“二级”的关键。注意     的阳极并没有接地，而是接在了第一级的输出     上。

• PWM 为高 (5V)：此时       导通。重点来了，此时       点的电位被钳位在      。此时电容       的下端是      ，上端是      ，压差高达      ！
• PWM 为低 (0V)：PWM 从       降回      ，      再次行使“搬运工”职责，将       点再次向下拉低      。此时      。
• 最终输出：这个       的极低电位通过       向       充电。

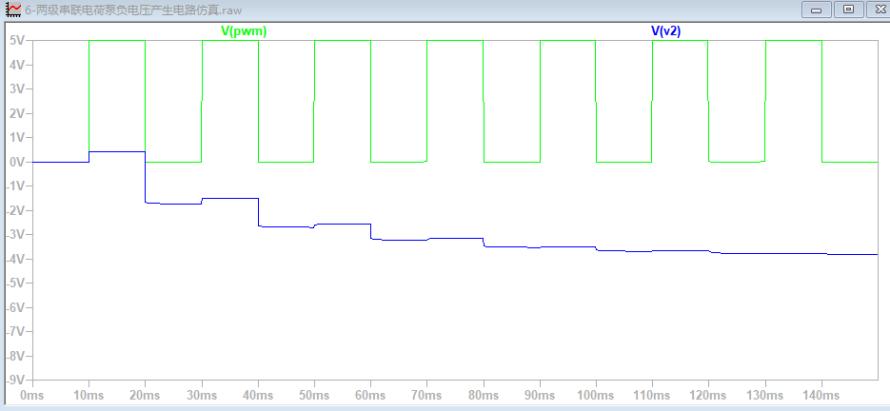

通过仿真波形，我们可以清晰地看到电压是如何一步步“坠入深渊”的。

PWM(绿色) 和 第一级输出(蓝色)波形:

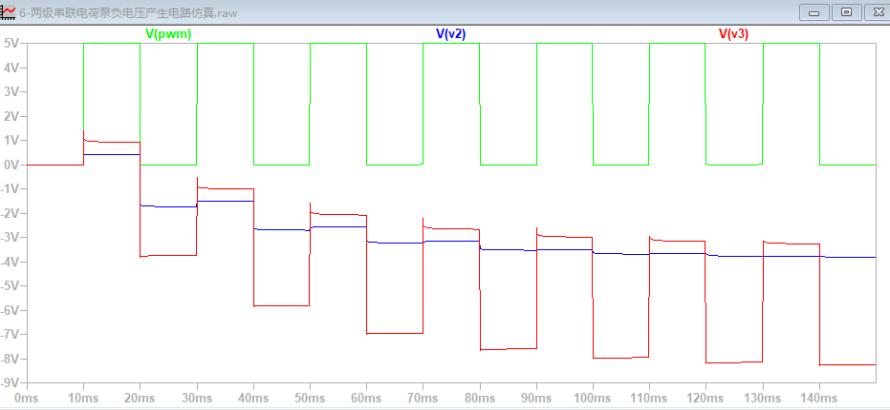

加上V3 波形（蓝色）：

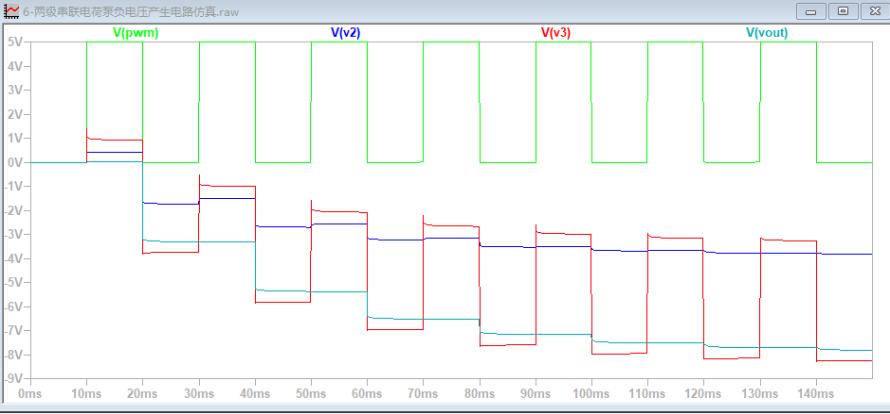

加上最终输出波形（青色）：

观察波形中的青色曲线    ：

• 阶梯下降：你会发现       并不是瞬间到位的，而是随着 PWM 的每一次摆动，像下楼梯一样，每一轮都比上一轮更负一点。
• 最终高度：最终       稳定在约       左右。

理论公式推导：

每多一级，理论上会多减去一个     并增加两个二极管压降    。

对于两级电路：

代入数据：   。这与仿真结果完全吻合！

两级串联负压泵的精髓在于第一级为第二级提供了“负的充电参考点”。第一级把水位从     降到了    ，第二级在这个基础上又往下挖了    。

八、 总结：电荷泵的设计之道

通过对单级、两级以及正负压电荷泵电路的分析，我们可以总结出这种“能量搬运”电路的几个核心法则：

1. 电荷的“接力”：电荷泵的本质是利用开关（二极管）改变电容在电路中的连接方式。在充电阶段它们是并联储能，在泵升阶段则是串联叠加，通过这种空间换时间的方式实现电压变换。
2. 效率与损耗的博弈：虽然电荷泵不需要电感，体积小、EMI 低，但它的输出电压受限于二极管的压降。级数越多，压降损耗越明显。在实际设计中，使用肖特基二极管或基于 MOSFET 的同步整流技术，可以有效提升输出效率。
3. 动态响应与稳定性：提高 PWM 频率是减小输出纹波、提升功率密度的关键，但同时也需兼顾二极管的开关速度与功耗平衡。

电荷泵虽然在提供大电流能力上不如电感型 DC-DC，但其结构简单、成本低廉的特性，使其在运放负偏压供电、LCD 驱动、闪存编程电压产生等小电流应用场景中，依然是无可替代的“电压魔术师”。
