PCB零件高度差：如何实现微米级的精准把控？

在当今电子制造产业中，印制电路板的集成度正以前所未有的速度向微小型化、高密度化跨越。随着5G通信、半导体封装及消费电子产品精细化程度的不断提升，微米级的高度偏差，可能在生产过程中诱发虚焊、连锡或立碑等焊接缺陷，更可能在产品后期服役过程中，因热应力分布不均导致焊点疲劳断裂，甚至引发电路失效。因此，如何实现对PCB零件高度差的高精度、非接触式测量，已成为衡量现代化SMT产线质控水平的关键。

在SMT工艺中，元器件离板高度是指组件底面与PCB基板表面之间的间隙。这一参数对于BGA和QFN等底部贴装器件至关重要。如果零件高度过低，焊接过程中产生的焊剂残留物将难以通过清洗工序排除，残留的离子污染物在潮湿环境下极易引发电化学迁移，产生漏电路径甚至短路失效。相反，若高度过高或不一致，则意味着焊球或焊盘间的电气连接可能存在隐患，直接削弱焊点的机械强度和抗震动疲劳能力。

共面度是指一组引脚或焊球中最高点与最低点之间的垂直距离。根据IPC-A-610等行业标准，精密元器件的共面度误差通常需要控制在0.1mm以内，甚至在高端半导体封装中要求达到微米级。当PCB上某个引脚因受热形变或贴片压力不均而发生翘起，其高度差将导致该点无法与焊膏充分接触，形成“假焊”现象。

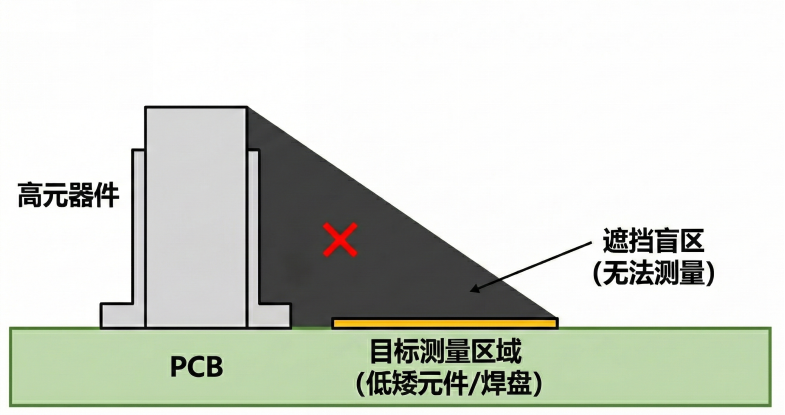

PCB制造中的一个典型难题是测量光路的遮挡。在精密PCB上，高大电容与微小电阻往往错落排布，形成复杂的“微观地形”。当检测光束以特定倾斜角度照射时，高耸的元件会遮挡相邻区域，形成类似月食的物理阴影区，导致传感器在该区域无法获取有效数据。这种几何学上的限制在传统非同轴的光学系统中普遍存在，成为制约测量覆盖率的技术瓶颈。如何让光线“垂直射入、垂直反射”，绕过相邻零件的干扰直达缝隙底部，是实现100%全检测的先决条件。

PCB表面是一个极其复杂的光学场，涵盖了半透明的阻焊油墨、高反光的镀金焊盘、深色的塑封芯片以及各种纹理的基板。尤其是阻焊绿油，其半透明的化学特性会导致光线产生多重反射：一部分在表面反射，另一部分则穿透油层在铜箔表面反射。这种“虚假反射”会造成接收端的波形产生严重的扩宽和多峰现象。若算法无法精准剔除油墨内部的漫反射信号，高度测量结果将产生巨大的随机误差，彻底丧失微米级的参考意义。

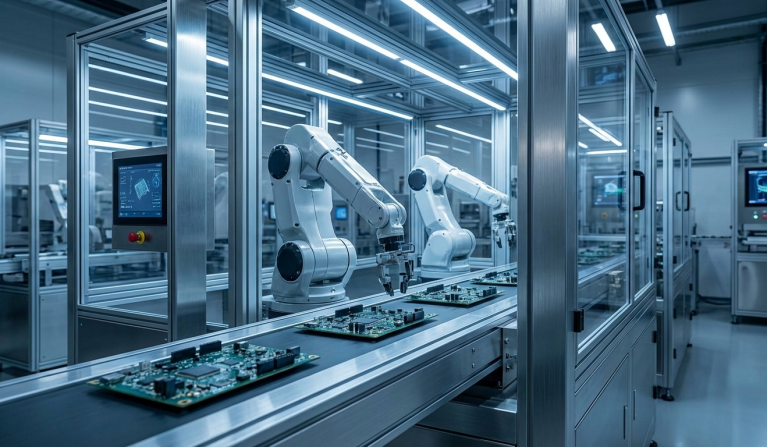

在工业4.0的背景下，PCB的质量管理正经历从“人工目检”到“数据化闭环”的深刻变革。IPC-TM-650等标准对PCB的翘曲度和零件高度偏差给出了明确的量化等级。Class 3级别的高可靠性板卡要求其局部的共面度误差不得超过其对角线长度的一定比例，这直接迫使工厂必须在贴片机后方部署在线高精度测量模组。

这种监测不仅局限于静态，更延伸至动态工艺中。由于PCB基材与电子元件的热膨胀系数不一致，在回流焊的热冲击下，整块板卡会发生肉眼不可见的宏观扭曲，从而改变零件的相对高度分布。能够适应高速扫描、同时兼顾不同反射率材质的精密位移传感器，已成为现代化智能工厂实时修正贴装参数、提升制程直通率的“眼睛”。

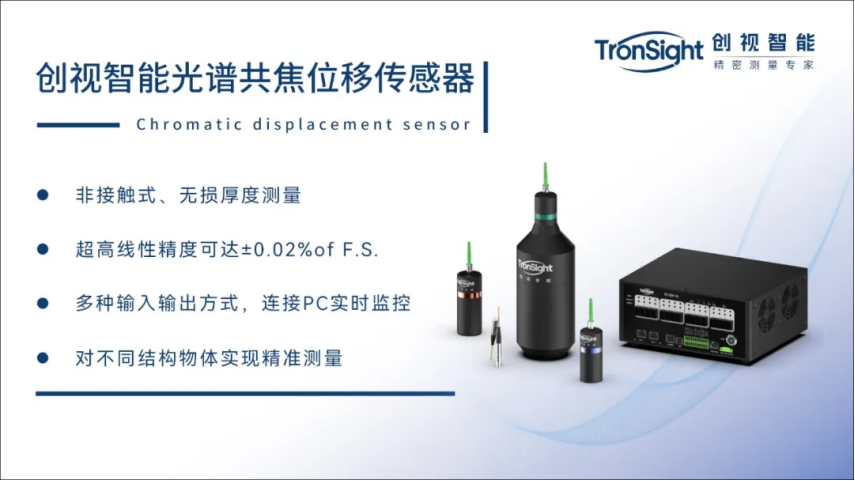

在应对PCB高密度与多材质带来的测量挑战时，光谱共焦传感技术凭借其独特的轴向色散物理机制，提供了一种极具适配性的技术方案。该技术的底层逻辑是利用光学系统将白光分解为不同波长的单色光，并使它们聚焦在光轴上不同的距离点上，从而建立波长与空间位置的精确线性映射。

在PCB检测场景中，这种技术展现出了显著的工程优势。首先，由于发射光与反射光处于同一垂直光轴上，它能够像微观探针一样，在不受周围元器件干涉的情况下深入密集引脚或狭窄盲孔内部进行数据捕捉。这种同轴性从物理层面规避了阴影区问题，确保了复杂地形下的测量完整性。其次，光谱共焦技术对材质具有极强的鲁棒性，能够通过波长识别而非光强判定，有效过滤阻焊绿油等半透明介质引发的伪反射，为不同颜色和反射率的混合表面提供一致的亚微米级精度支撑。
