4回路的传感器/执行器电缆,250V额定电压

来源:Weidmueller

作者:-

发布时间:2019-9-7

阅读量:2

全球电气联接技术产品领域的领先制造商Weidmueller(魏德米勒)推出的SAIL-M12WM12W-4-0.6U、SAIL-M12WM12W-4-1.0U、SAIL-M12WM12W-4-1.5U、SAIL-M12WM12W-4-2.0U、SAIL-M12WM12W-4-3.0U、SAIL-M12WM12W-4-5.0U、SAIL-M12WM12W-4-10U、SAIL-M12WM12W-4-15U/执行器电缆,均采用4回路、A编码设计,为联接线类型,一端带弯型针式联接器,另一端带弯型孔式联接器,中间为不同长度的不带屏蔽电缆,主要用于和执行器布线,可在多个应用中实现数据或电力传输。



4回路的传感器/执行器电缆,250V额定电压1

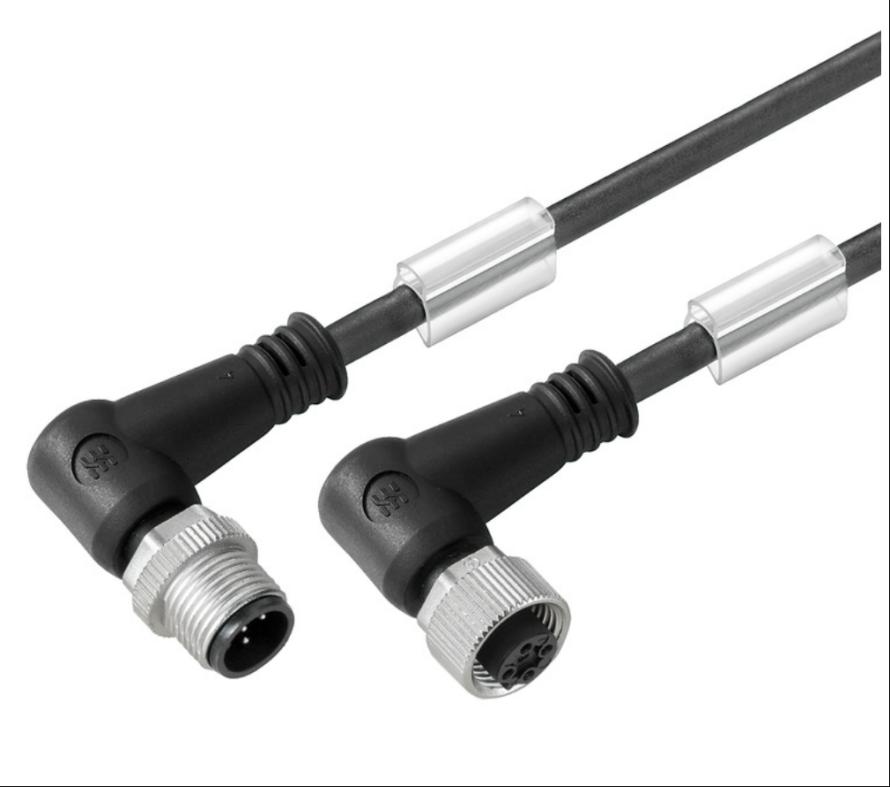

图1  八款传感器/执行器电缆外形



八款传感器/执行器电缆传输速率5m/s,较同类产品更快,可很好满足日常应用需求。额定电压均为250V,额定电流均为4A,满足日常工业和商业应用的电压需求,适用面广。均采用黑色PUR护套和PP绝缘的设计,不带卤素。外径均为4.7±0.2mm,弯曲时的最小弯曲半径为5倍电缆直径(固定)或10倍电缆直径(可变),可允许的弯曲循环最大2Mio,具有高达360°/m的抗扭强度,柔韧性能优秀,适用于拖拽电缆。



4回路的传感器/执行器电缆,250V额定电压2



4回路的传感器/执行器电缆,250V额定电压3

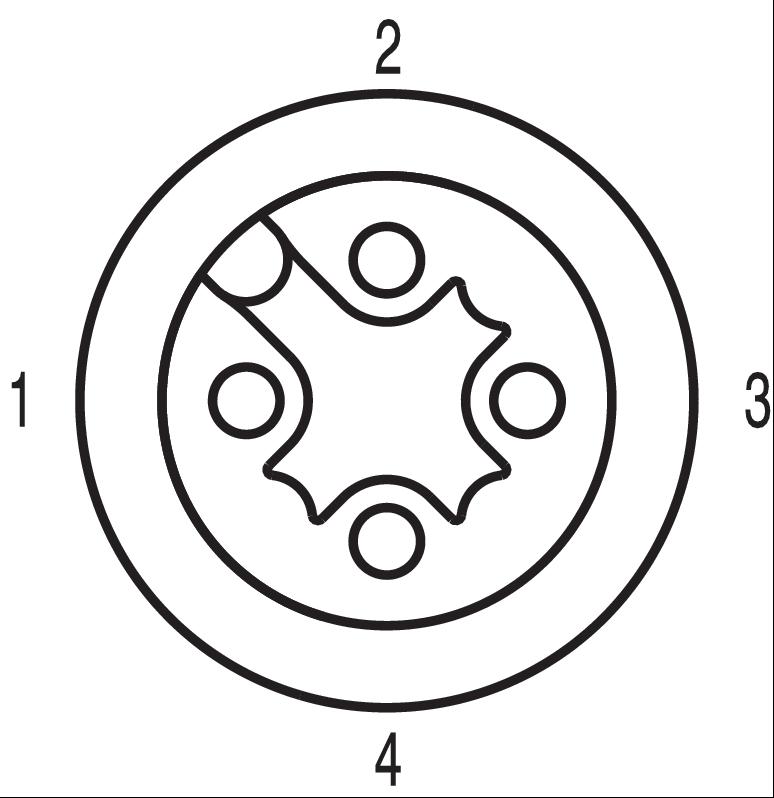

图2  八款传感器/执行器电缆插针分配



八款传感器/执行器电缆两端的联接器均带锌压铸材质M12联接螺纹,拧紧力矩0.8~1.2Nm,具有易于联接和联接可靠的优势,且金属材质的螺纹环可更好地工作于由于机械或环境等因素而不能使用塑料螺纹环的情况。联接器外壳均为PUR材质,可允许的温度范围为-40~+125°C,满足级产品应用需求。插针镀金,可允许的插拔次数不低于100次,结构坚固耐用。拧入时满足IP65、IP66、IP67、IP68防护等级,并具有抗水解、抗微生物、防油等优势,可用于包括湿度、粉尘、高温、低温、冲击或震动的各种环境条件。





4回路的传感器/执行器电缆,250V额定电压4



图2  八款传感器/执行器电缆接线图



八款传感器/执行器电缆的差别在于配置了不同的电缆长度,设计者可根据实际使用需要进行合理选型。



八款传感器/执行器电缆突出特点与优势

·传输速率5m/s

·4回路、A编码

·弯型针式-弯型孔式

·额定电压均为250V,额定电流均为4A

·带锌压铸材质M12联接螺纹

·不带屏蔽,不带卤素

·抗扭强度360°/m

·拧入时满足IP65、IP66、IP67、IP68防护等级

·抗水解、抗微生物、防油

·电缆长度0.6~15m可选



八款传感器/执行器电缆应用领域

·工业

·自动化系统

·工业以太网

·传感器和执行器布线

·数据或电力传输
