在复杂电磁环境和“无GPS/北斗”的拒止环境下，如何让无人机、潜艇和航空器精准识途？答案就藏在无处不在的地磁场中。近日，中国航空领域的核心科研机构公布了一项重磅专利，在小型化、高精度光泵磁力仪领域实现了突破性进展！今天，我们就来深度解析这项有望改变未来地磁导航与探测格局的“黑科技”。

一、专利档案：核心信息速览

▶ 专利名称：一种地磁测量铷光泵磁力仪控制系统及方法

▶ 公布号：CN 121934346 A (公布日：2026.04.28)

▶ 申请人：中国航空工业集团公司西安飞行自动控制研究所

▶ 核心技术词：双色激光正交探测、超微型原子气室、无磁加热模块、FPGA全数字闭环

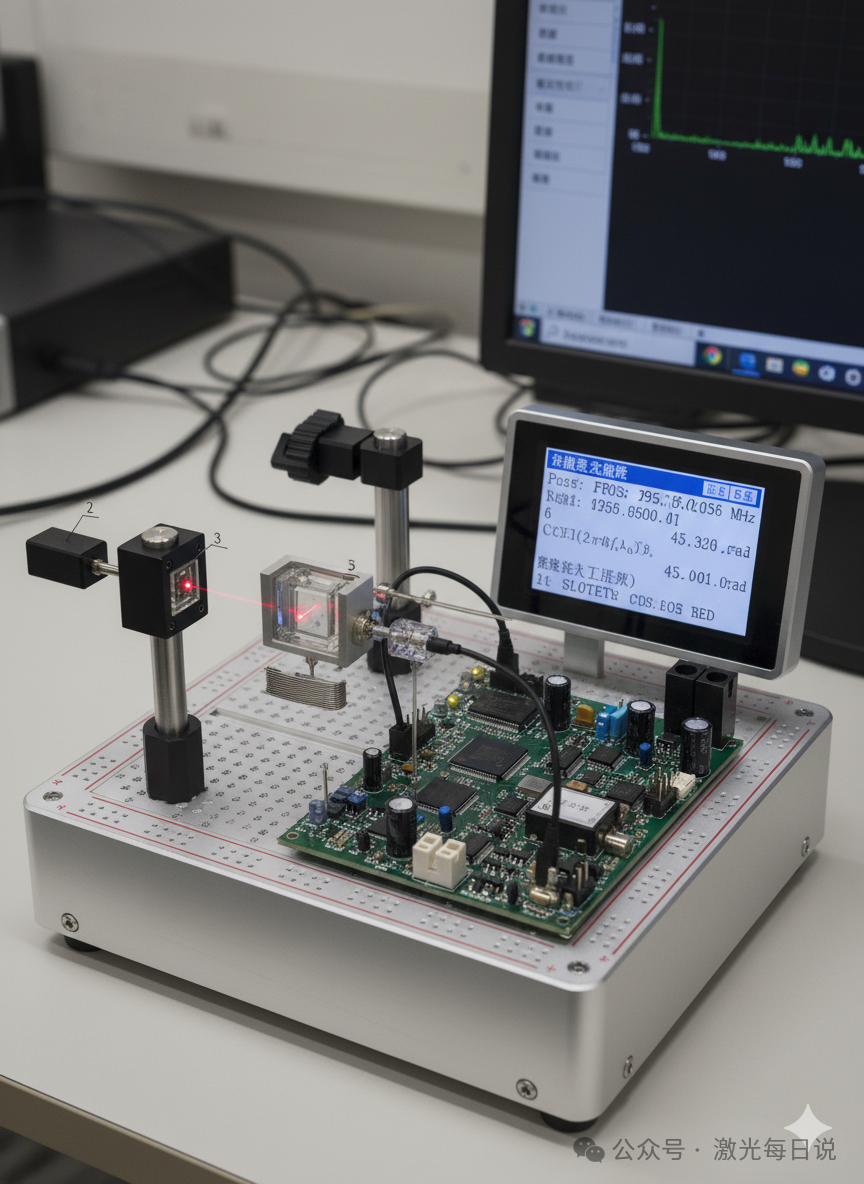

（AI专利生图非产品实物图）

二、专利技术拆解：三大硬核创新

绝大多数传统地磁测量设备面临着“高精度=大体积”、“灵敏度高=噪声大”的痛点。该专利系统从硬件设计到控制算法进行了全面颠覆：

极限微缩的“心脏”：

采用了体积仅为 2mm×2mm×2mm 的Rb（铷）碱金属原子气室，这是目前公开文献中最小尺寸的铷气室之一。气室内部充有N₂和H₂缓冲气体，生成抗弛豫膜，极大提升了原子寿命和测量精度。
首创“近无磁加热”技术：

在原子气室两侧采用对称绕制的电阻丝，通入高达1~2MHz的高频交流电进行加热。这一巧妙设计使得加热产生的电磁干扰相互抵消，完美清除了低频噪声。
FPGA全数字智能闭环：

795nm泵浦激光与780nm探测激光正交入射，光电探测器捕获信号后，系统在FPGA芯片内完成三级低通滤波提取、门控高速鉴频及PID推算。DDS（直接数字频率合成器）配合高精度恒流源，实时跟踪地磁场微小变化，实现稳如磐石的闭环控制。

三、性能优势：又小又准的六边形战士

🚀 体积功耗双降

完美契合当前航空机载、无人机吊舱等对“SWaP”（尺寸、重量、功耗）的严苛要求。

🎯 纳特斯拉级分辨率

硬件电路实时可分辨磁场大小达到皮特斯拉(pT)级，远超目前市面普遍的nT量级。

⚡ 高带宽快速响应

高达300MHz时钟频率门控鉴频，确保在高速飞行的载具上也能敏锐捕捉地磁异常。

🔄 极强兼容复用性

底层架构不仅适用于铷(Rb)光泵，调整频率后可直接无缝移植到铯(Cs)光泵磁力仪上。

四、市场风向：应用井喷与百亿级需求

随着该专利的公开，高精度微型磁力仪将很快在以下三大蓝海市场引发震动：

1. 航空与低空经济（无人机导航）
2026年，全球低空经济爆发。在无卫星信号的复杂山区或受到电磁干扰时，利用高精度光泵磁力仪进行“地磁特征匹配导航”成为无人机安全飞行的最后一道防线。

2. 军事国防（反潜与探雷）
微弱的磁场畸变是深海潜艇的“阿喀琉斯之踵”。将超小型磁强计组网挂载于反潜直升机或无人机上，能够大幅提升对隐身潜艇和水下未爆弹的探测能力。

3. 商业航磁与资源勘探
地下深层矿产资源的精细化探测，高度依赖高精度航磁数据。小型化传感器极大地降低了商用航空物探的单次作业成本。

📰 行业资讯延伸：
据近期国际市场研究机构数据预测，2026至2034年间，全球光泵磁力计（OPM）及相关高精度磁传感器市场正以约9.38%的复合年增长率极速扩张，预计至2030年规模将达数十亿美元。近期，国内外能源企业与防务部门针对“无人机载航磁探测系统”的采购订单激增，拥有自主知识产权的微型化光泵磁力仪供应商正处于“供不应求”的红利期。
