电子元件100种常见封装

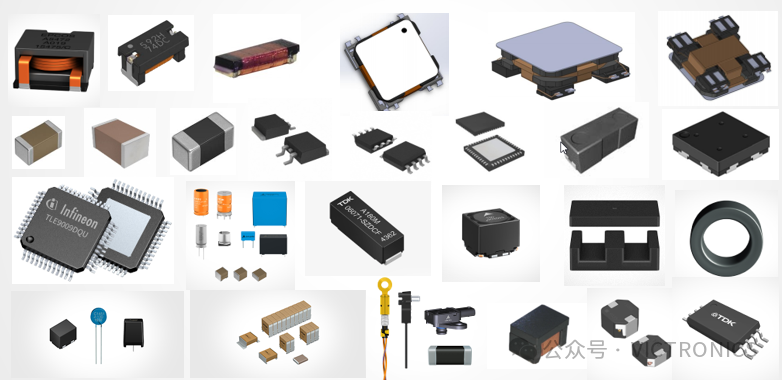

一、阻容感与分立器件（1-25）

1. 0201封装：超小型贴片电阻/电容封装，尺寸0.6×0.3mm，适用于高密度PCB。

2. 0402封装：小型贴片封装，尺寸1.0×0.5mm，消费电子中最常用的基础封装之一。

3. 0603封装：通用贴片封装，尺寸1.6×0.8mm，兼顾体积与可焊性，应用广泛。

4. 0805封装：标准贴片封装，尺寸2.0×1.25mm，功率承载能力更强，适合通用电路。

5. 1206封装：较大贴片封装，尺寸3.2×1.6mm，可承受更高功率，常用于电源电路。

6. 1210封装：大尺寸贴片封装，尺寸3.2×2.5mm，主要用于高容值电容或大功率电阻。

7. MELF封装：金属电极无引线面封装，圆柱形电阻/二极管封装，抗冲击性好，适合高频。

8. DO-214AC (SMA)：小型贴片二极管封装，功率适中，适合表面贴装整流/肖特基二极管。

9. DO-214AA (SMB)：中功率贴片二极管封装，尺寸比SMA稍大，电流承载能力更强。

10. DO-214AB (SMC)：大功率贴片二极管封装，尺寸最大，适合高电流整流应用。

11. SOD-123：超小型贴片二极管封装，尺寸1.2×0.8mm，适用于信号级二极管。

12. SOD-323：小型贴片二极管封装，尺寸1.7×1.3mm，比SOD-123稍大，通用性强。

13. SOD-523：微型贴片二极管封装，尺寸1.2×0.6mm，极致小型化，适合高密度设计。

14. SOT-23：三引脚小信号晶体管封装，尺寸小，适合小功率MOSFET/三极管。

15. SOT-23-5：五引脚贴片封装，在SOT-23基础上增加引脚，适合小型IC或多引脚晶体管。

16. SOT-223：四引脚中功率晶体管封装，带散热片，适合中等功率MOSFET/稳压器。

17. TO-92：通孔直插晶体管封装，适合小功率三极管/稳压器，手工焊接方便。

18. TO-220：通孔功率器件封装，带金属散热片，适合大功率三极管/稳压器/MOSFET。

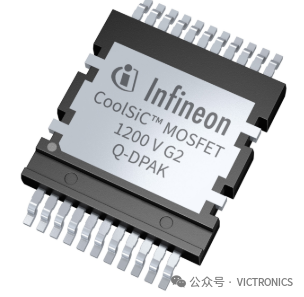

19. TO-252 (DPAK)：贴片功率器件封装，表面贴装形式，适合中等功率MOSFET/二极管。

20. TO-263 (D2PAK)：大尺寸贴片功率器件封装，散热能力更强，适合高功率应用。

21. TO-247：大功率通孔封装，适合高压大电流MOSFET/IGBT，散热性能优异。

22. DFN2x2：双扁平无引线封装，尺寸2×2mm，小型化、低寄生电感，适合MOSFET/传感器。

23. 铝电解电容（贴片）：贴片型铝电解电容，体积小，适合电源滤波、储能。

24. 钽电容（A/B/C/D型）：贴片钽电容，体积小、ESR低，适合高频滤波，按尺寸分A-D型。

25. CD54封装（绕线贴片）：贴片绕线电感，尺寸5.8×5.2mm，适合电源滤波、DC-DC变换。

二、常规IC封装（26-50）

26. DIP-8：8引脚双列直插封装，通孔安装，适合早期逻辑芯片/运放/存储器。

27. SOP-8：8引脚小外形贴片封装，表面贴装，替代DIP-8，适合小型IC。

28. SSOP-28：28引脚缩小型小外形封装，引脚间距更密，适合高密度数字IC。

29. TSSOP-16：16引脚超薄缩小型小外形封装，厚度更薄，适合便携设备IC。

30. MSOP-8：8引脚微型小外形封装，尺寸极小，适合传感器/模拟开关等小型IC。

31. SOIC-16：16引脚小外形集成电路封装，通用性强，适合逻辑/模拟IC。

32. QFN-32：32引脚方形扁平无引线封装，无引脚、散热好，适合高频/数字IC。

33. QFN-48：48引脚QFN封装，引脚更多，适合复杂微控制器/接口芯片。

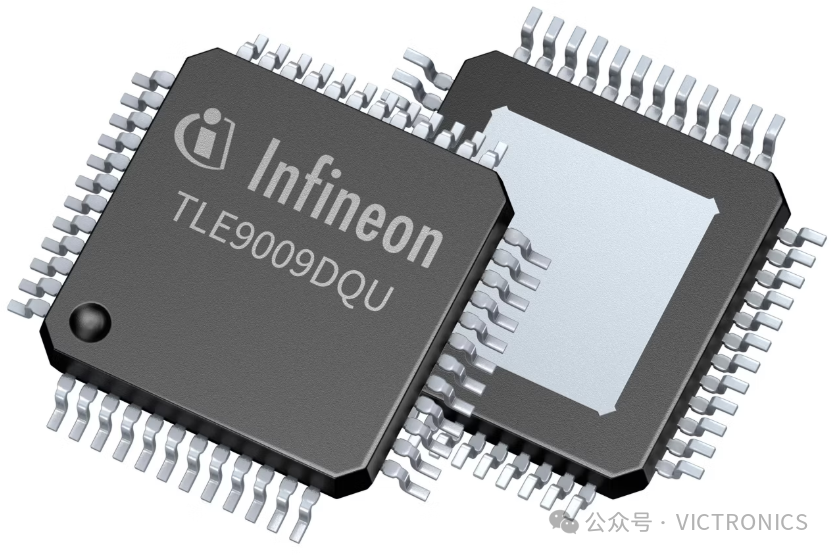

34. TQFP-48：48引脚薄型四方扁平封装，带引脚，焊接可靠性高，适合微控制器。

35. LQFP-64：64引脚低轮廓四方扁平封装，薄型化，适合中规模数字IC/MCU。

36. LQFP-144：144引脚LQFP封装，适合大规模MCU/逻辑芯片。

37. PQFP-208：208引脚塑料四方扁平封装，高引脚数，适合复杂ASIC/FPGA。

38. BGA-100：100引脚球栅阵列封装，引脚在底部，适合高密度、高性能IC。

39. FBGA：精细间距球栅阵列封装，引脚间距更小，适合高端处理器/存储器。

40. WLCSP（晶圆级）：晶圆级芯片级封装，直接在晶圆上封装，极致小型化，适合手机SoC。

41. LGA-16：16引脚栅格阵列封装，无引脚，靠触点连接，适合传感器/射频芯片。

42. PLCC-32：32引脚塑料无引线芯片载体，带J形引脚，适合汽车电子/工业控制IC。

43. CLCC：陶瓷无引线芯片载体，陶瓷材质，耐高温，适合军工/航天级高可靠IC。

44. SOT-89：三引脚贴片晶体管封装，功率比SOT-23大，适合小功率稳压器。

45. SC-70：超小型贴片晶体管封装，尺寸极小，适合极致小型化的信号器件。

46. ePAD（封装散热焊盘）：带底部大散热焊盘的封装结构，增强散热能力，适合功率IC。

47. SOJ：J形引脚小外形封装，引脚向内弯曲，适合存储器模块。

48. VQFN：超薄QFN封装，厚度更薄，适合便携设备的高密度IC。

49. uBGA：微型球栅阵列封装，尺寸极小，适合移动设备的存储器/处理器。

50. FCBGA（倒装芯片球栅阵列）：倒装芯片技术，性能更高、散热更好，适合高端处理器。

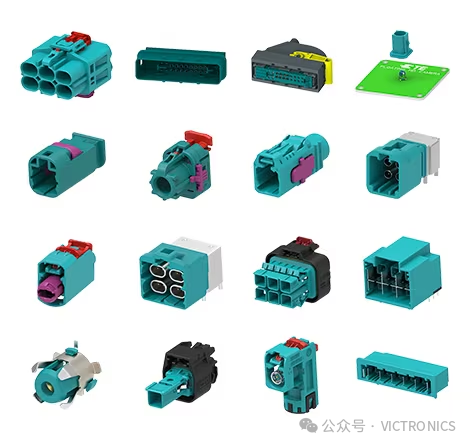

三、接插件与接口（51-75）

51. Type-C 16Pin：16针Type-C接口，基础版，支持USB 2.0/PD快充。

52. Type-C 24Pin：24针Type-C接口，完整版，支持USB 3.2/雷电/高清视频传输。

53. Micro-USB：微型USB接口，曾广泛用于安卓设备，现逐步被Type-C替代。

54. USB Type-A：标准USB-A接口，电脑/充电器常用，支持USB 2.0/3.0。

55. RJ45 8P8C插座（带变压器）：以太网接口插座，带网络变压器，用于网线连接。

56. 2.54mm排针：2.54mm间距单排针，板间连接常用，兼容杜邦线。

57. 2.54mm排母：2.54mm间距单排母，与排针配对，用于模块与主板连接。

58. 1.27mm双排针：1.27mm间距双排针，高密度板间连接，节省空间。

59. 2.0mm牛角座：2.0mm间距牛角连接器，用于工控设备/主板的板间连接。

60. 简易牛角座（DC3，2.54mm间距）：2.54mm间距简易牛角座，成本低，适合通用连接。

61. FPC排线座（0.5mm）：0.5mm间距柔性排线座，连接屏幕/摄像头等柔性组件。

62. ZIF插座：零插拔力插座，无需用力即可插拔，保护FPC/排线。

63. SMA射频母座：射频同轴连接器，用于WiFi/蓝牙/射频模块的天线连接。

64. U.FL/IPEX端子：微型射频同轴连接器，用于手机/物联网设备的天线连接。

65. TF卡座（MicroSD）：MicroSD卡插槽，用于扩展存储。

66. SIM卡座（Nano）：Nano SIM卡插槽，手机/物联网设备常用。

67. 3.5mm音频座：3.5mm耳机接口，用于音频输入输出。

68. DC电源座（5.5×2.1）：直流电源输入接口，5.5mm外径、2.1mm内径，通用电源接口。

69. XH2.54接插件（JST系列，2.54mm间距）：JST XH系列连接器，2.54mm间距，用于电源/信号连接。

70. PH2.0接插件：JST PH系列连接器，2.0mm间距，更紧凑，适合小型设备。

71. 纽扣电池座（CR2032）：CR2032纽扣电池插座，用于主板RTC/备用电源。

72. 杜邦线接头：杜邦线两端的接头，用于面包板/排针的临时连接。

73. GX16圆形连接器（航插）：16mm航空插头，防水防尘，适合工业/户外设备的电源连接。

74. 接线端子（Terminal Block）：螺钉式接线端子，用于导线与PCB的可靠连接。

75. 弹簧顶针（Pogo Pin）：弹性探针，用于充电/测试触点，如智能手表充电触点。

四、特殊与机电封装（76-100）

76. 继电器（5脚插件）：5引脚直插电磁继电器，用于小功率电路的通断控制。

77. 继电器（4脚贴片）：4引脚贴片电磁继电器，小型化，适合PCB表面贴装。

78. 轻触按键（顶按型）：顶部按压式轻触开关，用于设备的按键输入。

79. 轻触按键（侧按型）：侧面按压式轻触开关，适合侧边按键设计。

80. 拨码开关（DIP Switch）：直插式拨码开关，用于硬件配置/地址设置。

81. 贴片无源晶振（3225）：3.2×2.5mm贴片无源晶振，为电路提供时钟信号。

82. 插件晶振（HC-49S）：HC-49S型直插无源晶振，早期设备常用，手工焊接方便。

83. 有源晶振（OSC）：内置振荡电路的晶振，输出稳定时钟信号，无需外围电路。

84. 屏蔽罩：金属屏蔽罩，用于隔离射频/高频信号，防止电磁干扰。

85. 屏蔽夹：固定屏蔽罩的夹子，确保屏蔽罩与PCB接地良好。

86. 蜂鸣器（无源插件）：无源直插蜂鸣器，需驱动信号才能发声，用于报警/提示。

87. 蜂鸣器（有源贴片）：有源贴片蜂鸣器，内置驱动电路，通电即响，使用方便。

88. 贴片保险丝：贴片型过流保护器件，用于电路的过流保护。

89. PPTC自恢复保险丝：可恢复式过流保护器件，故障排除后自动恢复导通。

90. NTC热敏电阻：负温度系数热敏电阻，用于温度检测/补偿。

91. 压敏电阻（MOV）：金属氧化物压敏电阻，用于浪涌电压保护。

92. 气体放电管（GDT）：气体放电管，用于防雷击/浪涌的强电保护。

93. 光耦（DIP-4）：4引脚直插光电耦合器，实现电信号隔离传输。

94. 数码管（0.36寸）：0.36英寸七段数码管，用于数字显示。

95. 贴片LED（0603）：0603封装贴片发光二极管，用于指示灯/背光。

96. 霍尔传感器：基于霍尔效应的传感器，用于电流/磁场/位置检测。

97. 旋转编码器（EC11）：EC11型旋转编码器，用于调节音量/参数，带按键功能。

98. 麦克风（驻极体）：驻极体电容麦克风，用于音频采集。

99. 硅麦（MEMS）：MEMS麦克风，小型化、低功耗，适合手机/智能设备。

100. 贴片散热片：贴片式金属散热片，用于为发热器件（如CPU/功率IC）散热。
