传感器信号调理器集成电路ZSC31010
来源：IDT（Renesas收购）
发布时间：2019-8-22
阅读量：3
IDT（RENESAS收购）推出的ZSC31010是一种能够通过EEPROM简单而精确地校准电阻桥式传感器的一种传感器信号调理器集成电路。当与电阻式传感器配合适用时，它能够通过选择校正偏移和增益系数以及温度线性度以数字校正偏移和增益。此外，它可以对增益或偏移的温度系数或桥接线性度启用二阶补偿。ZSC31010通过IDT的ZACwireTM串行接口与主机通信，可在Windows环境中轻松进行批量校准。经过校准后，输出引脚SigTM可提供可选的0至1 V电压，按照轨到轨比例模拟输出，或具有可选温度的桥梁数据的数字串行输出。
特点
对传感器偏移，灵敏度，温度偏移以及非线性进行数字补偿
可容纳3mV / V至105 mV / V的差分传感器信号范围
ZACwireTM单线接口
通过带隙PTAT（与绝对温度成比例）进行内部温度补偿和检测
桥接读数的可选顺序输出和ZACwire数字显示温度
快速响应，例如1ms
通过外部JFET实现高达30V的高压保护
斩波稳定的真差分模拟数字转换器
缓冲和斩波稳定输出数模转换器
优势
不需要外部组件
简单的PC控制的组态和通过ZACwireTM单线接口校准
高精度（±0.1%@-25~85℃；±0.25%@-50~150℃）
迅速而精确的单程校准
小巧的SOP8包装
可靠的支持
提供开发套件
可靠的质量校准套件
支持工业质量校准
可实现大批量生产的快速电路定制
物理特征
提供2.7V到5.5V的电压，外部JFET电压为5.5V到30V
电流消耗：0.25mA到1mA，取决于调整后的采样率
较宽泛的工作温度：-50到150℃

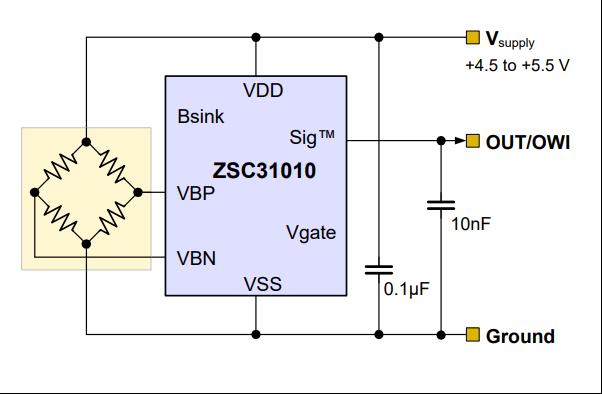

ZSC31010应用的电路
