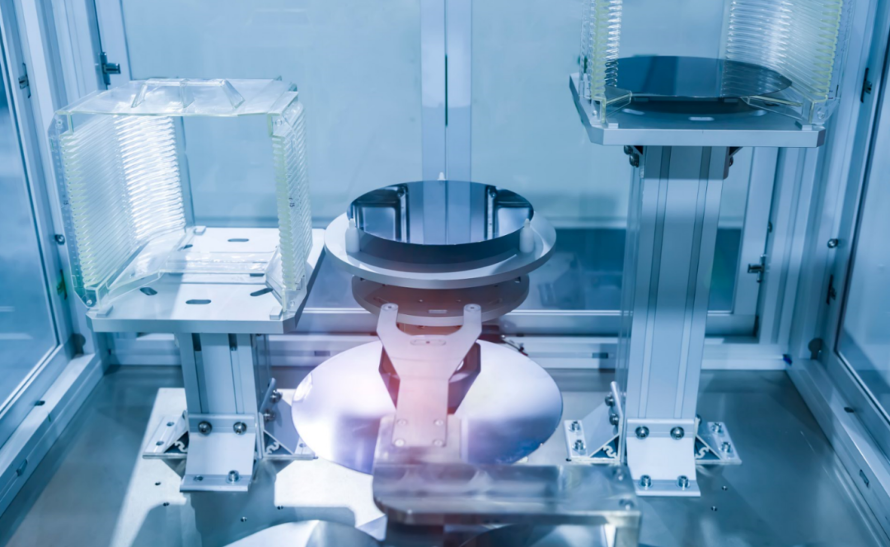

随着半导体芯片制造技术持续迭代升级,晶圆尺寸从早期的150mm、200mm,逐步普及至300mm及更大规格。晶圆尺寸不断扩大,产线自动化输送设备也随之增多,如何进一步提升生产效率、压缩生产周期,成为半导体行业关注的核心问题。
在晶圆自动化输送全流程中,晶圆Mapping 是容易被误解的关键环节——它并非单一的测试或检测工序,而是贯穿晶圆搬运、工艺加工全流程的“感知中枢”。本篇将结合实际产线场景,解析晶圆Mapping的核心逻辑与应用。
简单来说,晶圆Mapping包含两大核心场景,二者相辅相成,核心都是依托传感器感知、用数据导航产线。
晶圆Mapping的实现离不开传感器支撑,行业主流方案分为对射型、反射型两类,适配不同工位需求,也是理解该技术的关键。两种主流Mapping方式,适配不同生产场景:

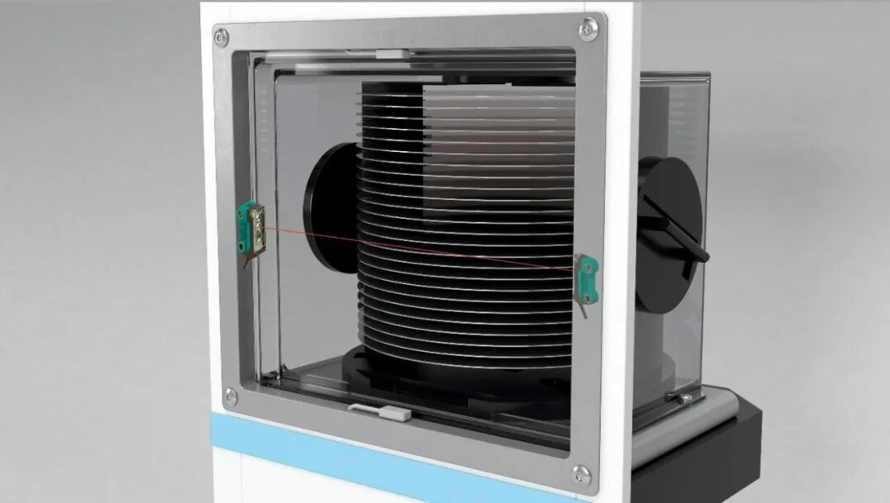

对射型Mapping的核心工作原理,是将传感器”发射端与接收端”相对安装,当晶圆经过两者之间、遮挡光路时,传感器会即时触发并输出信号;搭配伺服编码器,还能准确测算晶圆厚度。该方案检测精度高、响应速度快,适合大部分安装空间充足的常规生产工位。
倍加福R2/R3系列激光对射光电传感器,适配晶圆Mapping检测场景需求:产品机身小巧紧凑,搭载亮度适中的小光斑,便于现场安装对齐;响应速度快,响应时间仅0.25ms,可快速捕捉检测信号;同时配备Teach-in示教功能,进一步优化检测精度与运行稳定性,满足晶圆Mapping检测的工况要求。
特性亮点:
■ 可Teach-In功能

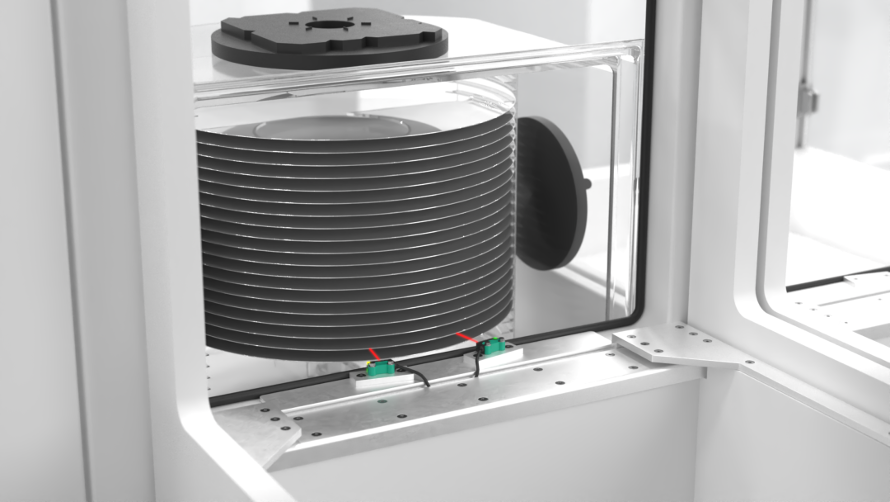

■ R2R3激光漫反射型传感器
■ R100激光漫反射型传感器

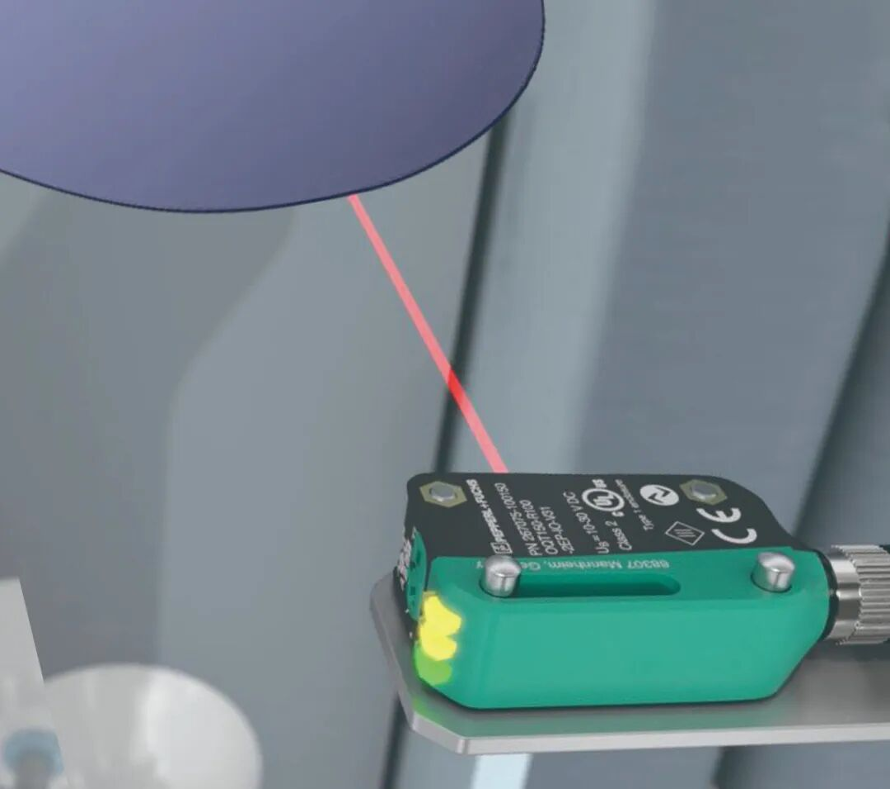

R10X系列提供检测距离可调的激光漫反射型产品,检测范围覆盖100mm、300mm,适配更多样化的工位场景,安装使用灵活性更高。
特性亮点:
■ 小光斑,约1mm
■ 超快响应时间,0.25ms
■ 检测距离可调,100/300mm
