3回路PUR材质的传感器/执行器电缆
来源：Weidmueller
发布时间：2019-10-16
阅读量：3
全球电气联接技术产品领域的领先制造商Weidmueller（魏德米勒）推出的SAIL-M12GM12W-3-1.5UGE、SAIL-M12GM12W-3-3.0UGE、SAIL-M12GM12W-3-5.0UGE、SAIL-M12GM12W-3-10UGE传感器/执行器电缆，均采用3回路、A编码设计，护套为黄色PUR材质，采用PP绝缘，不带屏蔽，无卤素。为联接线结构，两端均分别带直型针式联接器和弯型孔式联接器，主要用于传感器和执行器布线，可在多个应用中实现数据或电力传输。

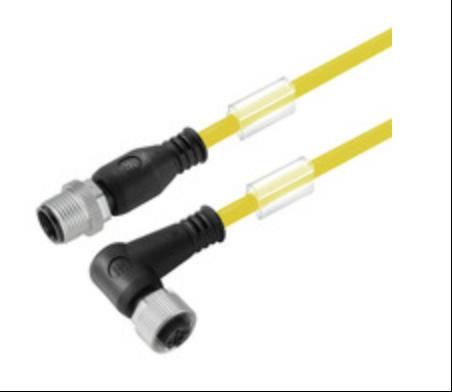

图1 四款传感器/执行器电缆外形
四款传感器/执行器电缆外径均为4.3±0.2mm，弯曲时的最小弯曲半径为5倍电缆直径（固定）或10倍电缆直径（可变），可支持最高5Mio的弯曲循环，弯曲方面性能优异。同时，具有高达360°/m的抗扭强度，适用于拖拽电缆。额定电压250V，额定电流4A，可很好满足日常工业和商业电压的应用需求。

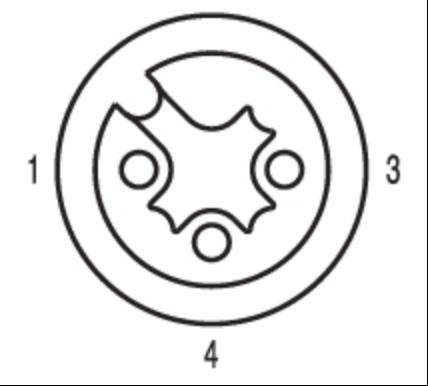

图2 四款传感器/执行器电缆插针分配
四款传感器/执行器电缆两端的联接器均带M12联接螺纹，螺纹环材料为镀镍黄铜，拧紧力矩0.8～1.2Nm，具有易于联接和联接可靠等优势，且金属材质的螺纹环可更好地应用于由于机械或环境等因素无法使用塑料材质螺纹环的场景，具有更强的适应性。联接器外壳均为PUR材质，可允许的温度范围为-40～+125°C，满足汽车级产品应用需求。另外，具有抗水解、抗微生物、无LABS等优势，防油、阻燃性等方面符合相关规范，具有高可靠性。均满足IP65、IP66、IP67、IP68防护等级（拧入时），可安全地工作于各种环境条件严苛的应用。

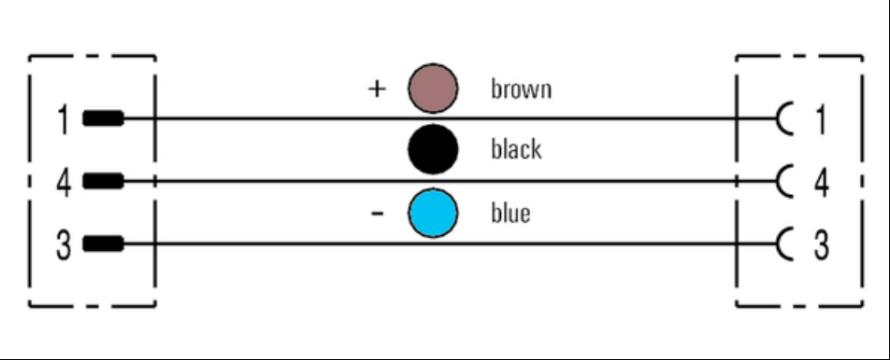

图3 四款传感器/执行器电缆接线图
四款传感器/执行器电缆的差别在于配置了不同的电缆长度。
四款传感器/执行器电缆突出特点与优势
·3回路、A编码
·护套为黄色PUR材质
·采用PP绝缘
·直型针式联接器-弯型孔式联接器
·带M12联接螺纹，螺纹环材料为镀镍黄铜
·适用于拖拽电缆
·抗水解、抗微生物、无LABS
·防油、阻燃性符合相关规范
·拧入时满足IP65、IP66、IP67、IP68防护等级
·电缆长度1.5～10m可选
四款传感器/执行器电缆应用领域
·工业
·自动化系统
·工业以太网
·传感器和执行器布线
·数据或电力传输
