做硬件设计的朋友应该都有过这样的经历：原理图完美无缺，元器件选型也反复验证，但PCB打样回来一上电，要么纹波超标，要么EMI不过，更严重的甚至一通电就烧板。其实很多时候，问题根本不在原理图上，而出在PCB布局这个"看不见的战场"。

今天我们就来深度拆解DC-DC开关电源设计中最容易被忽视但又至关重要的两个环节：滤波电容的布局和电感的选型。这些内容来自我10年硬件开发中踩过的坑、交过的学费，相信能帮你避开不少弯路。

一、滤波电容：被低估的"电源稳定器"

电容的布局和选型直接决定了电源系统的稳定性

很多工程师选电容时，只看容值和耐压，觉得"差不多就行"，但实际上电容的布局和选型直接决定了电源系统的稳定性。我曾经就因为在一个工业控制项目中忽视了这一点，导致批量生产的设备有30%出现了电源纹波超标的问题，最终不得不花费大量成本重新设计PCB。

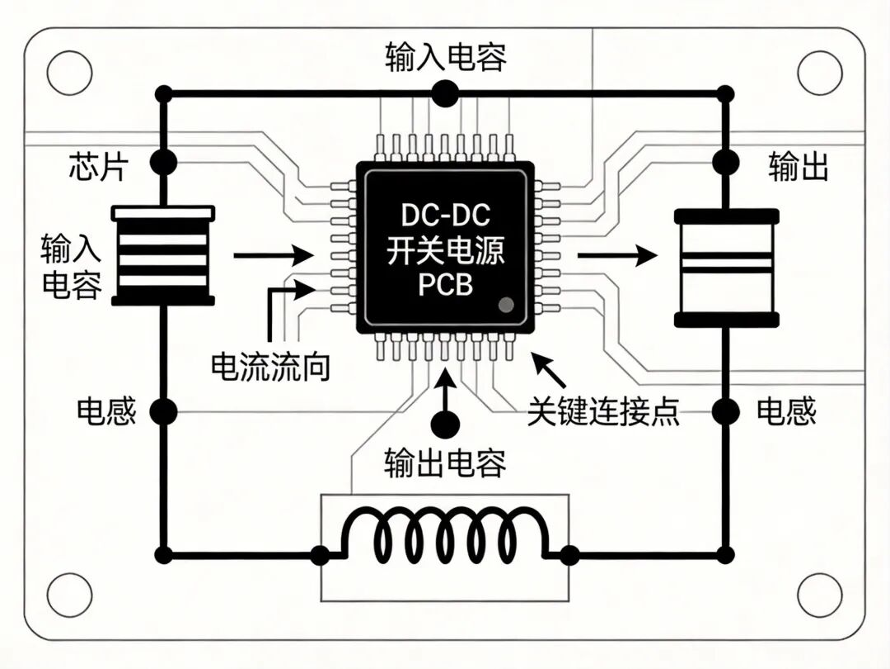

DC-DC电源布局

1. 电容的"真实"容值与频率特性

你以为100nF的电容在任何频率下都能提供100nF的滤波能力吗？大错特错！实际电容的等效模型包括：

等效串联电阻(ESR)
等效串联电感(ESL)
漏电阻(Leakage Resistance)

这些寄生参数会让电容的实际滤波效果随频率变化。比如普通的陶瓷电容在10MHz以上，ESL的影响会超过容值本身，导致滤波效果急剧下降。

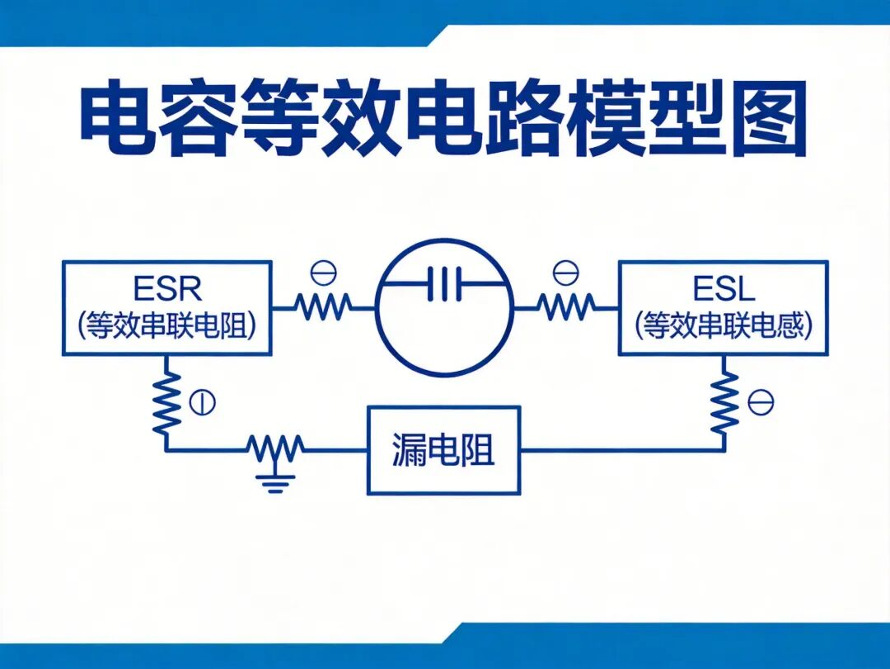

电容寄生参数图

【经验分享】

在高速开关电源设计中，我通常会采用"混合电容阵列"策略：

0402封装100nF X7R陶瓷电容（放置在IC电源引脚旁）
0603封装10μF X5R陶瓷电容（靠近电源入口）
100μF钽电容（提供低频滤波）

这种组合可以覆盖从10kHz到100MHz的宽频带滤波需求。

2. 布局的"黄金法则"：环路最小化原则

电容布局最核心的原则就是：让高频电流的环路尽可能小。我见过很多工程师把滤波电容放在离芯片很远的地方，这和没放电容没什么区别。

正确的做法是：

输入电容应尽可能靠近DC-DC转换器的Vin引脚
输出电容应尽可能靠近DC-DC转换器的Vout引脚
电容的接地引脚应直接连接到转换器的接地引脚
避免让高频电流流过大面积的接地平面

【反例】我曾经在一个项目中，为了布线方便，把输出电容放在了离转换器2cm的地方，结果纹波从预期的20mVpp变成了120mVpp，后来把电容移到转换器旁边，纹波立刻降到了18mVpp。

3. 电容选型的"避坑指南"

不要盲目追求大容量

：更大的电容并不意味着更好的滤波效果，反而可能增加成本和PCB面积
X7R vs X5R

：X7R电容的温度稳定性更好，适合工业级应用；X5R电容成本更低，适合消费电子
陶瓷电容的电压降额

：对于陶瓷电容，建议工作电压不超过额定电压的50%，以保证电容值的稳定性
钽电容的"自爆"风险

：钽电容在反向电压或浪涌电流下容易失效甚至起火，使用时务必注意极性和降额

二、电感选型：功率传输的"核心纽带"

电感的选型直接影响到电源的效率、纹波和响应速度

电感是DC-DC转换器的"心脏"，它的选型直接影响到电源的效率、纹波和响应速度。我曾经在一个便携式设备项目中，因为选错了电感，导致设备续航时间比设计目标短了20%。

1. 电感的基本参数与选型公式

电感选型的核心参数包括：

电感值(L)
饱和电流(Isat)
直流电阻(DCR)
自谐振频率(SRF)

【计算公式】

电感值的估算：

L = (Vin_max - Vout) * Vout / (Vin_max * f_sw * ΔI_L)

其中ΔI_L通常取输出电流的20%-40%

【经验值】

对于5V转3.3V、1A输出的电源，我通常会选择1μH的电感，饱和电流至少要达到1.5A。

2. 磁芯材料的选择：锰锌铁氧体 vs 铁粉芯

不同的磁芯材料有不同的特性，适用于不同的应用场景：

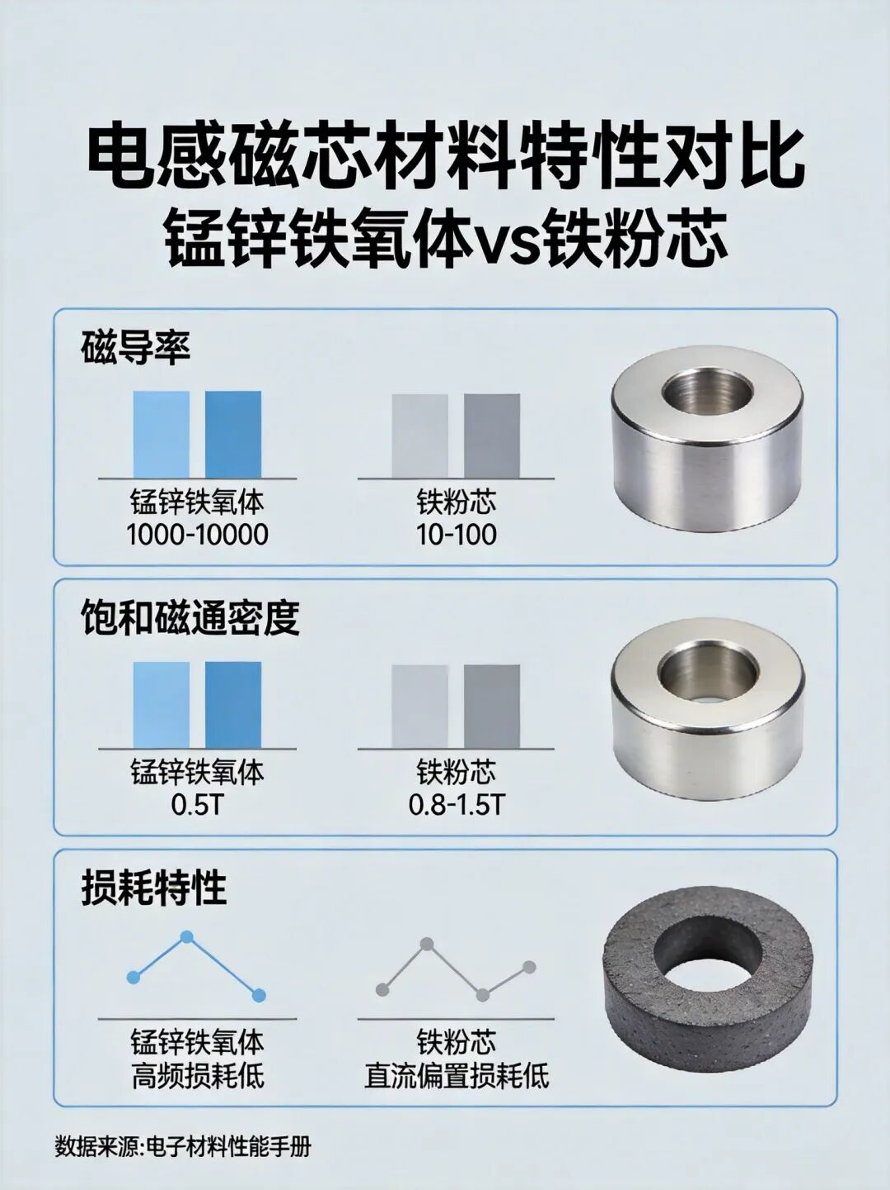

磁芯材料对比

特性	锰锌铁氧体	铁粉芯
磁导率	高	低
饱和磁通密度	低	高
高频损耗	低	高
成本	低	高
适用场景	中低电流、高效率要求	大电流、宽输入范围

【实战建议】

在消费电子中，我通常优先选择锰锌铁氧体电感，因为它成本低、高频损耗小；而在工业控制或汽车电子中，我会选择铁粉芯电感，因为它能承受更大的饱和电流和更高的工作温度。

3. 电感选型的"常见误区"

只看电感值，不看饱和电流

：这是最常见的错误，电感一旦饱和，电感值会急剧下降，导致纹波急剧增大
忽视DCR对效率的影响

：DCR直接影响到电源的传导损耗，特别是在大电流应用中，低DCR的电感能显著提高效率
自谐振频率过低

：电感的自谐振频率必须远高于开关频率，否则电感会表现出电容特性，失去滤波作用

【案例分享】我曾经在一个汽车电子项目中，为了降低成本选择了一款价格低廉的电感，结果在高温测试中，电感在125℃时的饱和电流从标称的3A降到了1.8A，导致电源在重载时纹波超标。后来换成了耐高温的电感，问题才解决。

三、PCB布局的"整体观"：系统优化而非单点优化

PCB设计不是各个元器件布局的简单叠加，而是一个系统工程

PCB设计不是各个元器件布局的简单叠加，而是一个系统工程。我见过很多工程师把每个部分都设计得很好，但组合在一起却出了问题，这就是缺乏系统思维的表现。

1. 电源层与地层的设计

尽可能采用完整的地平面，以降低接地阻抗
电源层和地层之间的距离应尽可能小，以增加电源平面的电容
避免在电源层上走信号线，特别是高频信号线

【经验】

在多层板设计中，我通常会把电源层和地层紧密耦合在一起，这样可以利用层间电容提供额外的滤波效果。

2. 热设计的考量

DC-DC转换器在工作时会发热，特别是在高负载情况下。我曾经在一个项目中，因为忽视了热设计，导致DC-DC转换器在满载运行时温度超过了100℃，最终影响了设备的可靠性。

【热设计要点】

给DC-DC转换器预留足够的散热空间
采用铺铜的方式增加散热面积
避免在发热元器件下方走信号线
考虑使用导热垫或散热片

3. EMI设计的"提前规划"

很多工程师都是在EMI测试不过时才想办法解决，这时候往往已经太晚了。我通常会在设计初期就考虑EMI问题：

【EMI优化策略】

采用"闭环布局"：让开关电流的环路尽可能小
在输入和输出端增加共模电感
采用屏蔽电感，减少磁场辐射
避免在高频路径上使用过孔，因为过孔会增加寄生电感

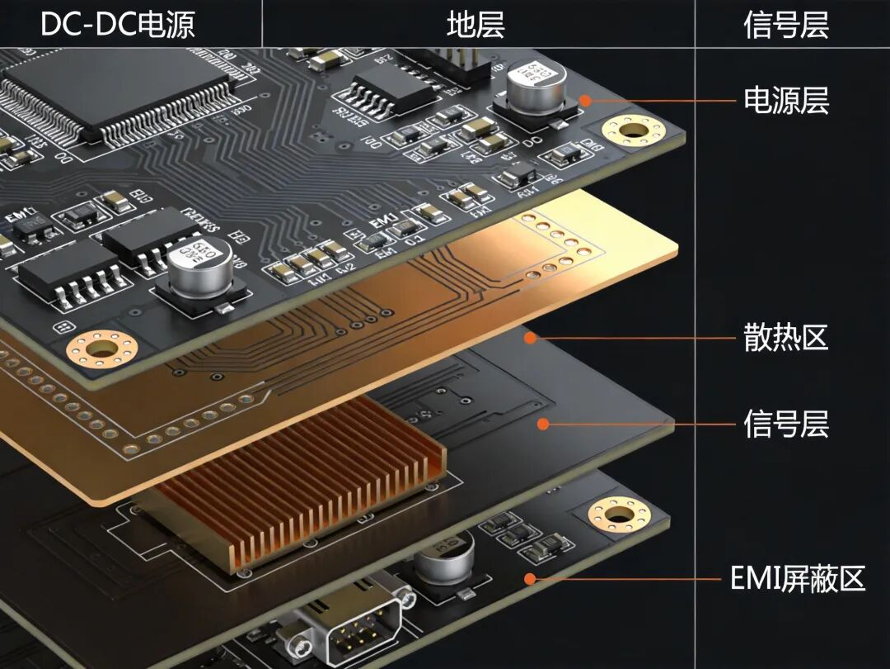

DC-DC电源PCB图

【教训】我曾经在一个消费电子项目中，因为没有提前考虑EMI问题，导致产品在辐射发射测试中超标10dB，不得不花费2周时间重新设计PCB，增加屏蔽和滤波电路。

四、实战总结：我的"四步设计法"

经过多年实践，我总结出了一套DC-DC开关电源PCB设计的标准化流程

经过多年实践，我总结出了一套DC-DC开关电源PCB设计的标准化流程，帮助我在90%以上的项目中一次成功：

第一步：参数计算与元器件选型

根据输入输出电压、负载电流计算电感值
确定饱和电流和DCR的要求
选择合适的磁芯材料和封装
计算滤波电容的容值和数量

第二步：布局规划

确定DC-DC转换器的位置，确保散热良好
规划输入输出电容的位置，遵循环路最小化原则
规划电感的位置，避免与敏感元器件靠得太近
预留足够的空间用于散热和调试

第三步：布线与优化

先布电源和地的路径，确保路径最短
再布控制信号和反馈信号
优化布线，避免信号线与电源线平行
增加铺铜，提高散热和抗干扰能力

第四步：检查与验证

检查环路面积是否符合要求
检查电容和电感的布局是否合理
进行热仿真，确保温度在允许范围内
进行信号完整性仿真，检查电源纹波

【工具推荐】

在实际工作中，我常用Altium Designer的"3D布局查看器"来检查元器件之间的距离，用ANSYS SIwave进行电源完整性仿真，这些工具能帮我提前发现很多潜在问题。
