高集成低功耗电容触感及触屏控制器芯片，助力系统设备提升用户体验和美学价值

如果大家近期购买了新车或者关注一些领先品牌的中高端新车配置，就会发现一些高端车型不仅为后排乘客提供了高分辨率和大尺寸的投影电视系统，以及配套的设计时尚、操控性强和用户体验都非常好的后排信息娱乐系统遥控器，成为了这些中高端车型出彩的人车互动体验的重要组成部分。一些遥控器配备了丝滑精确的触控板，使其能够帮助使用者发挥后排屏幕的各种功能，其中多款车型都采用了Azoteq的IQS7211E ProxSense®系列高集成度电容触感芯片，它是一个目前在业内应用极广的触控板/触摸屏控制器芯片系列，可以完美地感知和输出接近、触摸和手势信号。

中高端车辆信息娱乐系统遥控器只是IQS7211E系列的一项最新应用，此前该产品已被广泛应用于健身手环、TWS无线立体声耳塞、游戏控制器触控板和头戴式耳机等多个领域，成为众多国际一流系统品牌征服消费者的幕后英雄。IQS7211E ProxSense系列IC之所以能够得到众多电子工程师和产品经理的广泛喜爱，是因为它把电容式触摸和接近触控板/触摸屏控制器完美地集成在一颗小型化、低功耗的芯片上，并发挥了Azoteq自成立以来一直领先同行的高灵敏度和信噪比、电极自动调谐和低功耗接近检测等功能技术优势，同时还实现了整颗芯片以极低功耗操作。

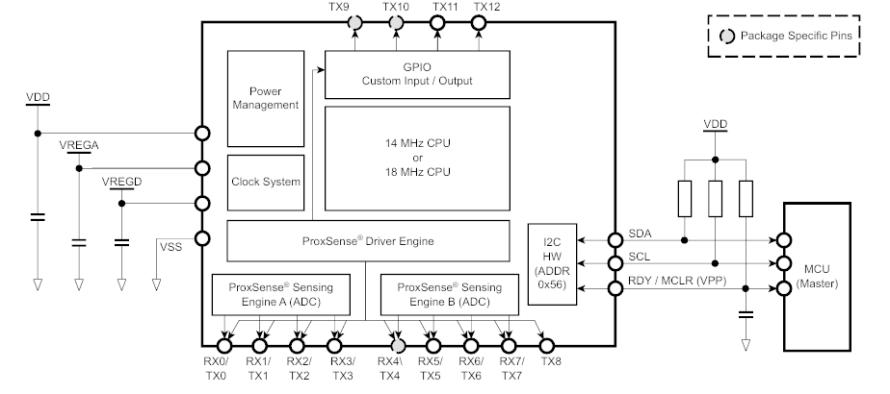

上面是IQS7211E ProxSense系列器件的电路图，考虑到不同系统设备在功能需求、结构设计及电路板布局等多方面对器件大小和功耗有着不同需求，Azoteq提供了QFN20和WLCSP18两种封装方式。前者集成的检测通道数量可以达到13个，可支持6x6的方形触摸板或者8x5的矩形触摸板；后者集成的检测通道数量也可以达到11个，可支持5x5的方形触摸板或者7x4的矩形触摸板。这样的系列化产品组合大大增加了设备产品设计师的灵活性，也可以让设备变得更加美观流畅和用户友好。

得益于IQS7211E ProxSense系列的这些优势，电路设计工程师可以快速实现高性能的触控板/触摸屏，不仅可以跟踪高达2个手指的触摸轨迹，而且还可以提供高分辨率坐标输出，并以高达100Hz的坐标报告率实现了快速响应，支持单个传感器触摸感应。在触摸特性侦测方面，IQS7211E提供了提升触摸数据完整性的触摸面积和强度输出，单指手势识别引擎，用于优化PCB布局的电极映射，可配置的坐标分辨率和方向。IQS7211E还支持多样化的传感器配置及优化，可以兼容各种覆盖材料和厚度，兼容多种1层和2层传感器模式，还带有可调的传感频率偏移以限制潜在的显示干扰，其免校准系统可自动补偿机械和温度变化，并提供了防水功能。

IQS7211E ProxSense系列发挥了Azoteq在电容触感和控制领域长期积累的技术资源，并用自己独有的芯片设计技术来尽可能提高集成度，从而让系统设计师在采用该系列器件是可以得到更多的灵活性、方便性并保持功耗更低。例如提供了自主或者相干电容传感器配置来完成显示唤醒，可支持专用超低功耗（ULP）唤醒触摸传感器或者屏幕/触控板唤醒来实现ULP触摸唤醒。为了增强传感器灵活性，该系列芯片支持自动传感器调谐以获得最佳灵敏度，同时还集成了内部电压调节器、参考电容器和片上噪声滤波，并提供抖动和滞后检测，以及全面的电容检测。

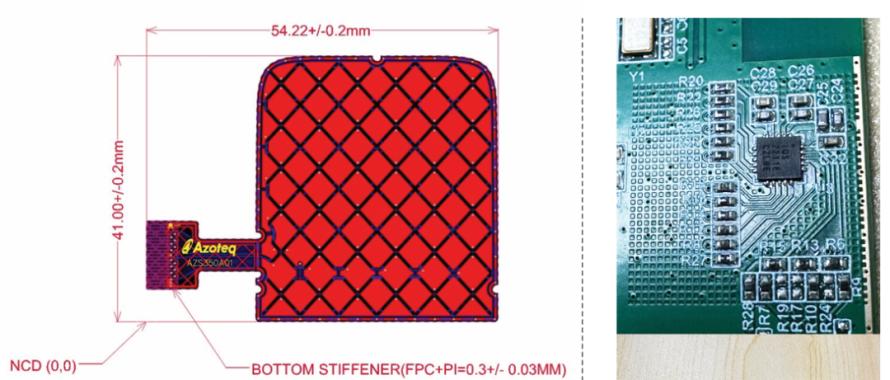

Azoteq还提供了多项设计和制造支持服务，如触摸图案布局图，包括示例和定制方案的完整FPC布局包，触摸图案测试指南等，RFI抗干扰设计支持等。为了简化设计过程，Azoteq还提供用于调试和获得最佳性能的PC软件，中试期间的一次性设置编程或预编程器件，以及从编程设置自动运行以简化集成，和无需生产线校准等服务项目。

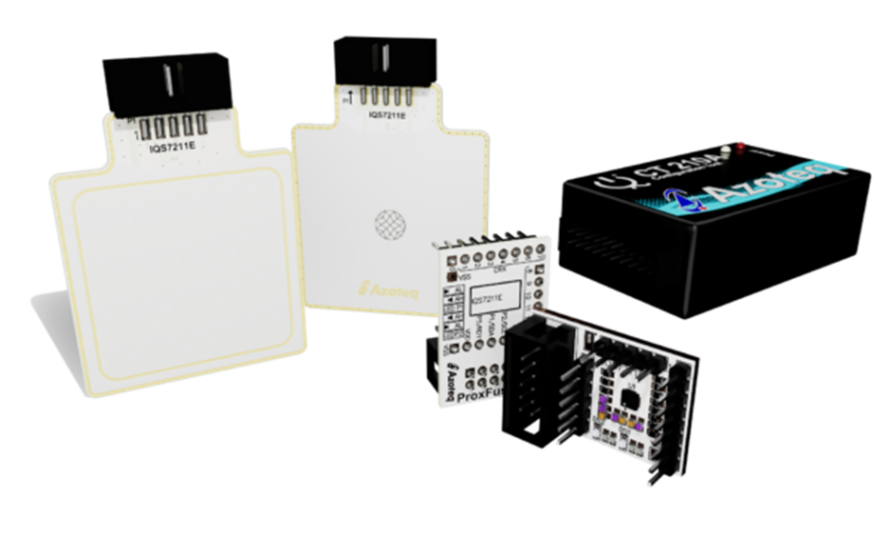

近期有项目的工程师朋友还可以联系Azoteq位于深圳的中国办公室或者分销商，以获取上图所示的EV02评估套件，包括一个耳机触控板模块，一个花型布局（Flower）触控板模块，两个IQS7211E邮票孔模块，以及一套 CT210A调试和显示工具。只需将CT210/A插件连接到您的计算机，就可以使用所配的GUI软件评估电容功能，相信Azoteq IQS7211E系列一定会让您的系统更加具有吸引力。
