小小跳线大讲究：PCB 设计跳线用法全攻略
来源：凡亿PCB
发布时间：2026-04-27
在复杂的PCB设计中，有一个看似不起眼却至关重要的“小角色”——跳线。它如同电路中的“桥梁”，默默连接着各个元件，解决布局难题。但你知道吗？跳线的使用不当可能导致整个电路崩溃！今天，我们就来揭秘跳线的分类、作用以及那些连资深工程师都可能忽略的关键细节！

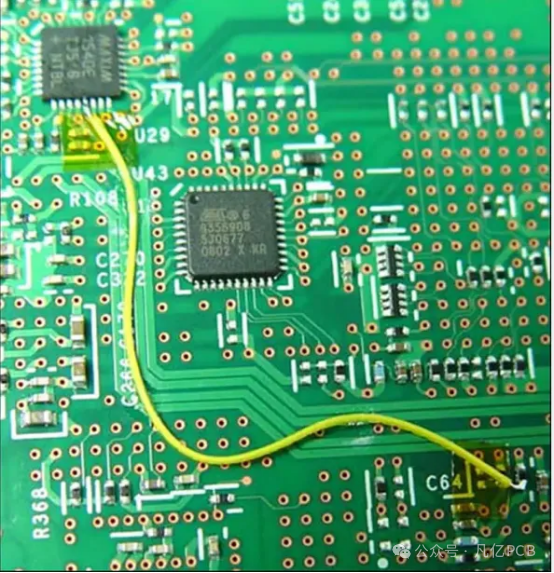

跳线是PCB设计中通过加粗导线或特殊连接方式实现的“电路捷径”，专门解决以下问题：
元件之间无法直接连接；
元件距离过远；
引脚标号错误需修正。
铜线跳线：简单直接，但需注意布局干扰；
电阻跳线：能稳定信号，阻值选择是关键；
焊锡跳线：灵活但考验焊接技术；

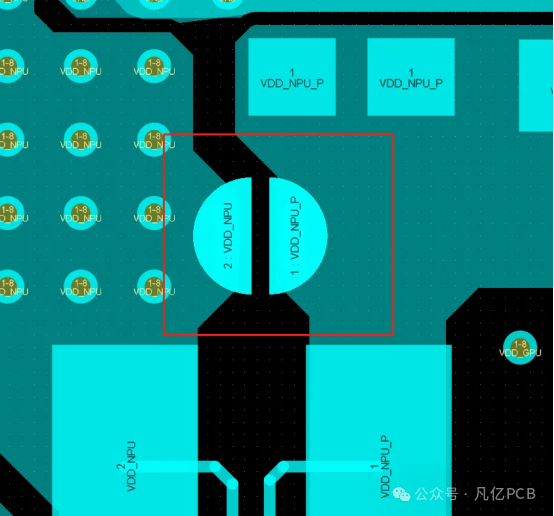

PCB跳线：通过连接孔实现，灵活度高。
连通复杂电路：像“电路红娘”，解决元件“异地恋”；
信号分离：大功率电路中避免干扰；
提高可靠性：减少故障率，让设计更稳定。
跳线虽好，但踩中这些坑可能毁掉整个设计！
跳线过长或卷曲 → 信号衰减；
位置不合理 → 干扰其他电路；
焊接不牢 → 电路时通时断；
未正确接地 → 引发噪声。
短而直：长度尽量缩短，避免绕线；
远离敏感信号：如高频或模拟电路；
焊接必检：用放大镜确认焊点质量；
测试验证：通电前用万用表检测连通性。
结语：
跳线虽小，却是PCB设计中的“隐形MVP”。掌握它的正确用法，能让你的电路设计事半功倍！
