LDO发热严重?这4个技巧太实用了

来源：凡亿PCB

发布时间：2026-04-27

你是否遇到过LDO线性稳压电源输出纹波大、芯片发热严重的问题?作为硬件工程师,我深知这些问题的困扰。根据10年PCB设计实战经验,今天分享系统化的解决方案,帮你轻松搞定LDO布局难题。

噪声抑制是关键

LDO噪声主要来自输入输出端的寄生参数和地回路干扰。

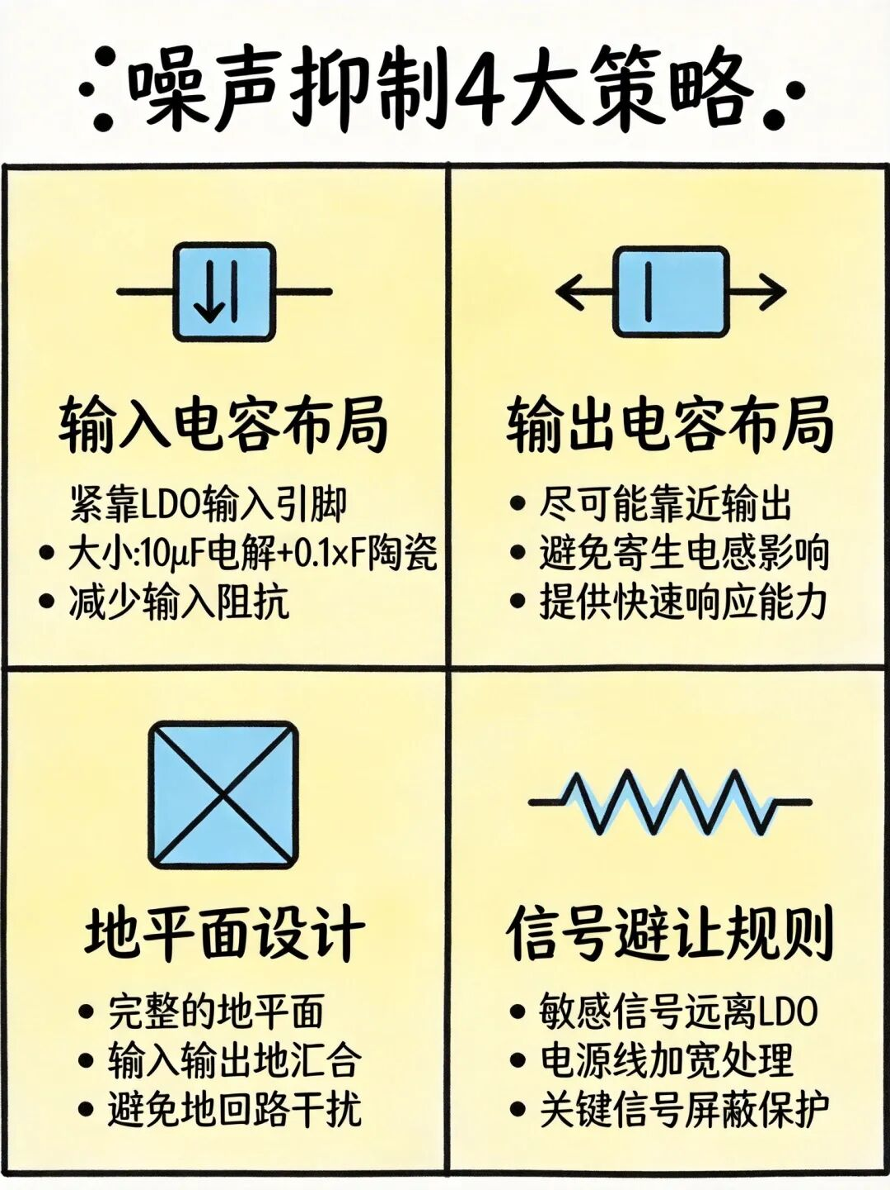

第一个策略是输入电容布局:10μF电解电容+0.1μF陶瓷电容组合,必须紧贴LDO输入引脚,减少输入阻抗。

第二个策略是输出电容布局:尽可能靠近输出端,避免寄生电感影响电源响应速度。

第三个策略是地平面设计:完整的接地平面是基础,输入输出地要汇合到一点,避免地环路干扰。第四个策略是信号避让:敏感信号要远离LDO电源区域,电源线适当加宽,关键信号要做好屏蔽保护。

热管理不能忽视

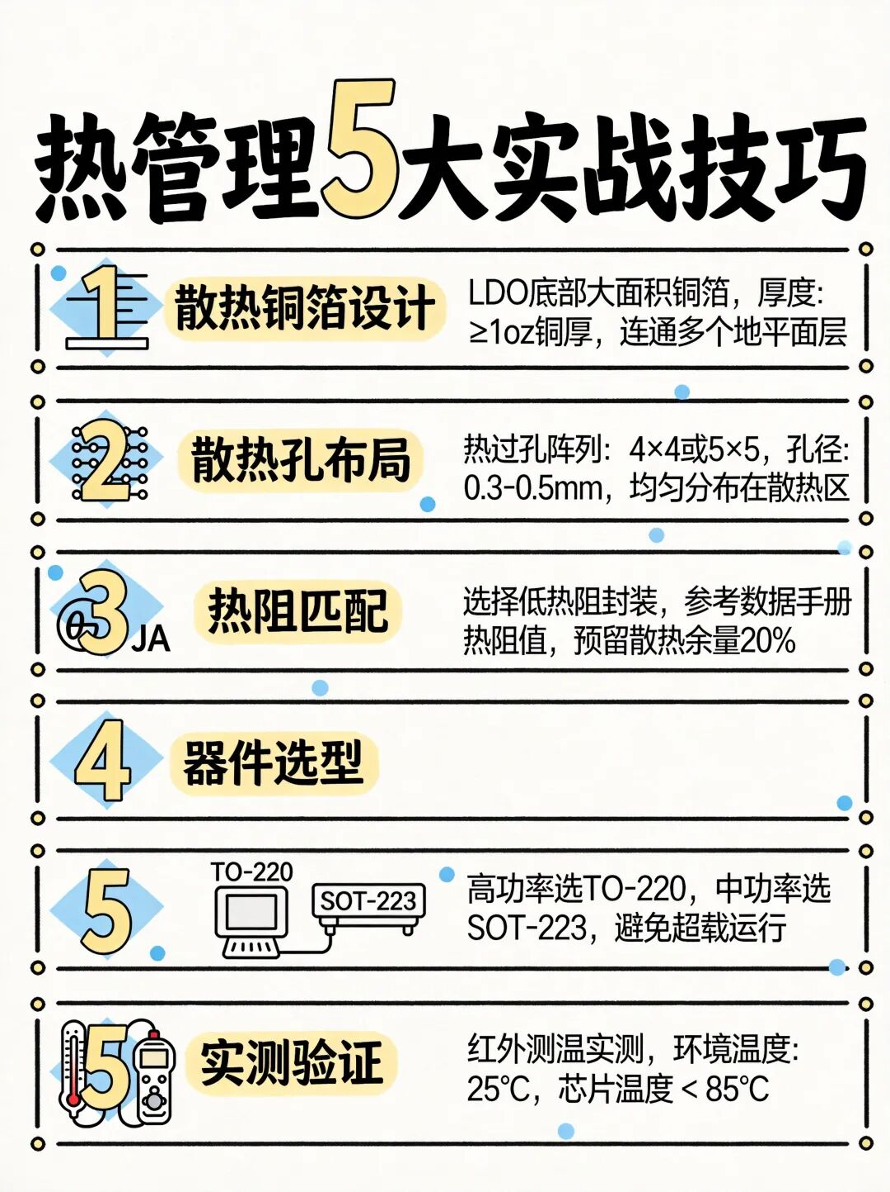

散热铜箔设计是热管理的第一步:LDO底部要铺设大面积铜箔,铜箔厚度≥1oz,最好连通多个地平面层。热过孔布局也很关键:在散热区设计4×4或5×5的热过孔阵列,孔径0.3-0.5mm,均匀分布能显著提升散热效果。

热阻匹配要精准:选择低热阻封装,参考数据手册的热阻值,预留20%的散热余量。器件选型要合理:高功率应用选TO-220封装,中功率选SOT-223,避免超载运行。

实测验证最重要:用红外测温检查热点,环境温度25°C时芯片温度应低于85°C,同时用示波器测量输出纹波,确保系统稳定运行。

总结与实践建议

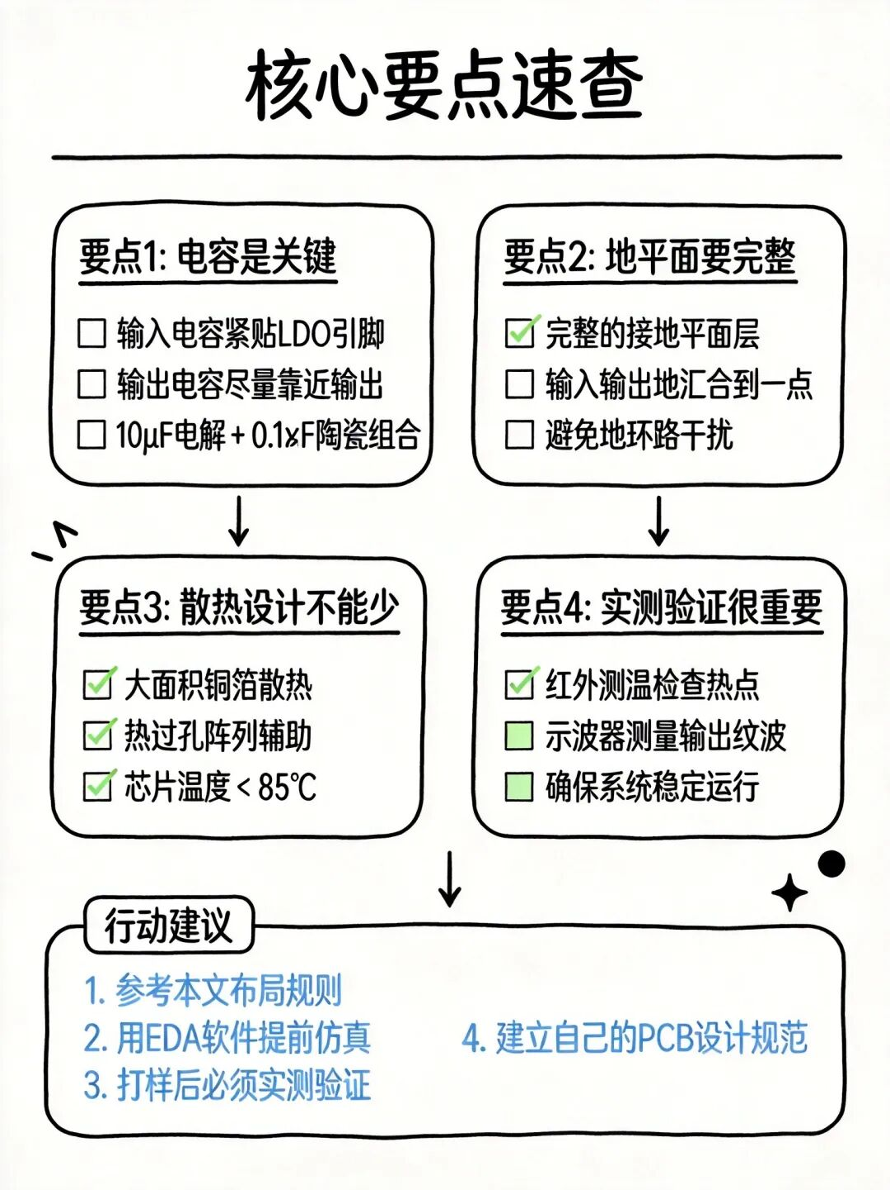

记住这4个核心要点:电容布局要合理、地平面要完整、散热设计要到位、实测验证不能少。建议大家参考本文布局规则,用EDA软件提前仿真,打样后必须实测验证,逐步建立自己的PCB设计规范。
