你有没有好奇过：

家里插座是220V 交流电，手机、电脑、路由器却只认5V/3.3V 直流电，这中间到底发生了什么？

为什么电网不直接发直流电，非要绕一圈转来转去？

今天用通俗人话 + 清晰图解，把 AC-DC 原理、两种转换方式、完整电路、PCB 避坑一次讲透，硬件工程师必藏！

一、先搞懂：为什么非要 AC 转 DC？

1. 电器只吃 “直流电”

手机、单片机、芯片、传感器…… 几乎所有家用 / 电子设备，工作电压都是低压直流（5V/3.3V 居多）。交流电压方向不停变，芯片根本 “看不懂”，不转 DC 就没法开机。

2. 电网必须用 “交流电” 传输

发电站多在山区 / 海边，远距离送电时：

✅ 交流电优势：高压低电流传输，损耗极小；

❌ 直流电：升压难、损耗大、成本高。所以电网先高压 AC 传输，到居民区再降到220V AC，最后由设备自己转 DC。

一句话总结：

电网用 AC 高效送电，设备用 DC 安全工作，AC-DC 就是二者的 “翻译官”！

二、AC→DC 只有两种路：你选对了吗？

AC 转 DC 主流就两种方案，原理、结构、优缺点完全不同，一看就懂👇

方式 1：传统变压器转换（老派稳重型）

三步极简流程：

低频变压器先把高压 AC→低压 AC（适配 50/60Hz 市电）；
整流电路把低压 AC→脉动 DC；
电容滤波抹平纹波，输出相对平稳 DC。

核心特点：

✅ 电路简单、干扰小、成本低；

❌ 体积大、笨重、发热高、效率低。适合：小功率、低要求、低成本场景。

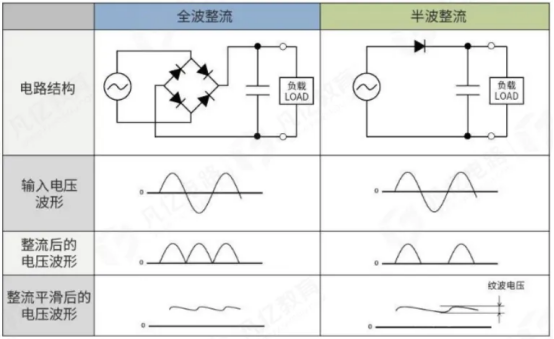

图 1：整流方式示意图

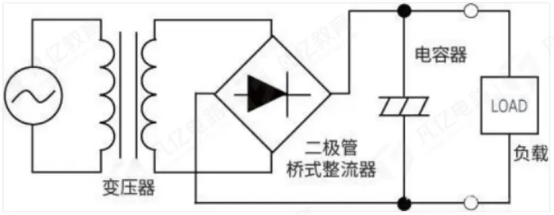

图 2：AC-DC 变压器实现方式框图

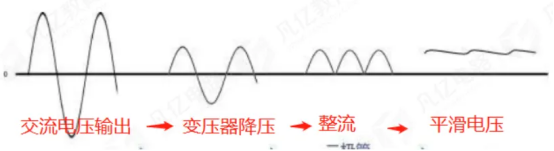

图 3：变压器方式波形变化图

方式 2：开关电源转换（主流高效型）

现在充电器、适配器、开关电源全用它，6 步精准转换：

桥式整流：AC→高压 DC；
输入电容：平滑电压；
开关管斩波：把 DC 切成高频脉冲；
高频变压器：降压 + 隔离，变成方波；
输出二极管：半波整流；
输出电容：再次滤波，输出稳定 DC。

核心特点：

✅ 体积小、重量轻、效率超高；

❌ 电路复杂、干扰大、EMC 难搞。适合：手机充电器、PC 电源、工业电源等绝大多数场景。

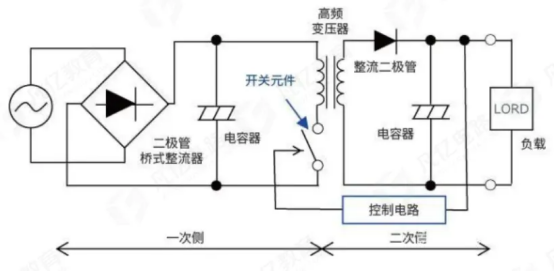

图 4：AC-DC 开关实现方式框图

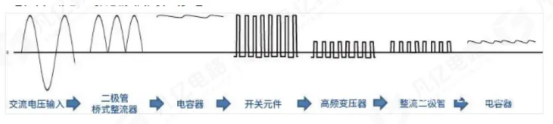

图 5：开关方式波形变化图

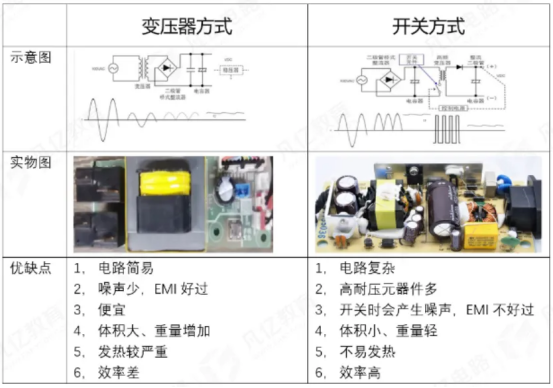

图 6：两种转换方式优缺点对比表

三、完整 AC-DC 电路：不止转换，还要安全可靠

别以为转换完就完事！一个合格 AC-DC 电源，必须包含 6 大模块：

输入滤波：滤除高频噪声、干扰，保护后级；
整流桥：4 个二极管组成，AC→脉动 DC；
滤波电路：电容 / 电感，抹平纹波；
稳压电路：反馈调节，输出电压稳稳不动；
保护电路：过流、过压、短路保护，防炸机；
控制电路：芯片 + 反馈，掌管全局节奏。

四、实战电路精讲：以 HFC0500 芯片为例

直接拿常用芯片HFC0500走一遍流程，看完就能照抄设计👇

保险丝 + 共模电感 + X 电容：防过流 + 滤干扰（Y 电容滤共模）；
整流桥 + 大电容：AC→平滑高压 DC；
RCD 吸收电路：保护开关管，扛住尖峰电压；
HFC0500 的 5 脚输出驱动：控制开关管高频斩波；
高频变压器 T1：降压 + 电气隔离；
输出二极管 + 电容：整流滤波，输出目标电压；
光耦反馈：隔离采样，精准稳压。

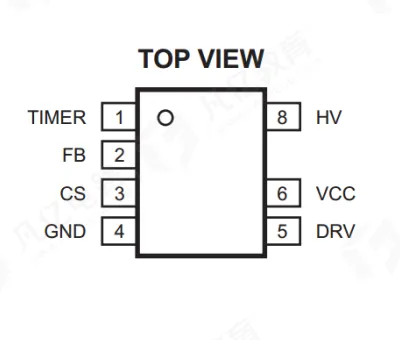

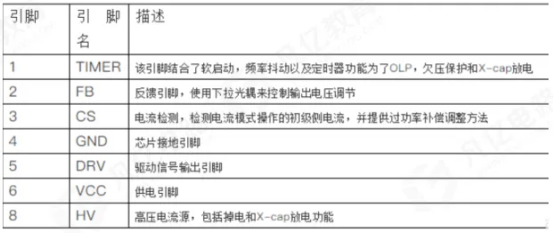

图 7：HFC0500 管脚分布 + 应用电路图

五、PCB 设计 5 大黄金规则：90% 的人都栽在这！

AC-DC 属于强电 + 高频，PCB 一步错，干扰、发烫、炸机全来找！牢记这 5 点，一次成功👇

1. 三大环路必须最小！

电源抗干扰看环路，越小越强：

输入回路：C1→T1→Q1→R11/12/13→C1
辅助绕组回路：T1→D4→R4→C3→T1
输出回路：T1→D6→C10→T1环路越小，辐射越低、抗扰越强。

2. GND 严格分开

输入地、控制地单点连接，只在 C1 处汇合，避免地环路干扰。

3. 高频干扰要隔离

开关管 Q1 散热器接主 GND；
高频开关区域板框掏空，物理隔离噪声。

4. 反馈线是 “生命线”

功率线与反馈线彻底分开；
反馈线越短越好，远离干扰源。

5. 光耦必须隔离

光耦中间掏空板框，保证原副边电气隔离，提升安规与抗扰。

六、最后总结

AC-DC 看着复杂，拆解开就 3 层逻辑：

1、为什么转：电网用 AC，设备用 DC；
2、怎么转：变压器式 / 开关式，开关式是主流；
3、怎么做好：完整电路 + 保护 + PCB 细节拉满。
