过孔能打在焊盘上吗？PCB设计师必须注意的一个细节！
来源：凡亿PCB
发布时间：2026-01-08
在PCB设计中，“过孔打在焊盘上”这个话题总会被新手或实战工程师讨论。最近也有学员提问：
过孔到底能不能直接打在焊盘上？这样设计有什么后果？
今天我们就用两张图 + 两个原理，一次性讲清楚！
我们先来看两个基本观点：
📌第一：理论上，过孔打在焊盘上引线电感最小，是可以的。
这对于一些高速或高频设计来说似乎是“最佳连接路径”。

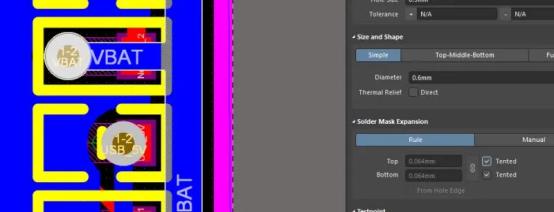

（图1：展示过孔打在焊盘上的结构图）
但问题出在第二点——
📌第二：从焊接工艺角度看，这样做有可能引发严重后果。
特别是在塞孔不严实的情况下，会造成焊膏漏入孔内、焊点虚焊或器件翘起等问题。
漏锡
由于过孔未完全封住，焊膏在回流焊过程中顺着过孔流走，导致焊盘锡量不足，最终焊接失败或强度不够。
立碑现象（Tombstone Effect）
当贴片元件两端受热不均，一侧锡膏因漏锡或导热不均率先熔化，元件就会因不平衡力“立起来”。

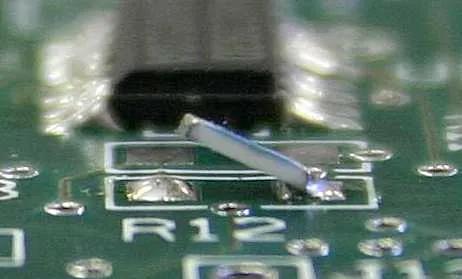

（图2：示意立碑现象，元件被翘起的场景）
这在贴片电阻、电容上尤为常见，是SMT贴装中的典型缺陷问题之一。
引线电感
在高频电路中，导线本身就具备感抗，尤其是过孔与焊盘之间的“引线段”，更容易形成寄生电感，对高速信号或电源完整性有负面影响。
所以从理论上希望越短越好。
❌ 立碑现象
也叫“曼哈顿效应”，常见于贴片元件焊接过程中，由于两端受力不均，导致元器件一端“翘起”，焊接失败。
结合理论与实际，我们推荐这样设计：
🎯 将过孔从焊盘“拉出来”，通过短走线连接。
好处：
保持较小的引线电感
避免工艺缺陷
提高焊接良率
项目 可行性 是否推荐 过孔打在焊盘上 理论可行 ❌不推荐（工艺隐患） 拉出焊盘再打过孔 稍微绕线 ✅ 推荐（工艺友好）
设计，不只是画线，更是兼顾信号、电气和制造工艺的综合艺术。
别小看一个过孔的位置，它决定了你的设计能否顺利贴片、顺利出厂！
