颠覆认知!两层板也能做阻抗匹配?硬件降本的狠活都在这了

来源:凡亿PCB

发布时间:2026-01-08

做硬件设计的兄弟,是不是常被老板灵魂拷问:“性能要达标,成本能不能再降点?” 尤其是在高速板卡设计里,阻抗匹配这道坎绕不开,可多层板的成本实在太高,两层板又好像拿不下阻抗匹配——这两难局面前,真的没出路吗?

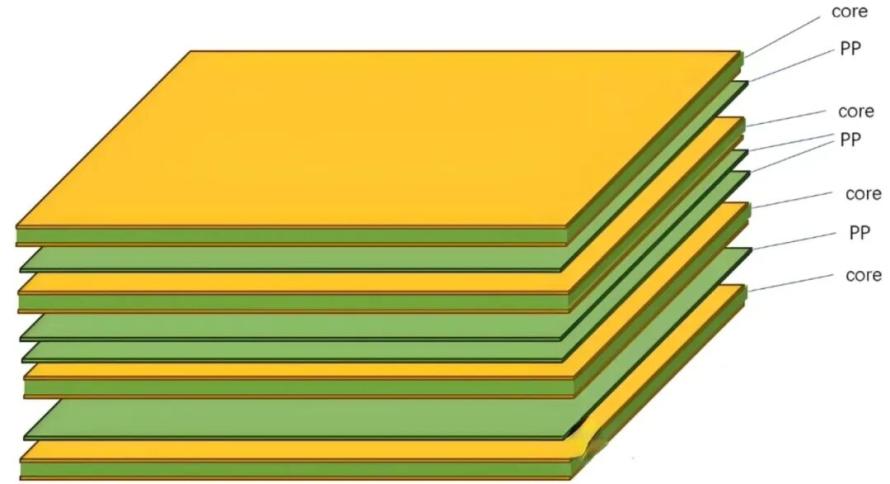

在高速板卡设计里,阻抗匹配就是道“必考题”。懂行的都知道,4层以上的多层板有专门的参考平面,搞定阻抗匹配不算难。可一旦落到成本更低的两层板上,不少工程师就犯了愁——没有专属参考层,传统计算方法根本不适用,难道两层板就注定跟“阻抗匹配”绝缘?

别慌!今天就给大家扒一个硬件圈的“降本秘籍”,教你用两层板也能实现阻抗匹配,性能、成本两头兼顾!

一、直击痛点:两层板做阻抗匹配,难在哪?

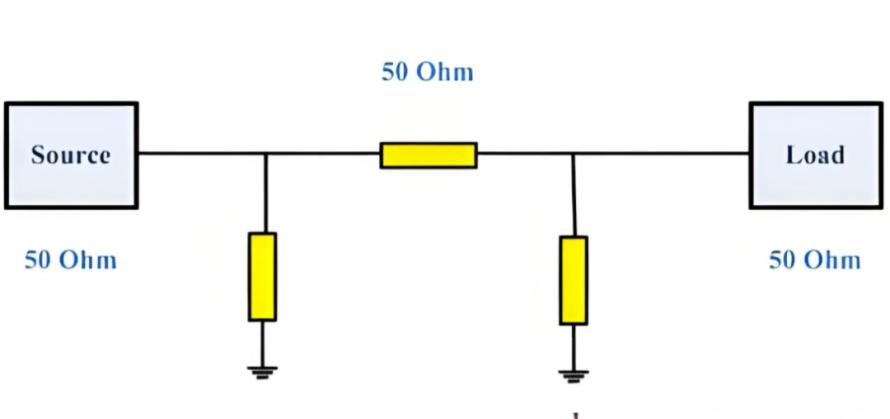

先把基础逻辑讲明白:阻抗匹配的核心是让信号完整传输到目的地,减少反射和损耗,保证信号质量。而多层板之所以好做,全靠“参考平面”这个“靠山”——有它在,阻抗计算有明确依据,设计起来不慌。

可两层板偏偏缺了这个“靠山”,直接导致三个致命问题,让很多工程师望而却步:

  • 没有专门的参考层,信号传输缺少“基准”;

  • 传统的板厚、线宽计算方法直接失效;

  • 稍有不慎就会出现信号失真,性能根本没法保证。

二、破局关键:给信号找条“回头路”,包地才是核心


其实两层板能做阻抗匹配,只是没找对核心逻辑!经过大量实战验证,关键就在于:给信号提供一条完整、不中断的电流返回路径!

说通俗点,就是我们常说的“包地”技术,但这里有个铁律:用来包地的地线必须连贯,绝对不能被隔断!从专业角度来讲,这种设计对应的阻抗模型叫“共面阻抗”,也是两层板实现阻抗匹配的唯一可行思路。

三、干货抄作业:SI9000实测参数,直接套用不踩坑


光说理论不够,直接上硬货!我们用行业公认的阻抗计算工具SI9000做了实测,整理出3组常用阻抗(50Ω单端、90Ω差分对、100Ω差分对)的详细参数,每组都附对应的计算截图,大家可以直接照搬设计!

1. 50Ω(单端)

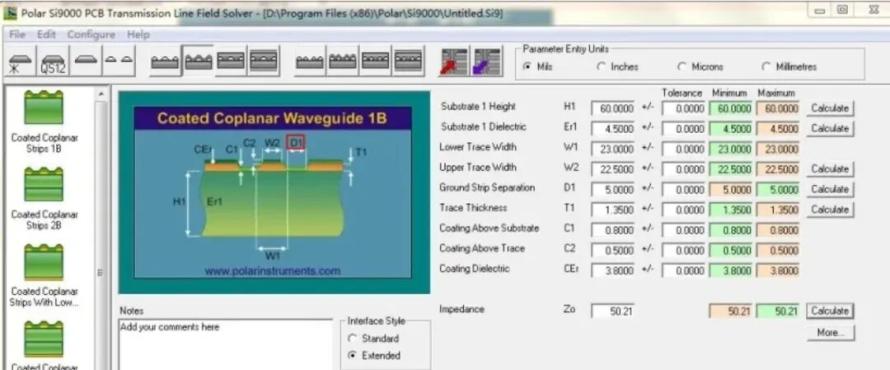

核心参数:下层线宽23.0000mil、上层线宽22.5000mil、地条间距5.0000mil、基板高度60.0000mil,实测阻抗50.21Ω(误差极小,可直接用)

2. 90Ω(差分对)

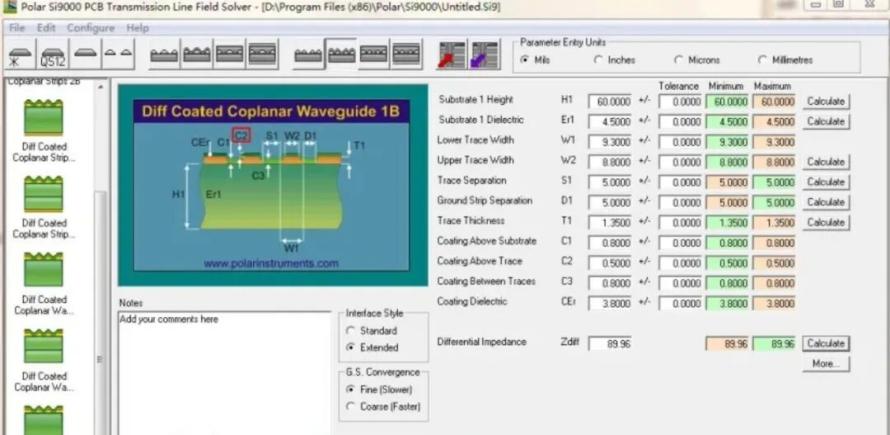

核心参数:下层线宽9.3000mil、上层线宽8.8000mil、线间距5.0000mil、地条间距5.0000mil,实测阻抗89.96Ω(接近标准值,性能稳定)

3. 100Ω(差分对)

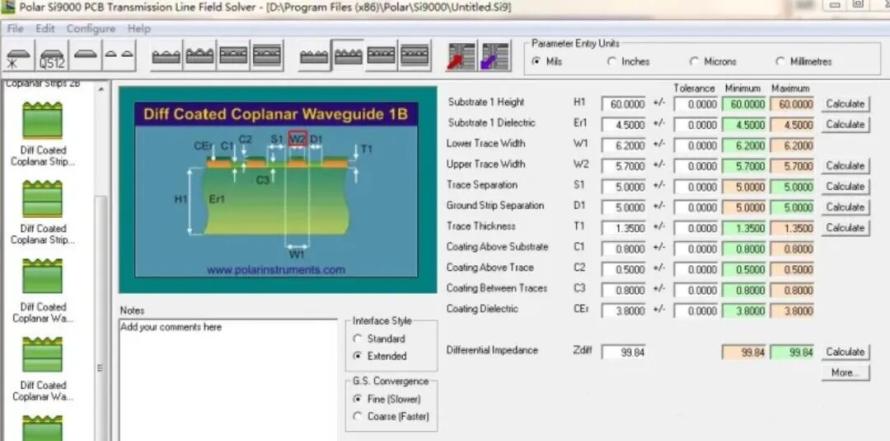

核心参数:下层线宽6.2000mil、上层线宽5.7000mil、线间距5.0000mil、地条间距5.0000mil,实测阻抗99.84Ω(精度高,适合高信号要求场景)

四、真实量产案例:电信机顶盒的降本狠活


理论再扎实,不如量产案例有说服力!给大家看一个电信机顶盒的拆机实例——为了极致降本,这款机顶盒直接采用两层板设计,还完美实现了阻抗匹配,堪称行业标杆!

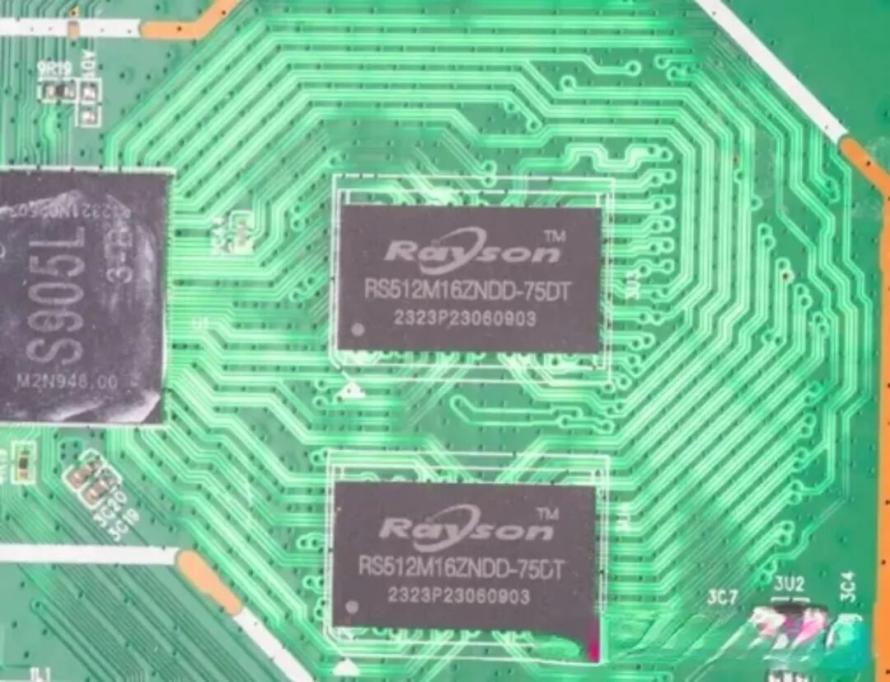

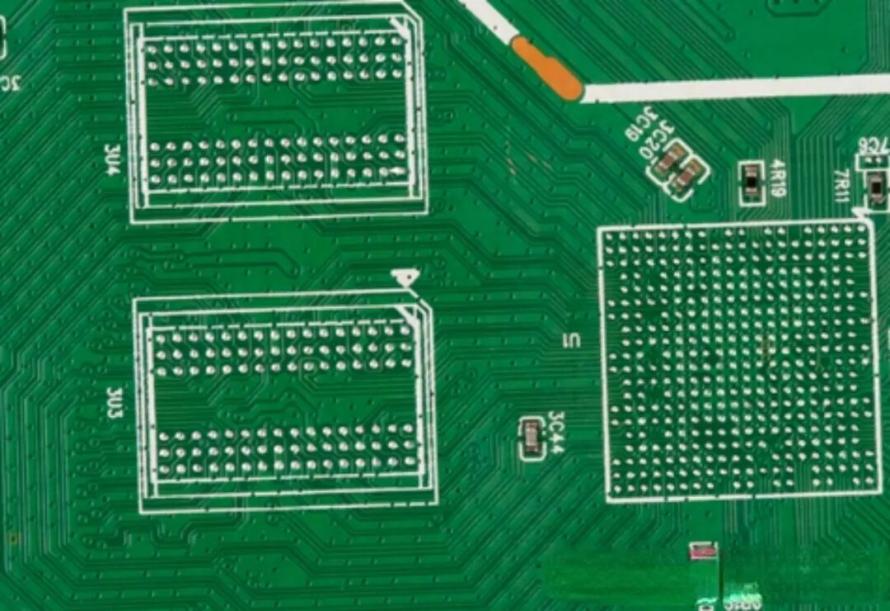

怎么判断是两层板?看拆机照片就知道:从背面打光,光线能直接穿透电路板!如果是多层板,透光率根本不可能这么高。而它的核心设计技巧,就是我们前面说的“包地”,具体做了三点:

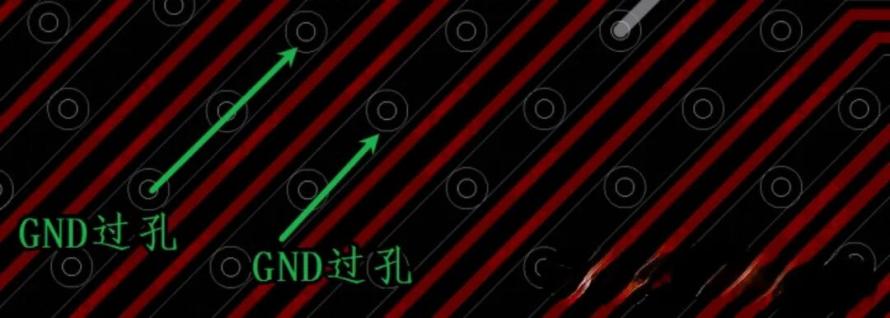

  • 单面包地:在信号线的一侧铺完整的地线,保证返回路径连贯;

  • 拉开间距:两根信号线之间留足距离,避免信号干扰;

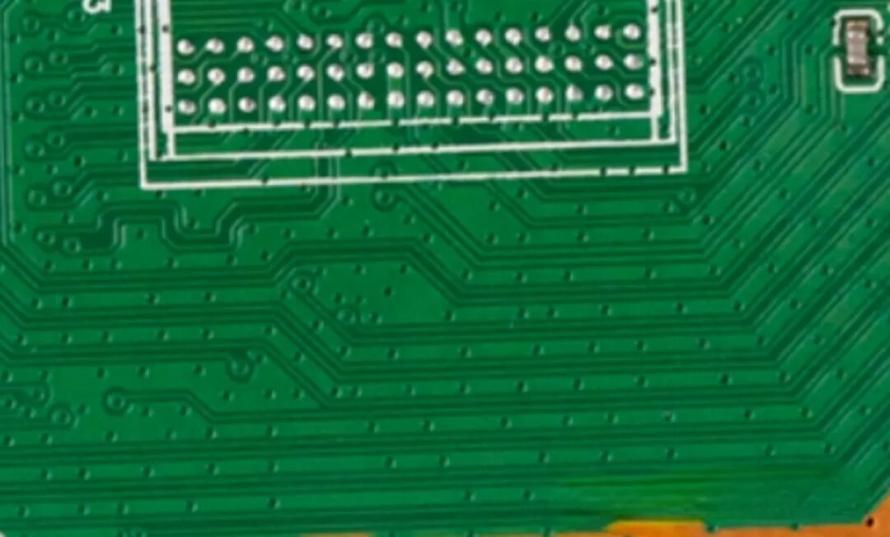

  • 两两包地:每两根信号线之间都有独立地线保护,进一步提升信号稳定性。


这种设计虽然在信号质量上做了一点妥协,但完全满足机顶盒的使用需求,成本却比多层板降低了30%以上,堪称降本典范!

五、实战避坑:50Ω线宽23mil的难题,这么解决


不过要提醒大家,前面的参数里藏着一个坑:90Ω和100Ω的线宽还能接受,但50Ω的线宽要达到23mil!这在实际PCB走线中几乎不现实,尤其是DDR这类单端信号线密集的场景,每根都走23mil根本摆不下。

行业内的通用解法,是“无奈但有效”的妥协——成本优先,适当放松阻抗要求:

放宽阻抗要求:把50Ω的标准放宽到60~70Ω再计算,既能保证基本性能,又能缩小线宽、解决布线难题;

优先保证布线可行性:信号质量只要满足产品需求即可,不用追求极致,先让线路能布得下、布得开;

贴合量产需求:像电信机顶盒那样,采用单面包地+拉开线间距+两两包地的组合,平衡成本和信号质量。

六、总结:硬件降本,拼的是细节思维


其实两层板做阻抗匹配,核心就一件事:给信号找条完整的返回路径(连贯包地),再根据实际场景灵活调整参数。它不是“最优解”,却是“最划算的解”——在成本和性能之间找到平衡,才是硬件设计的精髓。

最后再给硬件兄弟们划重点:

  1. 先明确需求:根据产品使用场景定阻抗标准,不用盲目追求高精度;

  2. 选对方案:多层板虽好,但成本高,两层板只要用对方法也能满足需求;

  3. 抓细节:地线连贯、线距合理,这两个点直接决定阻抗匹配效果;

  4. 平衡成本与性能:不做“过度设计”,满足核心需求就是最好的设计。

在硬件设计圈,成本控制和技术创新从来都不是对立面。能用两层板搞定的事,没必要花多层板的钱——这不仅是技术能力,更是硬件人的成本思维。
