多层减反射膜厚度分布对反射率的影响研究

减反射膜，作为光学器件中的关键组成部分，其核心功能在于降低光学界面处的反射，从而提升透射率，减少眩光，并优化成像质量。从眼镜、相机镜头到太阳能电池板和精密光学仪器，减反射膜的应用无处不在。而对于多层减反射膜而言，每一层的厚度都直接影响到光的干涉效应，进而决定了最终的反射率曲线。

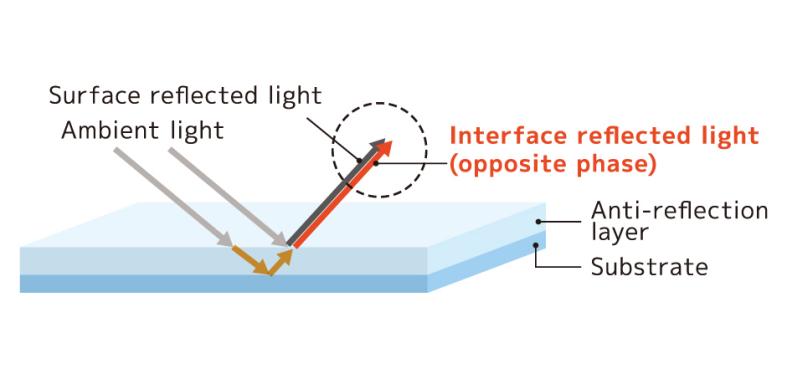

多层减反射膜的设计基于薄膜光学理论，其核心思想是利用多层介质薄膜在不同折射率界面处的多次反射和干涉效应。当光线入射到不同折射率的介质界面时，一部分光会发生反射，另一部分则会发生折射。通过精确控制每层薄膜的厚度和折射率，可以使得在特定波长下，从不同界面反射回来的光波之间产生相消干涉，从而最大限度地减弱反射光，增强透射光。

为了实现更宽波段或更低反射率的要求，通常采用多层膜结构。多层膜通常由交替的高折射率（H）和低折射率（L）材料构成，如常见的H-L或H-L-H等堆叠结构。通过优化各层膜的折射率和厚度，可以实现多点或宽带的低反射。例如，典型的“V”形减反射膜通过两层或三层膜在特定波长处实现极低的反射率。而“W”形或更复杂的多层结构则可实现更宽范围的低反射。

理想的多层减反射膜，要求每一层的厚度都精确地符合设计值，并且在整个光学元件表面均匀分布。只有这样，才能确保在整个有效面积上达到预期的减反射效果。然而，在实际制备中，各种因素都可能导致膜层厚度分布的不均匀性。

多层减反射膜的制备方法多种多样，如物理气相沉积（PVD）、化学气相沉积（CVD）、离子束辅助沉积（IBAD）、磁控溅射等。在这些工艺中，膜层的厚度均匀性受到多种因素的制约：

无论是蒸发还是溅射，材料的发射源通常具有一定的几何形状和尺寸。蒸发源的指向性、溅射靶的离化区域分布等都会影响沉积粒子的空间分布，从而导致基片不同位置的膜厚差异。例如，在点源蒸发中，基片中心区域可能比边缘区域获得更多的沉积材料。

为了提高膜层的均匀性，通常会在沉积过程中使基片绕中心轴旋转。然而，如果旋转速度不均匀、基片夹具设计不合理或基片固定不稳，都可能导致局部区域沉积速率的差异，进而影响膜厚均匀性。复杂的基片形状也可能导致边缘效应，使得边缘区域的膜厚与中心区域不同。

沉积过程中的关键参数，如真空度、工作气体流量、沉积速率、基片温度等，如果出现波动或控制不精确，都会直接影响材料的沉积效率和膜层的生长模式，从而导致膜层厚度的不均匀性。

不同的薄膜材料具有不同的物理化学特性，如密度、内应力等。这些特性可能导致在沉积过程中形成不均匀的生长，或者在膜层冷却后产生不均匀的应力，进而影响膜层的厚度分布甚至其稳定性。

这些因素共同作用，导致最终制备出的多层减反射膜在不同位置上具有微小的厚度差异。这些差异虽然可能很小，但由于光学干涉的敏感性，它们对膜层的反射率特性会产生显著影响。

对于给定的一组膜层材料和设计结构，存在一个或多个最佳减反射波长，在该波长处反射率最低。当膜层厚度偏离设计值时，光学路径差发生改变，导致原本设计用于相消干涉的光波可能无法完全抵消，从而使最低反射率点发生偏移。如果某些区域的膜层厚度偏大，最佳减反射波长会向长波方向漂移；反之，如果膜层厚度偏小，则会向短波方向漂移。这意味着在原本预期的工作波长下，该区域的反射率会升高。

理想的多层减反射膜在设计波长范围内具有一个低反射的“平台”或“谷”。厚度不均匀性会使得这个“平台”变得不平坦，甚至出现多个小的反射峰，导致减反射带宽有效变窄。这意味着膜层在整个工作波长范围内的性能一致性变差，无法在宽波段内保持稳定的低反射。

即使在最佳减反射波长处，由于厚度偏离导致干涉条件不再完美匹配，反射率的最小值也会显著升高。这意味着光学元件的透射率降低，系统损耗增加。对于高精度光学系统，即使反射率增加百分之几也会对成像质量或能量传输效率产生显著影响。

多层减反射膜的性能通常会随入射角度的变化而变化。厚度不均匀性会使得这种角度依赖性变得更加复杂和不可预测。在某些区域，膜层可能在特定入射角度下表现出更好的性能，而在其他区域则可能表现出更差的性能，导致整个光学元件在不同视场角下的反射率不一致。

虽然不是直接的光学影响，但膜层厚度不均匀可能伴随着应力分布的不均匀。过大的局部应力可能导致膜层开裂、剥落，或者在极端情况下，影响膜层的耐久性和使用寿命。

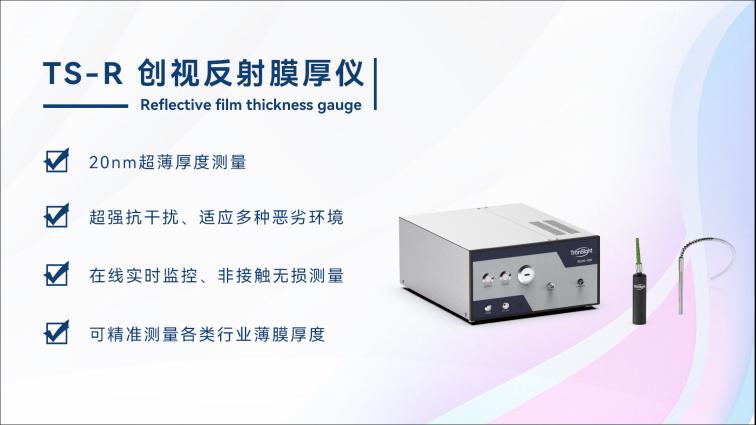

精确测量和控制减反射膜的厚度是实现高性能光学元件的关键。反射膜厚仪是专门用于测量薄膜厚度的精密仪器，在减反射膜的研究、开发和生产中扮演着不可或缺的角色。

通过测量不同工艺参数（如沉积速率、基底温度、气体流量等）下制备的膜层厚度，可以建立工艺参数与膜层厚度之间的关系，从而优化镀膜工艺，实现精确的厚度控制。

在膜系设计完成后，可以通过反射膜厚仪对实际制备的膜层进行测量，验证其厚度是否符合设计要求。如果存在偏差，可以及时调整设计或工艺。

对于大尺寸或复杂形状的基底，可以使用反射膜厚仪进行多点测量，绘制厚度分布图，从而评估膜层的厚度均匀性。这对于发现和解决镀膜设备或工艺中存在的厚度梯度问题至关重要。

当光学元件出现性能异常（如反射率过高、颜色不均匀等）时，反射膜厚仪可以帮助分析是否是由于膜层厚度偏差或不均匀性引起的。

在膜层的老化和稳定性研究中，反射膜厚仪可以定期测量膜层厚度的变化，评估环境因素对膜层物理结构的影响。
