陶瓷工件表面段差的形成机理与影响因素研究

在陶瓷工件的制备过程中，特别是烧结这一核心环节，其表面常常出现一种被称为段差的微观不平整。这种看似细微的缺陷，实则对陶瓷部件的工作性能、可靠性乃至外观质量构成严重威胁。即可能会导致应力集中、密封失败、甚至在极端条件下引发结构性破坏。因此，深入探讨陶瓷工件表面段差的形成机理及其影响因素，并结合先进的无损检测技术进行量化研究，对于提升陶瓷制造的精益水平和推动高性能陶瓷材料的应用具有深远意义。

段差的微观形成机理

烧结收缩的各项异性与非均匀性

烧结收缩是陶瓷致密性的根本机制，通过高温驱动原子扩散、晶界迁移和孔隙排出，使颗粒相互连接，宏观上表现为体积减小。然而，这种收缩在不同区域往往呈现出显著的各项异性和非均匀性。

初始压坯密度梯度：在粉末压制成型阶段，由于模具设计、粉末填充不均、压制压力分布不一致或脱模过程中的应力释放，压坯内部不可避免地会形成密度梯度。高密度区域的烧结过程中具有更高的烧结驱动力，收缩量更大、收缩速率更快；而低密度区域则收缩相对滞后或不足。这种初始的密度差异直接导致了烧结收缩的非均匀性，进而引发局部应力积累和表面不平整，最终形成段差。

温度场不均匀性：工业烧结炉内存在不可避免的温度梯度。工作不同部位所处的温度差异，即使是微小的温差，也会导致烧结动力学参数如扩散系数、活化能等的显著变化。高温区域的烧结活化能更容易达到，致密化速率加快；而低温区域则致密化过程缓慢。这种温度差异导致的烧结速率不匹配是形成段差的重要原因。例如，工件边缘通常散热较快，可能存在温度偏差导致烧结不足，而中心区域温度较高，收缩更充分，从而形成边缘与中心间的段差。

晶粒生长与晶界迁移：烧结过程中晶粒的异常长大或晶粒尺寸分布不均，也会加速收缩的非均匀性。大晶粒的烧结驱动力相对较小，同时，晶界迁移速率的各向异性也会导致局部区域致密化进程的差异。

相变引起的体积效应：对于多晶相陶瓷或存在相变的陶瓷材料，相变伴随的体积变化是诱发段差的关键因素。如果相变在工件不同区域的起始温度、完成温度或相变转化率存在差异，就会导致局部体积膨胀或收缩不一致。这种不均匀性的体积效应在烧结和冷却过程中会引入巨大的内应力，当应力超过材料的弹性极限时，便会导致塑性变形或微裂纹，最终表面形成肉眼可见的段差。

孔隙的演化与缺陷聚集

气体的滞留与逸出：压坯内部残留的吸附气体、分解产物或烧结过程中新生成的气体，如果不能及时从晶界扩散并排出，就会被困在晶粒内部或晶界处从而形成封闭孔。这些孔隙在高温下可能长大、聚结，甚至在接近表面处破裂，形成凹坑或凸起，从而导致表面不平整。

孔隙形貌与分布：不规则形状或尺寸较大的孔隙在烧结过程中更难排出，它们的存在会阻碍正常的晶粒生长和致密化过程，导致局部烧结不完全，从而在宏观上形成表面段差。

热应力与残余应力

烧结过程中的急剧温度变化即升温或降温阶段以及材料热膨胀系数的各向异性，会在陶瓷工件内部诱发热应力。当热应力集中于特定区域并超过材料的强度极限时，可能导致塑性变形、微裂纹甚至宏观裂纹。即使未达到开裂程度，局部的应力释放和应变也会导致表面形貌的改变，从而形成段差。此外，冷却过程中，不同区域因冷却速率差异或相变不均引起的体积变化，会产生残余应力，这些残余应力同样可能在表面累积，最终表现为段差。

影响段差形成的关键因素研究

段差的形成受到从原材料到工艺参数等一系列因素的综合影响，以下是主要的研究方向。

原料粉末特性

粒度与粒度分布：纳米级或亚微米级的超细粉末具有更高的表面能和烧结活性，理论上更易致密化。然而，过细的粉末在压制时易团聚，导致压坯密度不均。宽泛的粒度分布则会导致不同尺寸颗粒间的烧结动力学差异，加剧收缩不均。研究表明，采用双峰或多峰粒度分布的粉末，在一定程度上可以优化颗粒堆积，提高压坯均匀性，从而减少段差。

粉末形貌与团聚：球形、规则形貌的粉末流动性好，填充和压实更均匀。不规则或片状粉末容易产生架桥效应和团聚，导致压坯内部孔隙和密度分布不均。研究压制前粉末的解团聚技术对降低段差至关重要。

化学纯度与杂质：杂质元素，即使是微量的，也可能在烧结过程中形成低熔点相、固溶体或析出物，改变晶界能和晶界迁移速率，从而影响致密化过程的均匀性。

成型工艺参数

压制压力与速率：压制压力不足导致压坯密度低、孔隙率高，烧结收缩量大且不易控制。而压制压力过高可能导致弹性后效、脱模开裂或分层，同样引发段差。合理的压制速率能确保气体充分排出，减少内部缺陷。

粘结剂与润滑剂：粘结剂的选择、添加量及均匀分散是关键。粘结剂应在烧结初期完全挥发且无残留，否则其分解产物会形成气体，诱发气泡或孔洞缺陷。润滑剂有助于降低模具与粉末间的摩擦，提高压坯密度均匀性。

烧结工艺参数

烧结工艺过程是影响段差形成的关键因素，也是研究的重点：

烧结温度：烧结温度直接决定了烧结动力学的速率。温度过低导致烧结不充分，致密化不足，孔隙率高。温度过高则可能导致晶粒异常长大、过烧变形，甚至出现液相，从而加剧段差。精确的温度控制和均匀的温度场是抑制段差的关键。

保温时间：适当的保温时间有助于晶粒充分长大，孔隙排出，达到最佳致密化。但过长的保温时间可能导致过度烧结，晶粒粗大，甚至引发异常晶粒生长（ABSG），反而增加段差。

升温与降温速率：快速的升温速率可能导致压坯内部的热应力过大，引发开裂或爆裂。同时，有机粘结剂的快速分解也可能产生大量气体，导致缺陷。快速降温则可能在工件内部产生巨大的残余热应力，特别是对于热膨胀系数大的材料，易形成微裂纹或加剧表面段差。优化的烧结曲线，包括合理的升温、保温和降温阶段，是减少段差的关键。

烧结气氛：烧结气氛（空气、真空、还原气氛、惰性气体等）会影响材料的烧结活性、化学反应以及孔隙中气体的排出。例如，在还原气氛下烧结可能会促进某些氧化物的分解产生气体；而在真空烧结中，孔隙中的气体更容易排出，但也会加速某些挥发性组分的流失。

工件几何形状与尺寸

复杂几何形状的工件在成型和烧结过程中，由于应力分布和传热差异，更容易出现段差。尖角、薄壁和厚壁交界处是应力集中和温度梯度的敏感区。大尺寸工件则面临更大的温度不均匀性挑战，其内部和表面的烧结收缩差异会更加显著，从而加剧段差的形成。

光谱共焦位移传感器在表面段差研究中的应用

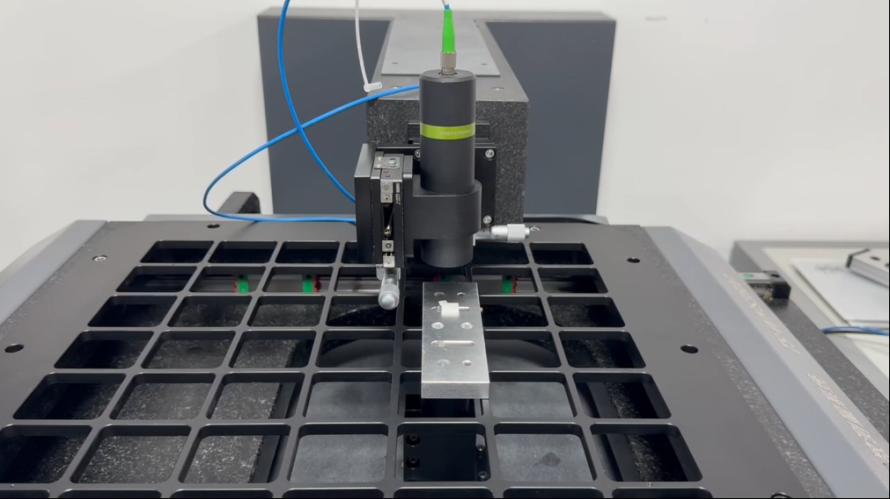

光谱共焦位移传感器基于色散原理，利用宽带光源通过一个特殊的色散透镜，将不同波长的光聚焦到不同深度的焦平面上。当被测物表面与某个特定波长的焦平面重合时，该波长的光会高效反射回传感器，并被光谱仪探测。通过分析反射光的最强波长，即可精确计算出被测点与传感器之间的距离。其在段差研究中的优势体现在：

非接触式无损测量

避免了传统接触式测量对精密陶瓷工件表面的划伤或污染，尤其适用于高附加值、高表面质量要求的陶瓷部件。

超高精度与分辨率

能够达到纳米级甚至亚纳米级的轴向测量精度，横向分辨率也达到微米级，能够精确捕捉陶瓷表面微小的段差高度、宽度和形貌特征，为段差的定量分析提供了可靠数据。

对表面特性不敏感

光谱共焦传感器对被测物的颜色、透明度、粗糙度等表面光学特性不敏感，能够稳定测量不同种类和表面状态的陶瓷材料。

在段差研究中，光谱共焦位移传感器可用于：

工艺参数优化

对不同烧结温度、保温时间、升降温速率等工艺参数下制备的陶瓷样品进行段差形貌测量，通过定量分析段差高度、频率、面积等参数，指导烧结工艺的优化，以达到最小段差甚至消除段差。

机理验证

结合显微结构观察，通过光谱共焦数据验证不同烧结机理（如气泡演化、晶粒长大）对段差形成的影响，建立宏观形貌与微观结构之间的关联。

质量控制

作为生产线上的在线或离线检测工具，快速准确地识别和剔除存在严重段差缺陷的产品，提升产品合格率和可靠性。
