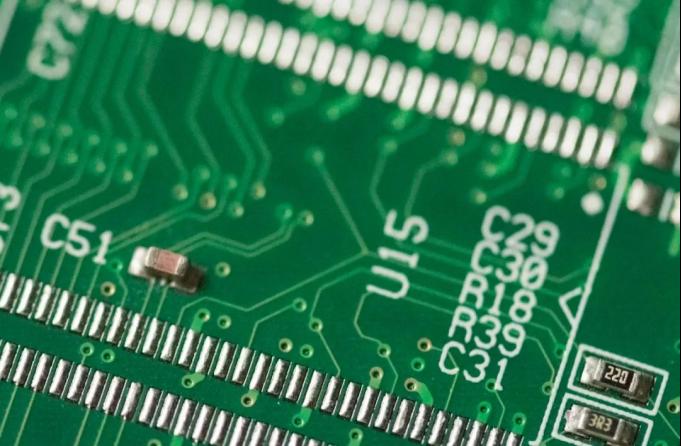

涂敷在PCB和元件表面的防护膜,主要是为了隔离环境因素的影响,避免或减少电气性能降低。涂层厚度一般在0.1~0.2MM之间,具有一定耐受机械冲击和振动的影响。特殊的材质还具有绝热的作用。
没有一种涂层能完全抵御各种环境因素的影响,而且这些因素有累积效应,并将最终破坏涂层所能提供的保护。影响的因素有:
1、湿气。湿度过大,会使导体间的绝缘电阻大大降低,加速高压击穿。
2、污渍。如身上的油脂、指印、化妆品及食品油渍。
3、其他工作环境如盐雾、眇土、灰尘、燃料、酸、其它腐蚀性蒸汽以及霉菌。
