小知识 | 绝缘电阻&绝缘强度测试方法

来源：因德瑞（佰测传感科技）

发布时间：2024-12-17

绝缘电阻和绝缘强度的测量是压力传感器验收的重要项目。而测试的条件、一般规定及试验方法，是确定测量结果的重要因素。

下面的知识内容引用了标准 JB/T 10524—2005（硅压阻式压力传感器）和标准 GB/T 15478—2015（压力传感器性能试验方法）。

1. 试验条件

1.1. 环境条件传感器的参比性能试验应在下述参比大气条件下进行：

1.1.1. 温度：18℃～22℃；

1.1.2. 相对湿度：60%～70%；

1.1.3. 大气压力：86kPa～106kPa。

2. 一般试验大气条件

当传感器不可能或无必要在参比大气条件下进行试验，推荐采用下述大气条件：

2.1. 温度：15℃～35℃；

2.2. 相对湿度：30%～85%；

2.3. 大气压力：86kPa～106kPa。

注：在试验期间，允许的温度变化每小时不大于1℃。

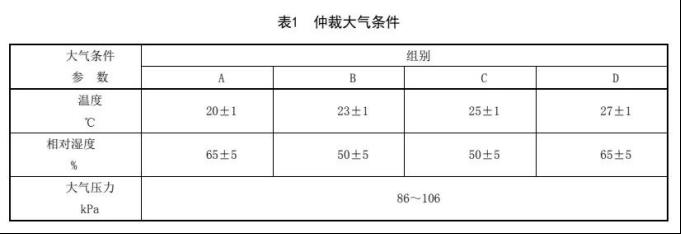

2.4. 仲裁大气条件当对试验结果有争议时，经供需双方商定后，可从表1中任选一组大气条件进行试验。

3.其他环境条件

除了上述大气条件外，试验还应在下述环境条件下进行；

3.1.1. 磁场：除地磁场外，应无其他外界磁场；

3.1.2. 机械振动：应无机械振动。

4. 试验设备

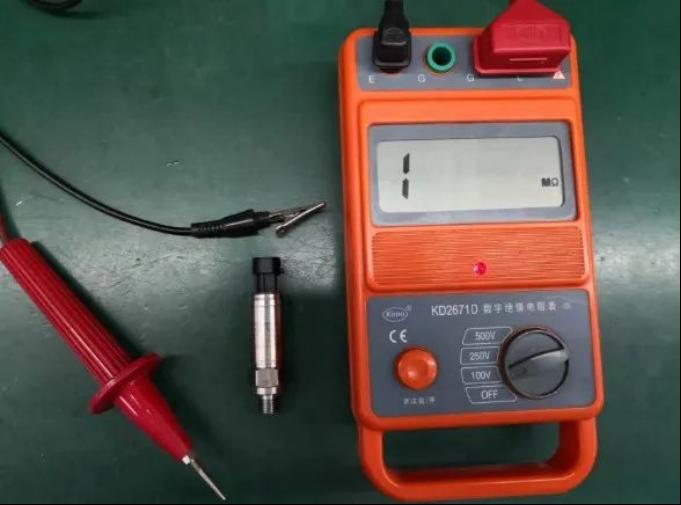

4.1. 数字式式绝缘电阻测试仪（测试电压100V）。

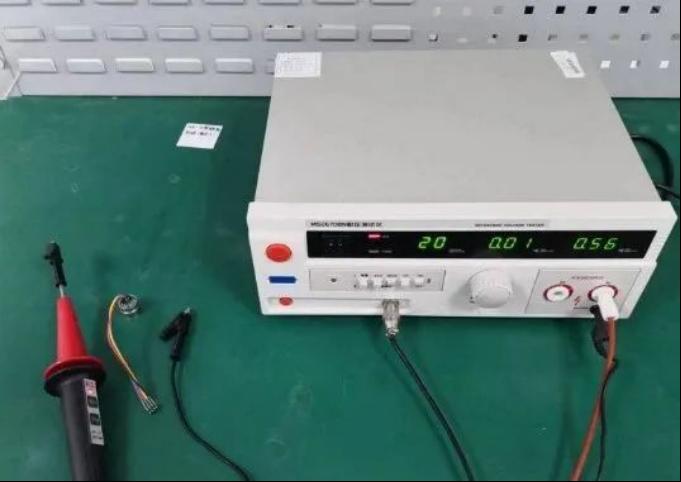

4.2. 数字式绝缘强度测试仪

5. 一般规定

5.1 外观传感器的外观应无明显的瑕疵、划痕、无毛刺、锈蚀和损伤，焊接处应牢固可靠。

5.2 标志传感器的标志应清晰、正确无误。

5.3 放置时间试验前，被试传感器应在试验环境条件下放置，放置时间应不小于1h。在试验期间，允许的温度变化每小时不大于1℃。以避免凝露带来的绝缘电阻的下降。

6. 试验方法

在被测传感器不施加激励电源条件下，用绝缘电阻测试仪或绝缘强度测试仪给传感器测试，传感器引出端与壳体之间的绝缘电阻和绝缘强度符合产品技术指标。

注1：试验过程中，如果试验条件和参数超出了本知识规定的范围，应由供需双方协商规定特性参数的合适限值。

注2：传感器表面凝露会导致传感器绝缘电阻和绝缘强度降低。
