温湿度传感器解析：从原理到应用的深度探索

 一、导语

传感器作为信息时代的“触角”，如同人类的感官，不断捕捉着周围环境的微妙变化，并将这些变化转化为可量化、可处理的数据。因此，深入了解和掌握传感器的相关知识，对于推动科技进步、提升生活质量具有重要意义。

感算商城策划了《传感世界全解析》专题内容，带大家走进传感器的世界，领略它们的神奇魅力。首期，我们将介绍传感器中的“感觉高手”——温湿度传感器。

二、温湿度知识

温湿度跟我们的生活息息相关，小到居家环境的舒适度、物品的妥善保存，大到天气预报的准确性、农作物的茁壮成长，乃至工业生产的顺利进行等。

在谈论湿度时，我们通常会提到相对湿度（RH，Relative Humidity）。相对湿度是指空气中的水汽压与相同温度下饱和水汽压的百分比，或者说是湿空气的绝对湿度与相同温度下可能达到的最大绝对湿度的比值。在常见的温湿度计上，你可能会看到60%、70%这样的数值，就是相对湿度的直观体现。

除了相对湿度之外，还有一个同样重要的概念——绝对湿度（AH, Absolute Humidity)。绝对湿度是每立方米湿空气中所含水蒸气的质量，与相对湿度相比，绝对湿度更加直接地反映了空气中水蒸气的实际含量。

另外，随着温度的升高，空气中的水蒸气含量也会相应增加，从而导致绝对湿度的上升。

三、古代怎么测试湿度？

尽管古人没有现代相对湿度的概念，但他们仍能通过观察自然现象来感知空气湿度。例如，西汉时期，人们利用羽毛和木炭制作了简易的湿度计，通过木炭吸水变重的原理来测量湿度。古代文献如《淮南子》和宋代梅尧臣的诗中也记载了通过观察自然现象来判断湿度的方法。如：

西汉《淮南子》记载 “风雨之变 可以音律知也”

西晋“河中飞尘起，野田无生草湿菌生枯篱，润气醭素裳干燥和旱情的严重。

宋代梅尧臣的梅雨诗中“ 湿菌生枯篱，润气醭素裳” 润气指的就是湿气。

在欧洲，16世纪中叶才开始尝试用鸟兽肠子制成的弦线、或用野雀麦芒的长度变化来测知大气的湿度。

直到18世纪瑞士科学家索絮尔发明了毛发湿度计，毛发在湿度变化的情况下长度可以变化四十分之一，至此湿度测量才有了真正的计算价值。

四、现代温湿度传感器的测量

现代温湿度传感器运用多种精妙的工作原理来实现对湿度的精确测量。其中，基于材料吸湿性质的传感器是一类常见的设计。这类传感器，如湿敏电阻和湿敏电容，利用水分子极性的特点，当它们吸附在材料表面时，会改变材料的电学性质，如电阻或电容值，从而实现对湿度的感知和测量。

另一种方法是利用物理量在不同湿度空气中的传播特性差异进行测量。例如，热敏电阻式湿度传感器，利用潮湿空气与干燥空气在热传导速度上的差异，通过比较两个不同环境下NTC热敏电阻的阻值变化，来精确测量湿度。一个NTC被置于密封的干燥金属盒中，另一个则暴露于潮湿的空气中。由于两种空气的热传导性质不同，两个NTC的阻值会产生差异，从而引发测量电压的变化，实现湿度的精确测量。

此外，微波、超声波以及红外线技术也被广泛应用于湿度测量领域。这些传感器利用微波、超声波或红外线在含水蒸汽的空气中传播时产生的损耗来测量湿度。通过精确测量这些物理量的损耗程度，传感器能够实现对湿度的精准感知和测量。

五、温湿度传感器分类

湿敏电阻

湿敏电阻种类很多，如金属氧化物湿敏电阻、硅湿敏电阻、陶瓷湿敏电阻等。

湿敏电阻的特点是在基片上覆盖一层用感湿材料制成的膜，当空气中的水蒸气吸附在感湿膜上时，元件的电阻率和电阻值会发生变化，利用这一特性即可测量湿度。其优点是灵敏度高，缺点则是线性度较差。

湿敏电容

湿敏电容一般由高分子薄膜电容制成。当环境湿度发生改变时,湿敏电容式传感器的介电常数发生变化,其电容量也发生相应变化,其电容变化量与相对湿度成正比。

湿敏电容式传感器的主要优点是灵敏度高、响应速度快、容易实现小型化和集成化。

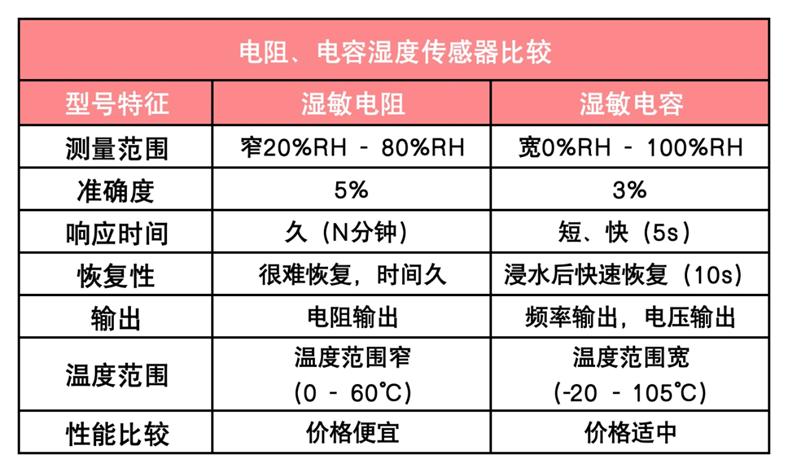

湿敏电容和湿敏电阻的对比

半导体及IC湿度传感器

常见的还有二极管湿敏器件和MOSFET湿度敏感器件等。由于其具有封装小，响应速度快，精度高的特点，因此易于和半导体电路集成在一起。

由于温度和湿度的相关性，市面上的IC类传感器一般都集成了温度和湿度的测量数据。

六、温湿度传感器的典型应用

温湿度传感器，就像是科技世界中的“感觉高手”，正广泛应用于各行各业。接下来，我们挑选了一些典型行业来探讨一下它的应用价值。

1、汽车应用

在汽车领域，温湿度传感器扮演着至关重要的角色。它们被广泛应用于发动机电喷系统的精准调节与控制，确保车辆动力输出的高效与稳定。同时，这些传感器也助力汽车防雾系统的检测与控制，提升行车安全。

人体舒适度的感受与温度、湿度条件紧密相关。在汽车内部，自动空调系统凭借温湿度传感器的精准反馈，能够智能调节车内温度，进一步提升了乘客的舒适度。

此外，温湿度传感器还应用到新能源汽车的充电桩漏水检测、电池包湿度检测等。

2、工业应用

在工业制造领域，环境的温湿度以及洁净度的精准控制至关重要。因此，RS485和无线通讯温湿度变送器得以在工厂制造车间广泛普及与应用，为生产环境的优化及控制提供了有力支持。

此外，工业打印机在运作过程中，也会借助温湿度传感器进行环境测试，从而精确调整墨盒的打印效果，确保打印质量的稳定与提升。

除此之外，温度传感器还广泛应用于农业大棚的温湿度检测、气象仪，粮仓，烤烟设备等。

3、医疗应用

在医疗领域，温湿度传感器广泛应用于呼吸机和监护仪中，它们能够精确调控输送给病人的温湿空气，为患者营造更加舒适的治疗环境。

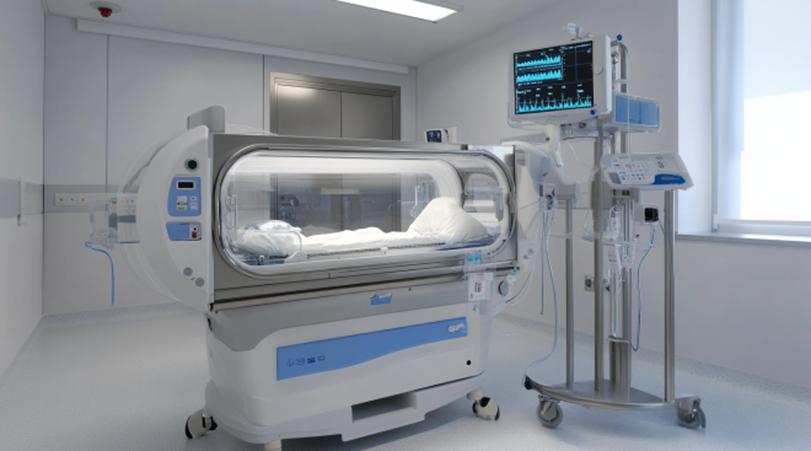

医疗育婴箱同样离不开温湿度传感器的助力，它们实时监测箱内环境，确保婴儿能够在最适宜的温度和湿度条件下健康成长。

4、智能家居及家电

温湿度传感器在家电领域的应用极为广泛且多样。在冰箱中，它们精确监测不同区域的温湿度，为蔬菜水果提供最佳的保鲜环境。当微波炉用于烹饪食物，如烤制爆米花时，温湿度传感器能够检测并调节烤制过程中的温湿度，确保食物达到理想的口感。

家用温湿度计则是衡量家居环境舒适度的得力助手，帮助人们随时掌握室内温湿度状况。

还有加湿器、各类储存柜（红酒柜、茶叶柜、相机柜等）都离不开温湿度传感器的检测。

七、温湿度传感器的使用注意事项

1、焊接完成后务必进行水合处理。如果忽略这一步，传感器的湿度基准将会出现偏差，从而导致最终测量的湿度数据不准确。焊接后24至48小时进行水合的主要原因是，焊接过程中传感器内部的湿敏材料可能会失去水分，水合可以恢复其正常状态。

2、切勿在PCB板上涂抹三防胶。虽然许多传统电路板习惯性地涂抹一层三防胶以保护电路，但对于温湿度传感器而言，三防胶可能会污染传感器的感湿窗口，从而影响其正常工作。

3、禁止将温湿度传感器置于高湿度环境中。因为在高湿度条件下，当温度降低时，容易产生水蒸气凝结形成水珠，使传感器达到饱和状态。对于湿敏电阻型传感器，这种饱和状态可能会导致其损坏；而湿敏电容型传感器在水珠蒸发后，通常可以恢复测量功能。

4、防止灰尘污染。在恶劣环境下，可以考虑为传感器加装一层防水透气膜，以有效阻挡灰尘进入并同时保持透气性能。

八、结语

这一期的温湿度传感器就介绍到这里，感算商城现已集结了包括TE、奥松等在内的众多国内外知名温湿度传感器品牌及商品。如有选型需求或采购意向，欢迎随时联系感算商城。

更多传感器精彩内容，请关注感算商城，我们下期再会。
