传感器（例如倾角传感器）经常与PLC配合使用，其中西门子PLC综合性能优越，受到很多用户的欢迎。数字量输出型传感器和模拟量输出型传感器均能与PLC连接，本文主要的是传感器与西门子PLC的数字量通信问题。

西门子PLC中有些型号是带串口的，例如常用的S7-200 SMART，这种情况下与倾角传感器进行串口通信非常方便，二者都采用MODBUS-RTU协议，传感器供电后，与S7-200 SMART的串口连接，连接方式是3黄8绿，即PLC的串口3脚接传感器的黄线（A端），PLC的串口8脚接传感器的绿线（B端）。连接好后，通过编程即可实现二者通信，笔者有编好的通信例程，如有需要可联系获取。有些西门子PLC型号中，不带串口，例如西门子1200、1500系列等，只有网口，没有串口，这种情况下PLC该如何与传感器通信呢？有以下2种解决方案。1、PLC端处理在PLC端扩展硬件通信模块，增加串口通信模块6ES7 541-1AB00-0AB0，这样即可实现数字量通信。2、传感器端处理

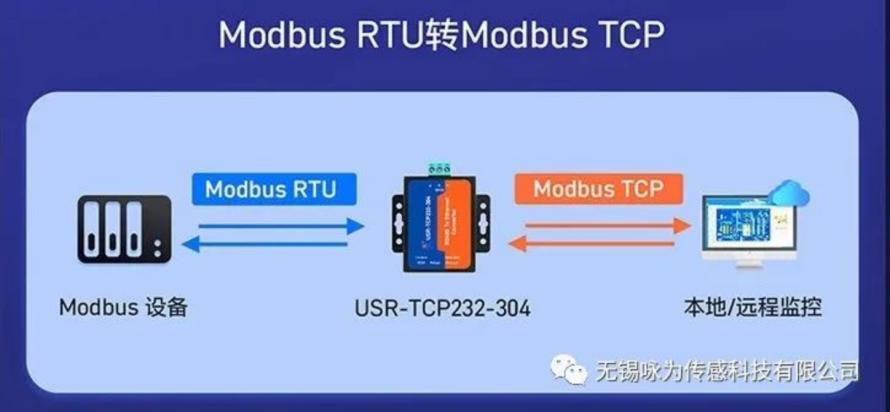

对于没有串口硬件的西门子PLC，可以通过外连配件设备实现。如图所示，传感器选用MODBUS-RTU格式输出，通过有人物联网公司的TCP232-304模块进行转换，数据格式由MODBUS-RTU转化为MODBUS-TCP，硬件接口由串口转化为网口，即可顺利实现数字量通信。
