Float Stack 车规级浮动板对板连接器

来源：Molex(莫仕)

发布时间：2026-08-03

随着汽车技术的快速进步和车辆日益互联，设计工程师在电动汽车（EV）应用中寻求更高的灵活性和高性能的解决方案。Float Stack浮动式堆叠连接器提供多种配合高度，以满足这些多样化的电路设计需求。该系列连接器支持大电流应用，同时较大的浮动范围可补偿累积公差，实现顺畅的自动化组装。该系列浮动式堆叠连接器凭借卓越的抗振性能，确保在苛刻环境下的连接可靠性。

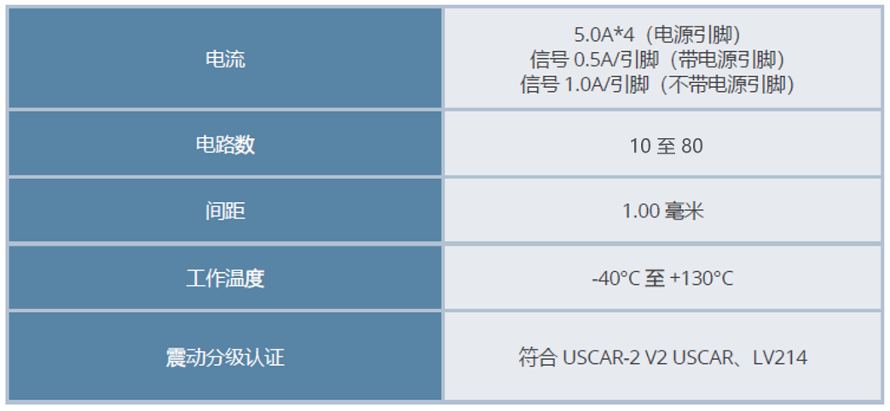

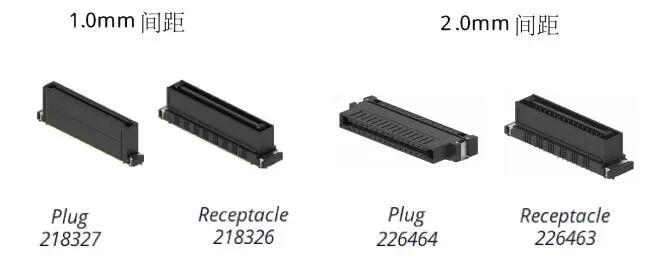

产品系列

Part.1

产品优势及特色

提供设计灵活性

各种插配长度（19.00至26.00mm）*和电路规格（10至80）可满足客户需求。

使用公差补偿实现自动化装配

x、y和z方向上有+/-0.75mm宽幅浮动范围，使得自动组装以及盲插操作更容易，支持大规模自动化量产提高生产效率。

满足高电流需求

电源引脚选项可有效处理高电流要求。

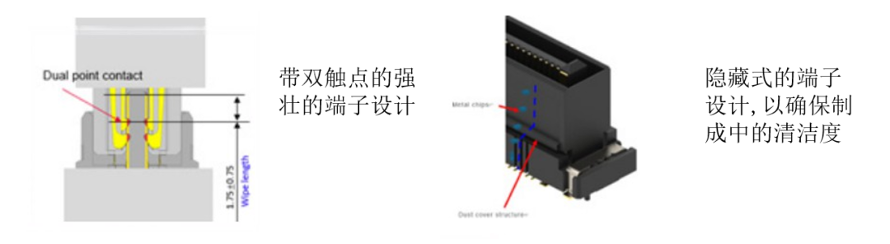

通过出色的抗震性能提高接触可靠性

这些连接器有两个触点，可提高接触可靠性。

更多配高及更多位数

Float Stack 1.00mm系列配高范围：

13.00-34.00mm(8.00-12.00mm设计优化中)
1.00mm间距堆叠式位数：10至80位
2.00mm间距Right-Angle位数：10-40位

注：12.00mm-18.00mm及27.00mm-34.00mm两种电路规格产品正在开发中。

通过车规级 USCAR-2 V2& LV214测试

Part.2

规格参数

参考信息	包装：凹盒带状带盖设计单位：毫米 RoHS：是不含卤素：是不含氟表面活性剂(PFAS)：是
机械	间距：1.0/2.0mm 插配长度：19.00、20.00、21.00、22.00、23.00、24.00、25.00、26.00mm 12.00mm-18.00mm和27.00mm-34.00mm（正在开发） *高度^1： 1.0:13-34mm 2.0:Right-Angle 宽度：10.80mm 长度（插头）：*15mm+（N/2 引脚1.00mm） *长度^2：TP+15mm 位数： 1.0:10 to 80 2.0:10 to 40 扣合次数：30 cycles 浮动量（xyz三轴）：±0.75mm（x、y、z）引线：±1.5mm 触点类型：双接触擦拭长度：端子触点1：2.52±0.75mm 端子触点2：1.42±0.75mm 电源触点：1.85±0.75mm 结构类型：垂直电路规格：10至80个电路耐用度（最大值）：20次插拔震动分级：*USCAR-2V2 1:1.0间距8~12mm在优化设计阶段 2:TP=(位数/2)间距
电气	额定电压（最大值）：200V^3 电流（最大值）：* 0.5A/信号引脚带5A电源^4引脚 1.0A/信号引脚（不带电源引脚）流通能力（最大值）：* 0.5A/signal 5A/Power4 速率^4：1Gbps(SGMIl) 触点电阻：信号引脚：<60毫欧电源引脚：<30毫欧耐电压：1000V 绝缘电阻：*100兆欧 3:基于IEC_60664_1，污染等级1 *4:基于模拟的数据
物理参数	外壳：LCP UL 94V-0 触点：铜合金电镀：触点区：金焊尾区：金板底：镍工作温度：-40°C至+130°C
