ST微型驱动器助力小型家电设计：封装更小巧，布局更灵活

来源：STMicroelectronics(意法半导体)

发布时间：2026-04-27

驱动器级创新产生重大突破，简化交流电源控制设计

意法半导体（ST）发布了一款体积非常紧凑的晶闸管栅极驱动器。新产品专为吹风机等交流电小家电开发设计，内置创新的隔离型变压器，可实现更简洁、更纤薄的电源设计。

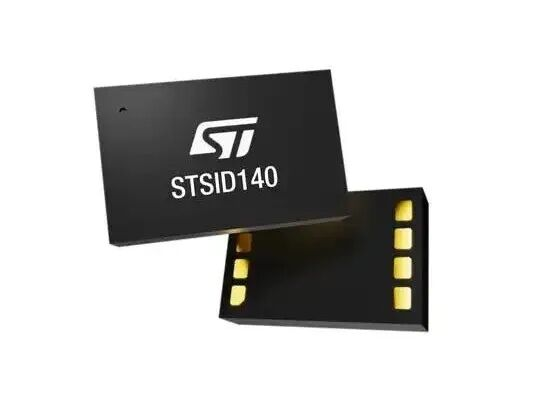

新微型驱动器STSID140-12采用5.35mm×3.45mm无引线DFN封装，高度仅1.2mm。嵌入式变压器安装在封装基板上，虽然变压器尺寸很小，但是绝缘电压可达到1250V(RMS)，确保终端设备安全、可靠地运行。

此外，STSID140-12还具备更强的抗电磁波干扰能力，仅需要一个极小的交流输入滤波电容即可满足电磁兼容性标准满足发射与辐射发射的限值要求，从而节省更多空间并降低物料清单（BOM）成本。此外，该表面贴装封装支持自动化装配生产线，可减少产品生产过程中的人工接线工作量。

晶闸管又称可控硅整流管（SCR），是一个经过市场检验的成本低廉的功率开关器件，特别适合那些供电直接用市电的产品设备，例如，调光器、电暖器和电机驱动类设备。晶闸管的核心优势包括触发简单、自然换流，以及对瞬态电压和浪涌电流的耐受能力，只需极少外围电路即可直接控制阻性或感性负载。尽管该技术已经十分成熟稳定，但是意法半导体的新驱动器仍能显著改进晶闸管电路设计，实现更小的体积、更低的物料成本和更高的可靠性。

STSID140-12支持过零开关与相角控制两种模式，可用于调光器或电机驱动器的功率调节。该驱动器直接从3.3V逻辑输入信号生成栅极控制信号，40mA最大输出电流可驱动大功率晶闸管、双向可控硅和固态继电器。该栅极驱动器内置欠压锁定（UVLO）保护，具备高静电放电（ESD）抗扰度，爬电距离达3.92mm。
