村田高频电感器的主要构造

来源：VICTRONICS

发布时间：2026-01-30

电感是一种能将电能通过磁通量的形式储存起来的被动电子元件。通常为导线卷绕的样子，当有电流通过时，会从电流流过方向的右边产生磁场。

电能以磁能的形式存储，使直流电通过而交流电无法通过，利用电感的这种特性可应用于各种用途。

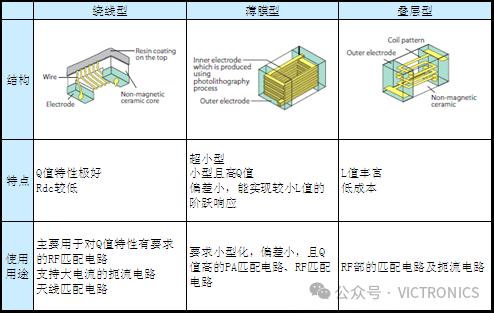

村田高频电感器构造主要分为绕线型、叠层型、薄膜型。村田各高频电感器构造的各种特性差异及其构造的使用方法。

图示的高频线圈和1005尺寸的各种结构 (绕线型、叠层型) 的Q值的频率特性。如图1所示，绕线型的特点是Q值远高于叠层型。
薄膜型的特点是有小型的0603尺寸、0402尺寸商品。

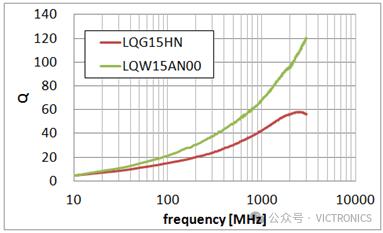

图1: 叠层型LQG15系列与绕线型LQW15系列的Q值特性比较 (均为2.7nH)

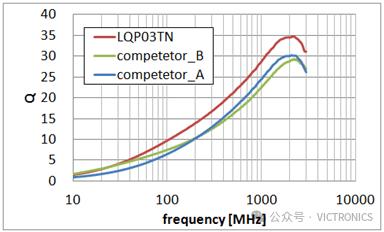

图2: 0603尺寸、LQP03TN系列与同行业叠层型产品的Q值特性比较 (均为10nH)

高频线圈主要用于手机、无线LAN等高频电路中。下面将介绍各构造高频线圈的主要用途。

绕线型LQW系列的特点是Q值较高。由于Q值越高，滤波器带通的衰减特性越好，所以它可使用于RF部的匹配电路上。另外，由于通过它可确保天线的收发信号灵敏度，因此也经常被用于天线的匹配电路上。其次，因其低Rdc特性，也适用于大电流流过的扼流电路中。

薄膜型LQP系列的特点是，它利用感光法形成电极，从而可实现对线圈模型的细微加工，在实现小型化的同时具备较高的Q值特性，且L值的偏差较小，能实现较小L值的分布响应。目前，为顺应小型化趋势，正在批量生产占主流地位的0603尺寸及业内超小型化的0402尺寸的产品。可用于需要小型化，偏差小及小L值分布响应的RF部匹配电路和共振电路中。另外，也可用于注重小型化及低Rdc的扼流电路中。

叠层型构造虽有3种结构且Q值也较低，但由于其L值偏差及规格、价格等整体的平衡性较好，因此被广泛使用于RF的匹配电路、共振电路及扼流电路中。
上述3种构造各具特色，根据其特色其使用方法也各不相同。
