高精度汽车用晶体谐振器，宽工作温度范围内实现±40ppm频率偏差
来源：Murata（村田）
发布时间：2025-12-19
株式会社村田制作所开发了村田首款“HCR/XRCGE_M_F系列”汽车用晶体谐振器，在-40～125°C的宽工作温度范围内实现了±40ppm频率偏差的较高精度（频率偏差是包括了频率公差、频率温度特性、频率老化的综合偏差）。本产品已开始批量生产。
RCGE_M_F系列产品
随着汽车的电气化和高功能化发展，在车载TPMS、RKE和wBMS等系统中配备了许多使用Bluetooth® Low Energy (BLE)和ZigBee™等通信标准的设备，因此，从多个设备发出多个无线通信信号相互交织的情况越来越多。
在这样的环境中，需要让各设备的IC之间的信号发送时间准确地实现同步，以便正确接收每个通信标准所使用的电信号的频率，避免IC之间的通信错误。因此，需要能够生成稳定的时钟信号（即具有固定间隔的稳定周期信号）的高精度时钟元件。

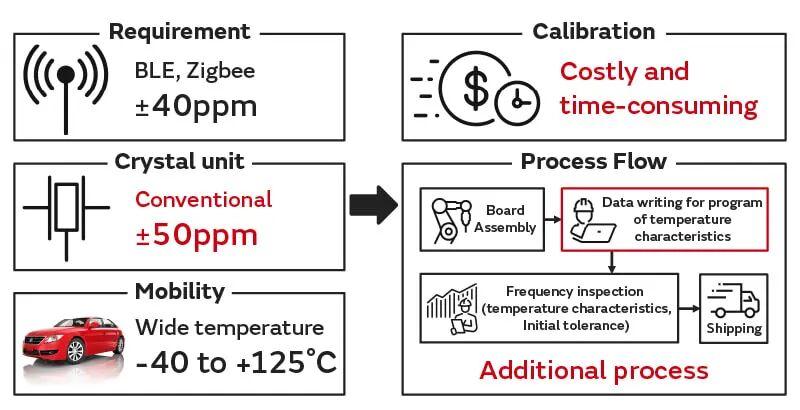

常见车载晶体的问题
另一方面，在现有的时钟元件中，所使用的各个晶体振荡器的频率精度存在个体差异，而且，安装后，一旦车载设备达到了使用温度，晶体振荡器的频率就会发生变化，存在偏离通信标准要求的频率精度的问题。因此，在车载设备的生产工序中，为了保持频率精度在要求的范围内，需要将校正系数写入无线控制IC的校准工序。该校准工序所花费的时间和成本是一个问题。

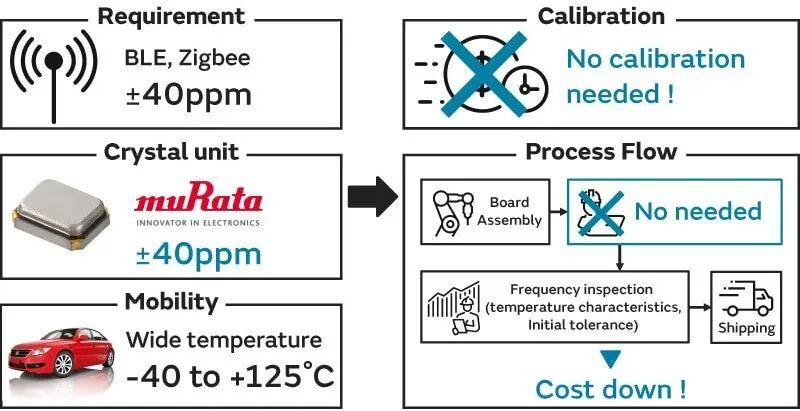

村田的晶体谐振器
而且，随着车载设备小型化发展，所配备元件的高密度安装，采用高性能IC等，也导致了电路板电路的温度上升问题。因此，需要具有高精度且能够承受高温的电子元件。
因此，村田利用特有的晶体原石和对谐振器的设计进行优化，开发出了村田首款在-40〜125°C的宽工作温度范围内实现±40ppm频率偏差的高精度产品。由此，在车载设备生产过程中，可以省去过去必不可缺的校准操作，为车载设备的稳定运行做出了贡献。

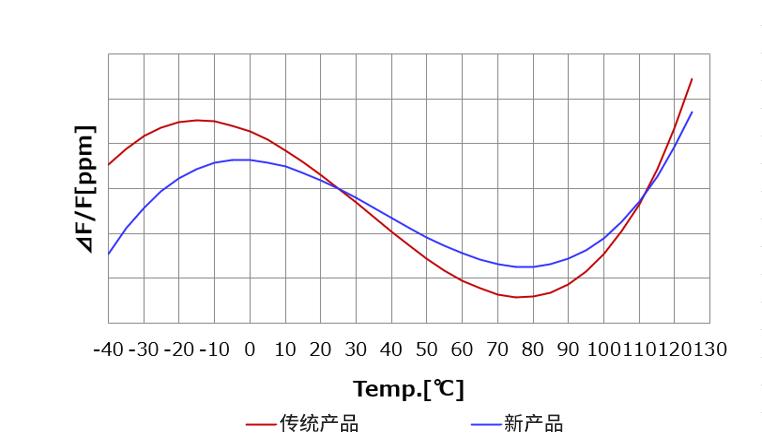

村田专有的技术改进温度特性
主要特点
兼具高精度和宽工作温度范围
在-40～125°C的宽工作温度范围内实现了±40ppm频率偏差的村田首款高精度汽车用晶体谐振器。
实现了高可靠性和低故障率
通过村田特有的树脂密封包装，除了有机异物之外，还能筛选无机异物，因此确保村田供应高质量的产品。
确立了稳定的供应体制
通过村田特有的封装结构，从多个供应商采购零件，由此实现稳定生产。
主要规格
|
频率 |
32MHz～48MHz（BLE支持产品） ※预定依次扩大支持的频率 |
|
频率公差 频率温度特性 频率老化(15年) |
±40ppm以内 |
|
负载容量(Cs) |
6pF～10pF |
该产品主要用于像TPMS、RKE、wBMS那样配备了车载BLE的车载设备等。其中：
TPMS(Tire Pressure Monitoring System)：无线传输轮胎气压等信息并实时监控的系统。
RKE(Remote Keyless Entry)：利用无线技术、无需使用钥匙即可解锁车门的系统。
wBMS(Wireless Battery Management System)：无线化的电池管理系统。
今后，村田将继续致力于开发满足市场需求的晶体谐振器，助力汽车的高功能化发展。
