在医疗、工业与能源领域，设备对电源性能与可靠性的要求日益提高。无论是工业和能源中的储能系统、可再生能源设施，还是直接接触人体的医疗设备，这些高性能应用都依赖具备高绝缘性与高可靠性的DC-DC转换器，以保障电子设备更高效、稳定地运行。

村田针对高性能市场，推出了新一代表面贴装型小型化DC-DC转换器“NXJ1T系列”。该产品具有4.2kV DC高绝缘耐压、低漏电流及高可靠性。

NXJ1T系列主要特性

高绝缘性能、低漏电流设计及高可靠性

有助于提高应用场景的可靠性和安全性。

效率提升：

实现了约80%的效率，并且支持低开关频率（500kHz至2MHz）。

小型化设计

尺寸为13.70mm(L)*10.55mm(W)*4.04mm(H)，有助于节省设备空间。

符合与安全和医疗相关的标准

本产品支持UL62368和2ANSI/AAMI ES60601-1。

高绝缘、低漏电、高可靠：如何做到？

村田的这款新一代DC-DC转换器，是怎么做到高绝缘、低漏电、高可靠的呢？

首先，NXJ1T系列具有高绝缘耐压优势，一个主要原因是其得益于村田专有的封装制造技术。

这款小型化表面贴装型的DC-DC转换器，采用了村田专有的创新绕组技术”Block Coil“，在紧凑的封装内实现高隔离耐压，即使开关或控制器发生故障，也能形成隔离屏障，从而实现了出众的热性能、机械性能和绝缘性能，加强了产品的安全性。

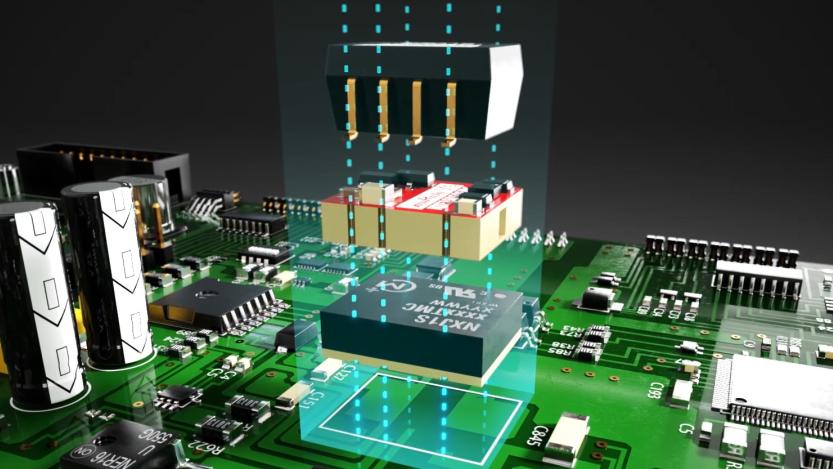

村田专有的创新绕组技术”Block Coil“，在紧凑的封装内实现高隔离耐压

传统的DC-DC转换器采用隔离材料形成隔离屏障，树脂灌封层内部的微小局部放电可能导致微孔的形成，这些微孔随着时间的推移而聚结，导致隔离屏障的永久性击穿，从而使任意的高压放电都能够从输出端传导到输入端，反之亦然。

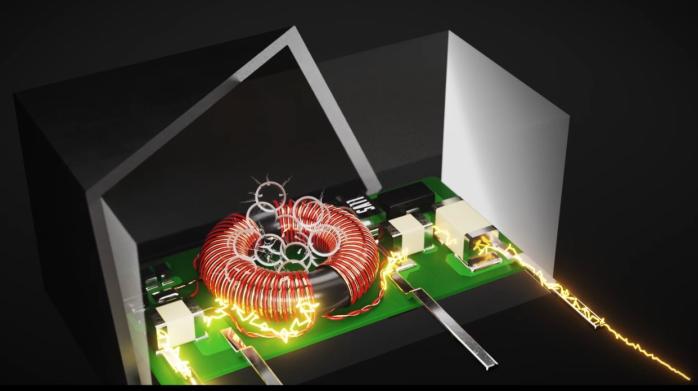

传统DC-DC转换器树脂灌封层内部的微小局部放电可能导致微孔的形成

这款新型转换器模塑封装所采用的实心隔离材料，具有远超传统转换器好几倍的局部放电耐受能力。即使发生放电，依然能够维持隔离屏障的完整性，有效遏制微孔的产生。

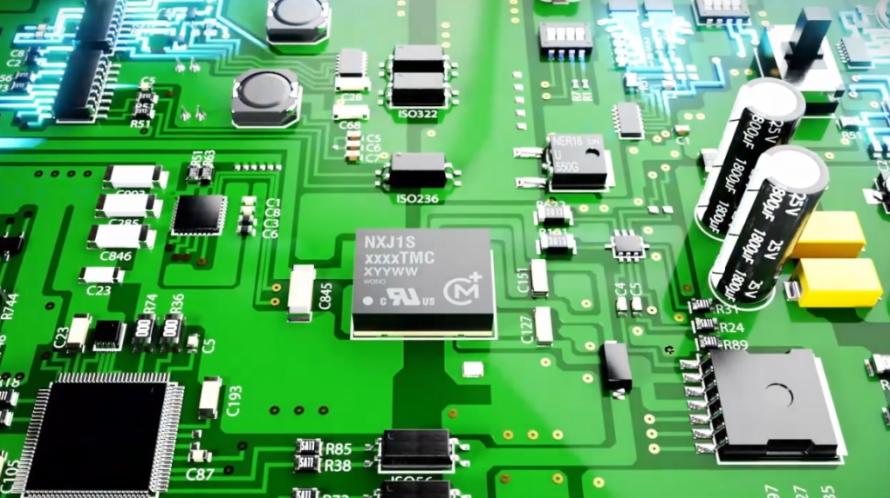

新型转换器模塑封装具有远超传统转换器好几倍的局部放电耐受能力

其次，传统的DC-DC转换器通常采用双绞线绕制的变压器，线圈间距较近，容易导致较高的电容耦合。这意味着输出侧开关产生的任意噪声都可能被反射至输入电路。这可能导致控制电路出现误触发，从而需要使用更多的滤波元件，进而增加成本。

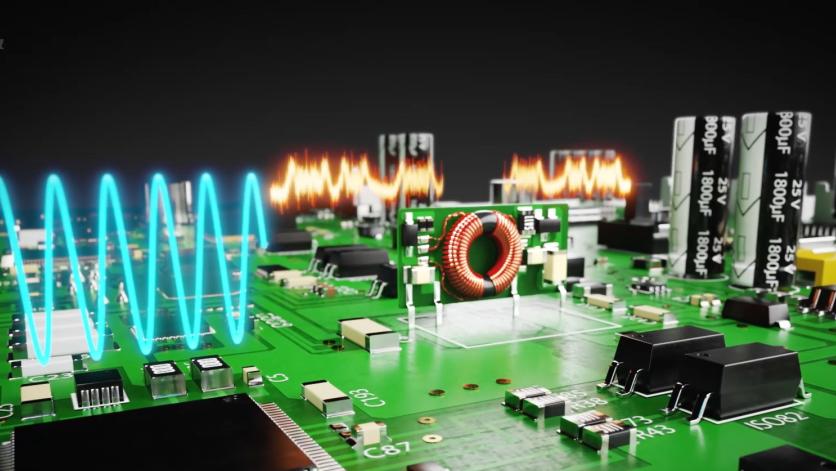

传统DC-DC转换器采用双绞线绕制的变压器，容易导致较高的电容耦合

而这款新型转换器内的变压器则采用实心骨架上的独立绕组，可实现行业内居先的低绕组间容抗，形成高频隔音屏障，其共模瞬态抗扰度（CMTI）超过200kV/uS。

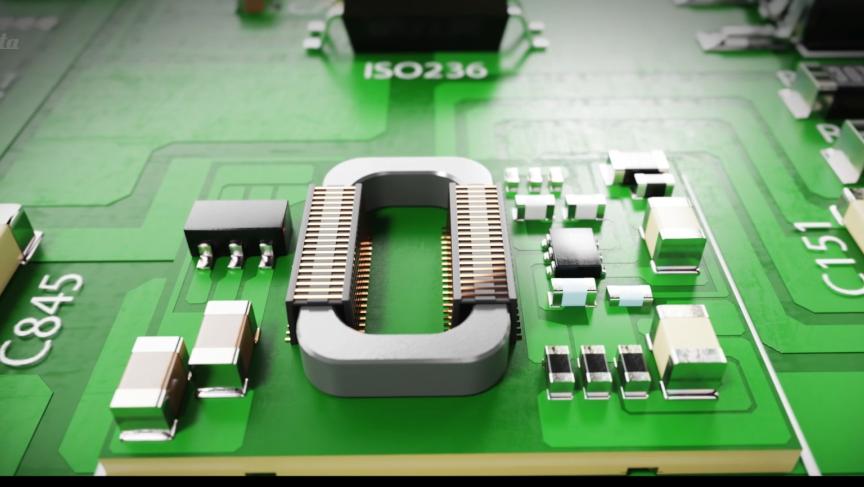

新型转换器内的变压器采用实心骨架上的独立绕组，可实现行业内居先的低绕组间容抗

通过村田专有的封装技术，NXJ1T实现了更优的热性能表现，产品能够承受1,000次以上的-40°C至125°C的温度循环测试。更强的热循环表现能够使其具有更长的使用寿命。

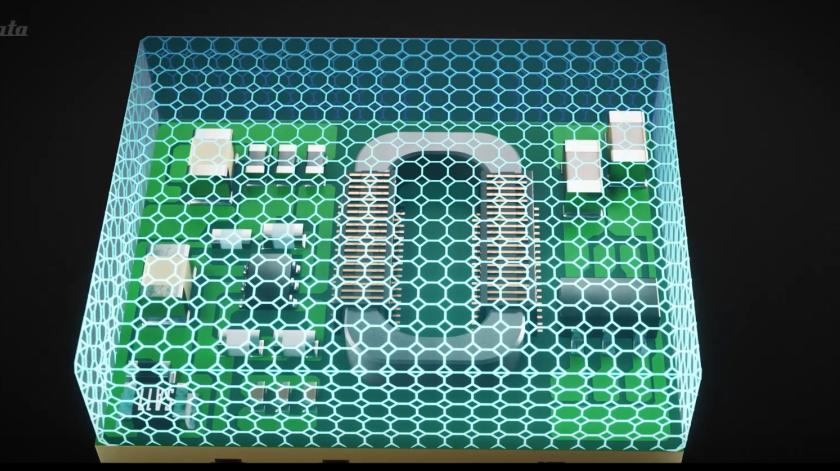

此外，NXJ1T系列的封装能预防粉尘和细小颗粒侵入，保护内部器件及电路，确保更高的可靠性。因此，能够应对从工业和能源领域到医疗领域的大量应用。

需要进一步指出的是，这些性能优势都得以集成在这个行业标准封装中。NXJ1T采用符合行业标准的封装尺寸，且向后兼容现有的表面贴装方案，不需要变更设计即可实现更强的性能。

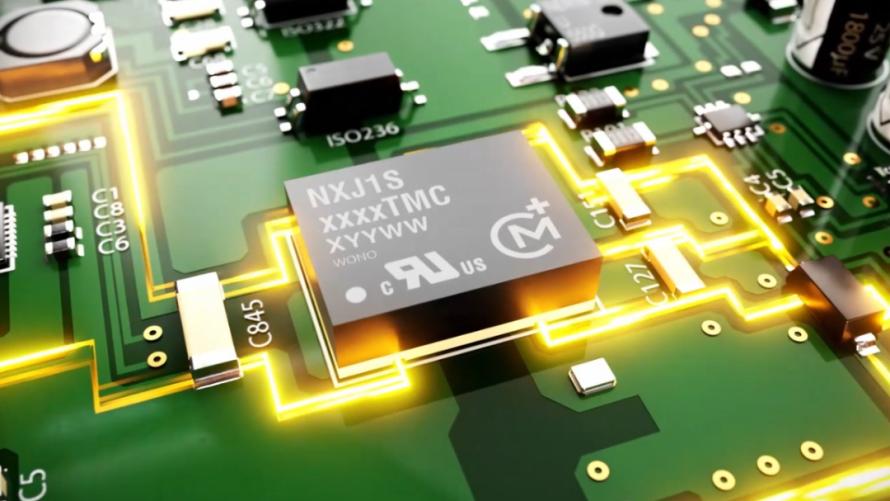

NXJ1T采用符合行业标准的封装尺寸且向后兼容
