松下高速径向元件插件机RL133

来源：Panasonic（松下）

发布时间：2025-12-02

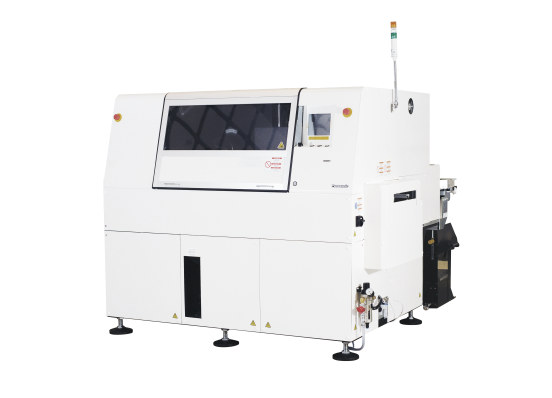

高速径向元件插件机RL133

主要功能・特点

• 可以进行窄间距的相邻插入，实现高密度安装，并扩展了容纳大型重型元件的能力

• 采用新型伺服系统，在最大生产节拍下延长工作台移动距离，从而提高生产效率约8%^*

*与RL132相比，最大触时 (0.14 秒)

• 专为插件机设计的系统解决方案

优势・特征

高速径向元件插件机，集元件兼容力和高速插件于一体的高度系统化设备。

这款高速径向元件插件机采用左右边基准技术，和360°连续性环形插入技术，实现高密度插件。并升级用于大型和重型元件的新型插入卡盘和新型供料器，及新型伺服系统，提升设备生产效率。

高生产率

提高生产率

在最大节拍时间（0.14 秒）内，XY工作台的最大行程距离从36毫米增加到40毫米，与RL132相比，生产率提高了约8%。

（最大节拍时间取决于XY工作台的移动、插入角度、元件供给条件、元件尺寸等因素。详情请参阅RL133规格。）

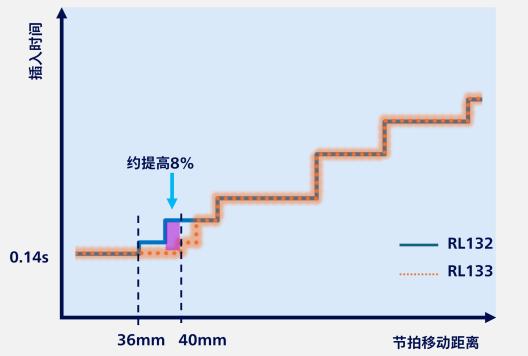

节拍时间

扩大了对应元件的范围

RL133现在标配4间距规格，使其能够兼容多种元件，包括2.5毫米、5.0毫米、7.5毫米和10毫米。

（RL132：标配3间距规格，4间距规格为可选。）

元件对应能力

窄间距插入

通过采用“ 左右边基准技术（业界率先实现）”和360°连续性环形插入技术，能够实现传统高速插入技术无法达到的高密度插入效果。

* 松下公司截至2025年1月的研究

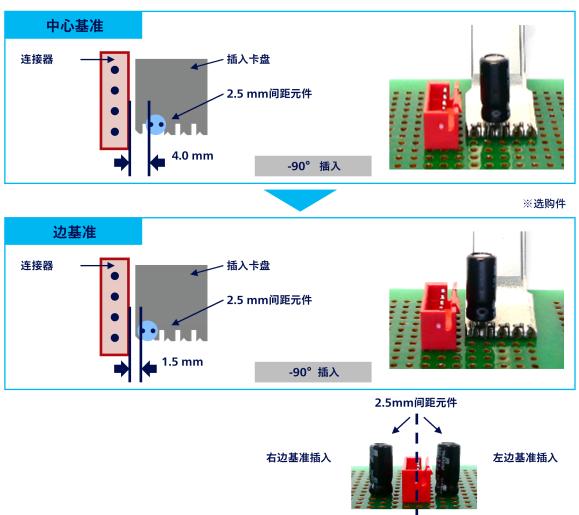

左右边基准的插件功能

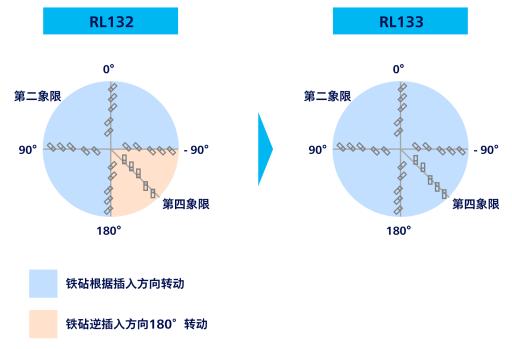

360°铁砧旋转

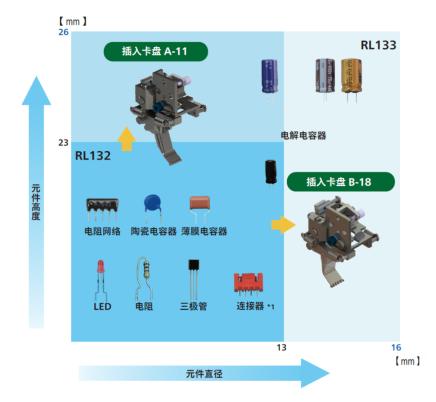

支持大型和重型元件

新型插入式卡盘和新型供料器可以对应大型/重型元件。

高度：最大26mm
直径：最大13mm（选购件：16mm）
编带元件重量：最大300g/m（选购件：310g/m）

升级新插入卡盘和元件尺寸

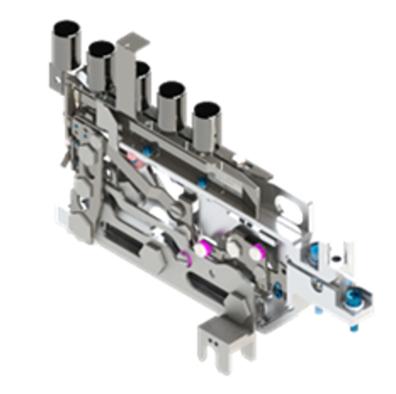

新供料器

插件机的专属系统解决方案

AR-DCE离线编辑器

（标准功能）

AR-DCE（型号：NM-EJS4B）数据创建系统的离线编辑器是一款通过电脑操作，能够轻松从CSV数据中实现生产线平衡的机种分配、优化，并生成插入机用数据的软件。即使操作员没有任何专业知识，也可以在不中断设备运行的情况下轻松地离线创建、编辑和优化插件机数据。

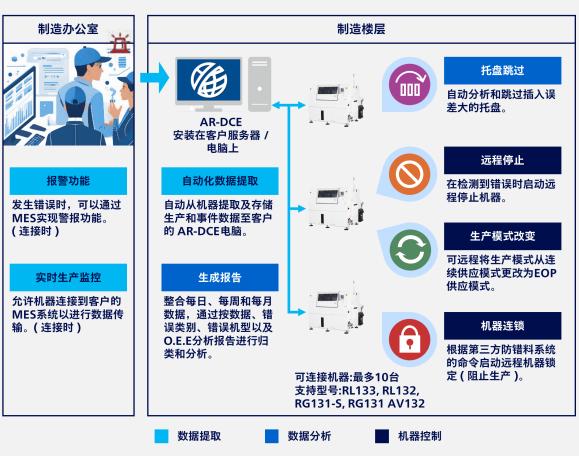

AR-DCE互联

（选购件）

AR-DCE（型号：NM-EJS4B）数据生成系统的连接选项支持设备数据自动提取和存储、实时数据分析和自动化，以及远程设备停机和联锁。这些功能可减轻操作员的工作负荷，提高工作效率。此外，分析数据有助于识别流程改进点，并提高整体设备效率（OEE）。

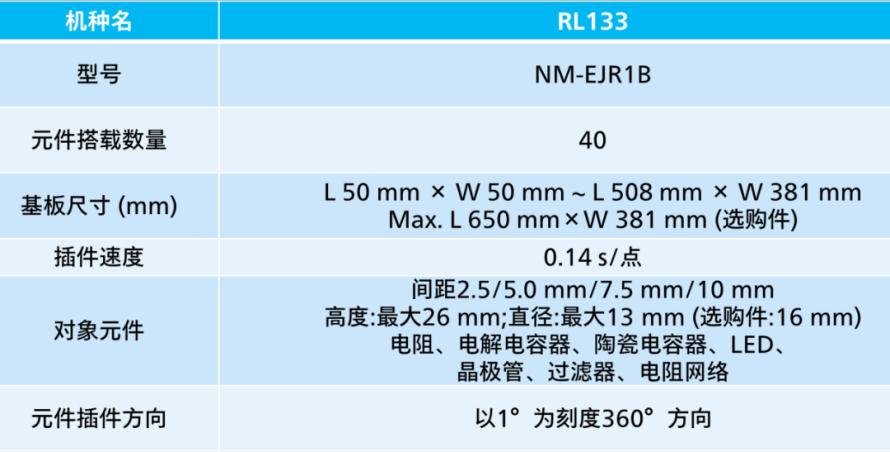

产品规格
