基于多层LCP基材的低损耗超宽带天线设计与性能优化

来源：Murata（村田）

发布时间：2025-12-02

村田制作所开发了一款充分利用了多层LCP产品的高频特性且带有低损耗传输线路的UWB天线。与使用传统树脂材料的传输线路相比，使用本LCP材料的产品可以简化天线设计及提高匹配作业的效率，并且可以使配备UWB天线功能更加简单方便。

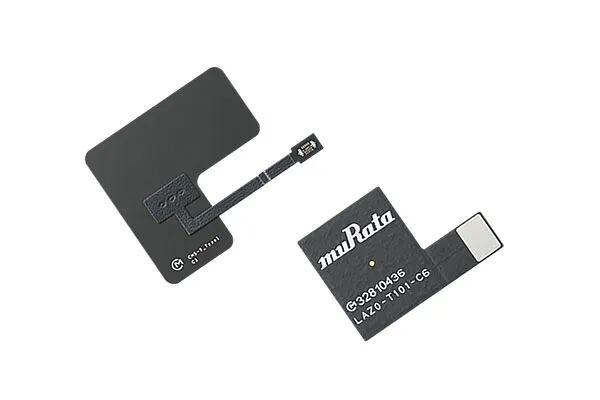

点击图片了解产品详情

产品特点

1贴片或3贴片的UWB天线

支持UWB通道5和9

带B2B连接器的低损耗传输线路

ToF、AoA和PDoA等使用了UWB的测距用途

易于安装到套件

通过LCP的高吸湿耐性实现了稳定的UWB天线

主要优点

与传统树脂材料的传输线路相比，多层LCP产品有两个主要优点。

首先，多层LCP产品的传输线路可以遏制高频范围内的传输损耗，因此有助于降低客户产品的功耗并提高通信性能（下图）。

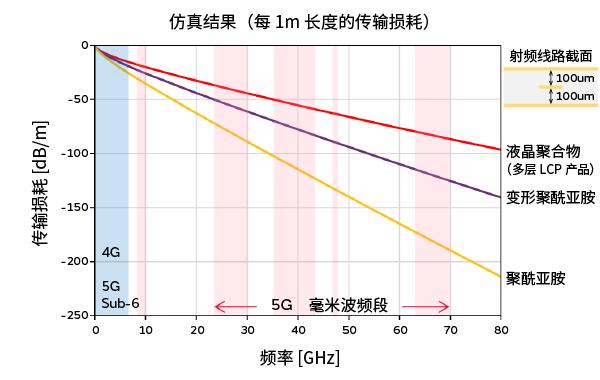

传输线路的插入损耗的比较

其次，与传统树脂电路板相比，多层LCP产品使用吸水率/吸湿率更低的树脂材料，由于不需要用粘合剂将各层粘合在一起，因此实现了耐水性/耐汗性能好、可靠性高的产品（下图对比了两种材料受潮后的反射损失）。这在天线等带有谐振机构的产品中，是一个重要的参数。

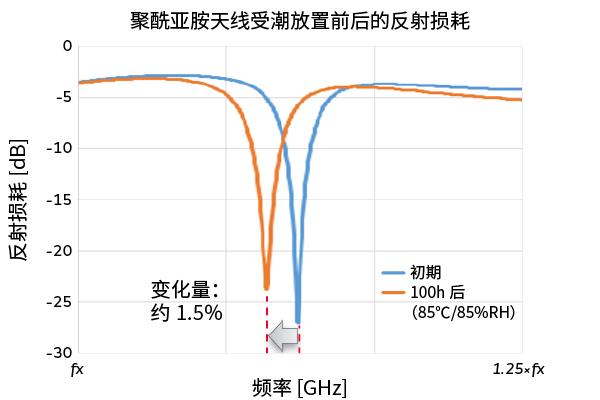

传统FPC产品：受潮前后的反射损失

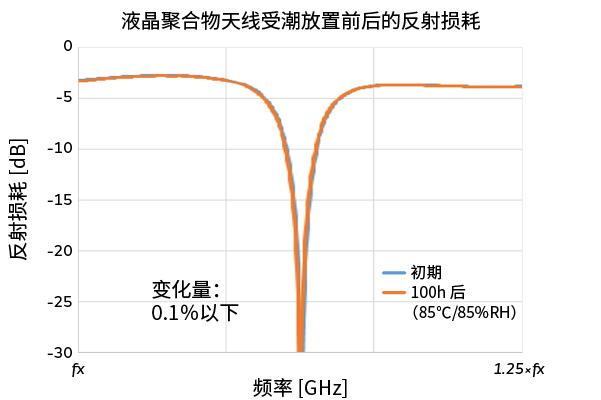

多层LCP产品：受潮前后的反射损失
