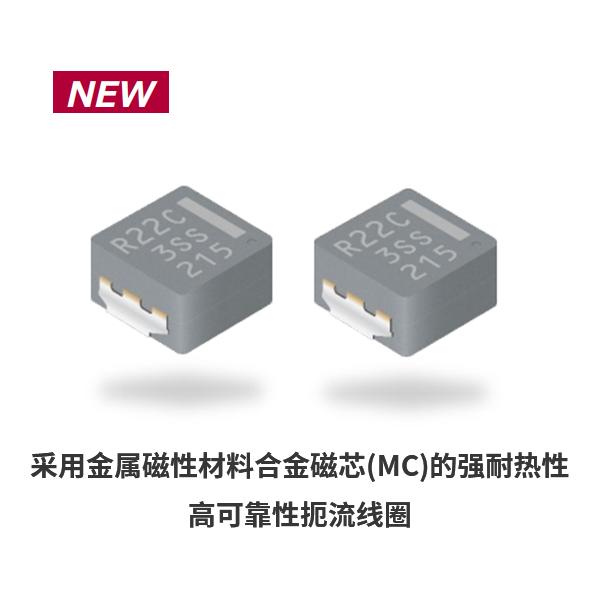

功率电感器电源扼流线圈(车载等级)PCC-M0750M-LL系列
来源：Panasonic（松下）
发布时间：2025-09-23
阅读量：11
功率电感器
电源扼流线圈(车载等级)
PCC-M0750M-LL系列
新品上市
产品特点
• 高能效：可减少绕线的低直流电阻磁芯的涡流损耗
• 耐高温：155℃耐温(短时间内180℃*)
*对于155℃以上的温度，短时间内180℃以下可以使用，具体条件请咨询我们。
• 低背构造：5mm max.
• 表面贴装
• 高可靠性：通过采用一体化结构享有卓越的抗震性，可满足苛刻的车载要求
• 卓越的直流重叠特性：通过采用金属磁性材料享有高度的磁性饱和
• 温度特性：因环境温度导致的直流重叠特性变化小
• 低噪音：通过采用金属磁性材料合成磁芯形成的无缝隙一体化结构
• 防磁型
• 符合AEC-Q200
• 已应对RoHS指令
主要用途
• 用于各种ECU的直流一直流转换器用扼流线圈

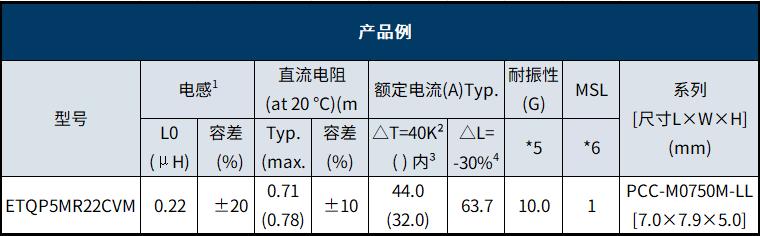

规格性能
*1: 电感的测试频率为100 kHz。
*2: 当安装在高散热多层基板(散热常数为：约29 KW) 并让直流电流通过时，整体温升成为40K的电流实际值。
*3: FR4t=1.6mm 当安装在4层基板上并让直流电流通过时，整体温升成为40K的电流实际值。
*4: 施加直流电流时，由初始的L值至电感变化为-30 %的电流值。
*5: 耐振性的振动条件为[振幅：5mm 以下，扫描速度：1oct/ 分，频率5～2000 Hz，3 方向/各4小时，合计12小时]
*6: 锡焊保证在1年以内，不得使用已过保管期限的产品。
◆ 耐热保证温度为155°℃。包括温度上升在内，请保持在155℃以内使用本产品。另外，因温度上升将根据电路板条件，环境条件有所不同， 所以请贵公司按最坏情况实际加以评估。有关超过155℃的温度保证，请向本公司确认。
