安全升级- OCP9227限流保护芯片
来源：灿瑞科技
发布时间：2025-07-02
阅读量：1
在移动电子产品设计中，安全性是首要考虑的因素，尤其是当产品需要对外供电时。为防止接口处或外接设备短路导致产品过热或损坏，限流保护芯片成为了不可或缺的安全组件。OCP9227正是针对这一需求而精心设计的限流保护芯片。
集成创新：为移动电子产品提供全面保护
OCP9227针对需要高度集成解决方案的应用。可以断开来自直流电源的负载，由一个慢速控制的低阻抗MOSFET开关(35mΩ典型)和集成的模拟功能组成。输出上升速率控制的导通特性防止了浪涌电流和由此导致电源的过度电压降。同时具有过压保护和过温保护。

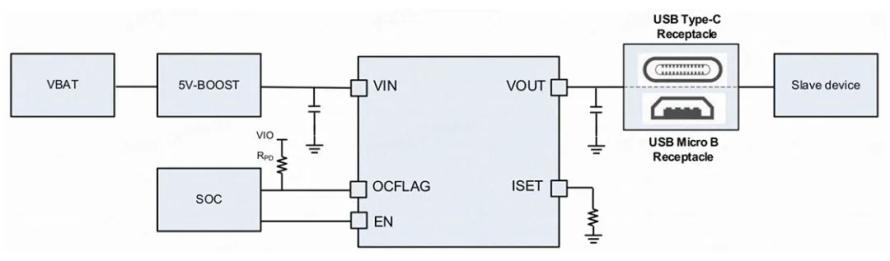

OCP9227应用场景
三重防护：OCP9227的全方位保护功能
1.通路限流保护，通过ISET脚的下拉电阻可设定限流值（0.1-3.5A），
2.反向电流阻断保护，可在ON和OFF状态下阻止从VOUT到VIN的不必要逆流。异常状态时，断开状态低电流损耗，有助于符合备用电源要求。
3.输出OVP保护，当输出电压达到OVP阈值，功率管将会关断以保证芯片不会损坏。
广泛应用：OCP9227适应多种消费电源管理应用
OCP9227常用于接口处，出于应用考虑下，VOUT耐压可达36V，并且能够满足ESD系统标准（IEC61000-4-2AirDischarge:>15KVContactDischarge:>8KV），其输入电压范围为2.5V至5.5VDC，支持广泛的消费电源管理应用。开关控制由逻辑输入管理，能够直接与低压控制信号/通用输入/输出(GPIO)接口连接，而无需外部下拉电阻。

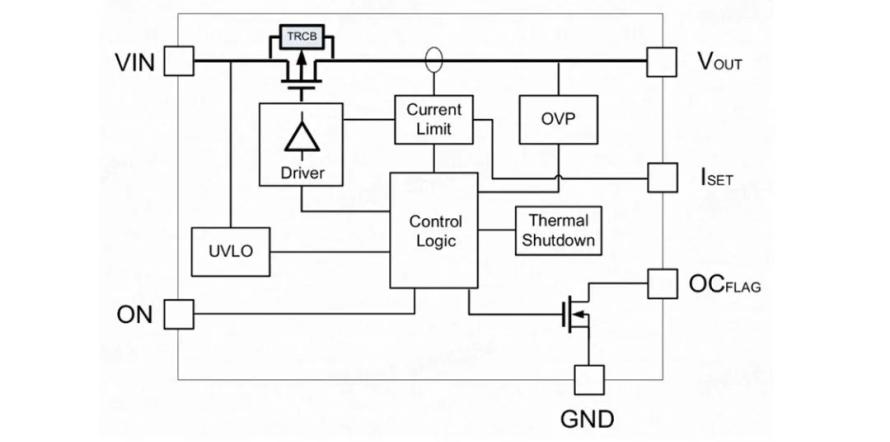

OCP9227内部框图
环保封装：OCP9227的绿色承诺

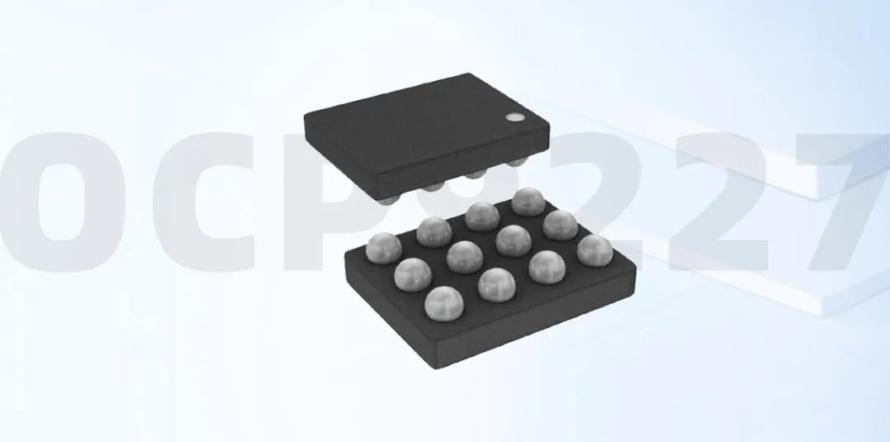

OCP9227采用完全“绿色”兼容的1.28mm*1.85mm WLCSP-12B封装，体现了对环境保护的承诺，同时为移动电子产品提供了高效能、低功耗的解决方案。
