OCP86010-1.5A可编程同步升压单路LED闪光灯驱动器
来源：灿瑞科技
发布时间：2025-07-02
阅读量：1
OCP86010是一款精心设计的单路LED闪光灯驱动芯片，专为智能手机、平板电脑、笔记本电脑等消费电子产品中的相机补光而打造，提供小巧却强大的解决方案。
精细调节，优化散热
内置1.5A可编程电流源，OCP86010为闪光灯/红外灯模式提供128级精细调节（11mA至1.5A），手电筒模式则提供256级调节（1.4mA至368mA）。其高边电流源结构确保LED灯珠阴极接地，最大化散热效果，延长LED使用寿命。
高效升压，兼容性强
采用电感同步升压拓扑为电流源供电，OCP86010轻松兼容低压和高压LED灯珠。可选的2MHz或4MHz固定工作频率，结合高度集成设计，大幅减少外围元器件，节约成本和PCB空间。自适应调节输出电压，确保高效率的同时保持电流源的可调节性。
灵活控制，满足多样化需求
OCP86010具备三种工作模式：手电筒模式、闪光灯模式和红外灯模式，轻松应对各种照明需求。
支持400kHz I2C数字接口控制，OCP86010的所有功能均可通过此接口轻松配置。同时，提供硬件控制接口，兼容闪光灯和手电筒电流的直接控制，为应用设计带来更多灵活性。
全面保护，确保可靠性
OCP86010搭载软启动、UVLO、OVP、TSD、TSB、Timeout、IVFM、OCP、输出短路及LED短路等多种保护功能，有效防止突发事件对芯片的损害，确保系统稳定可靠。

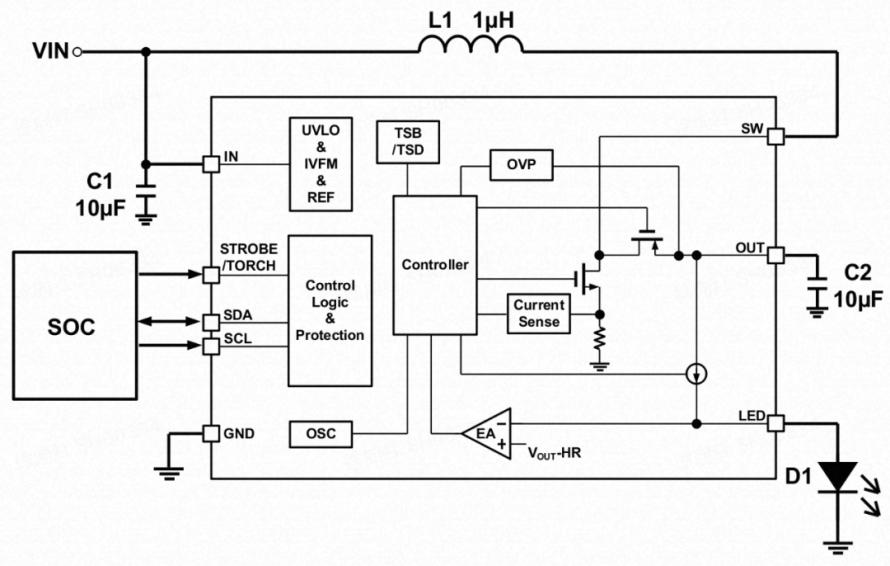

OCP86010应用框图
OCP86010特点
Product Features
・宽输入电压范围：2.7V~5.5V
・宽工作温度范围：-40℃ ～ 85 ℃
・支持Flash、Torch、IR三种工作模式
・精准的单路LED电流源，Flash电流和Torch电流均可调
・LED阴极接地提升散热效果
・内置同步升压拓扑，Pass/Boost模式自适应切换；
・支持硬件控制Flash和Torch
・提供Flash电流电池低压检测功能 (IVFM)
・提供soft start、UVLO、OVP、OCP、OUT/LED short、TSD和TSB保护功能
・400KHz I2C 兼容接口
・兼容1.2V/1.8V平台

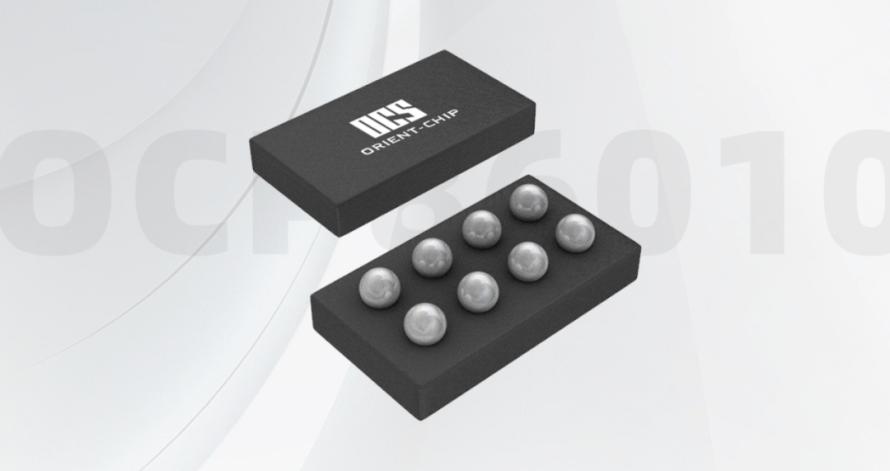

・微小封装WLCSP-8B
