OCS发布穿戴设备AMOLED显示屏电源芯片-OCP21351
来源：灿瑞科技
发布时间：2025-07-02
阅读量：2
随着智能电子设备的高速发展，显示屏幕的技术也在不断的进步；AMOLED（ActiveMatrixOrganicLED即有源矩阵有机发光二极管）屏幕逐渐替代LCD成为市场的主流。
AMOLED较LCD更轻薄、响应更快、可主动发光、具柔软性、色域更广。所以AMOLED成为高端显示屏的首选。OCP21351就是为小尺寸AMOLED量身定做电源管理芯片，拥有三路输出电压AVDD、OVDD、OVSS，并且拥有一线通信，可编程输出电压。
OCP21351是高度集成的AMOLED电源解决方案，尤其适用于可穿戴设备。通过从电池获取2.9V至4.6V的输入电源电压，OCP21351根据目标设置产生AVDD,OVDD和OVSS输出。

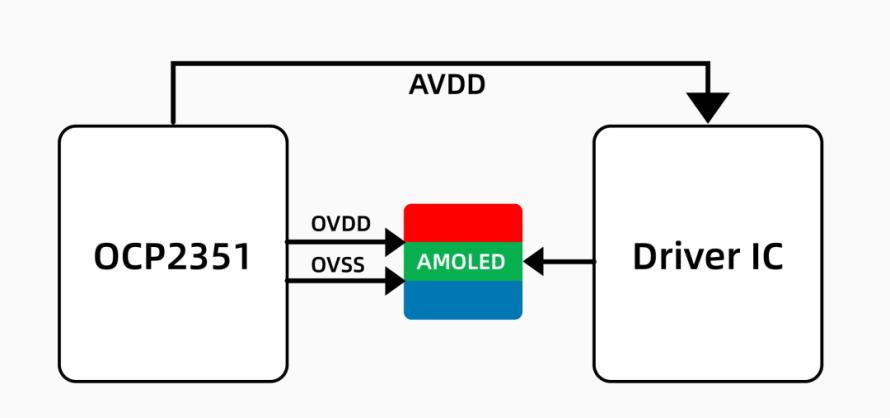

OCP21351应用场景
OCP21351工作在对称或非对称模式，这是由SAS引脚定义的。在开始工作前，EN达到高电平之前，应该固定SAS引脚的状态。
在对称模式下，SAS设置为Low电平，AVDD、OVDD和OVSS的初始输出电压分别为3.3V、3.3V和-2.2V。在不对称模式下，SAS设置为High电平,AVDD、OVDD和OVSS的初始输出电压分别为2.8V、4.6V和-2.2V。
OCP21351还集成了串行数据接口，以实现各种设置的灵活性。但是，在不对称中只允许改变OVSS和AVDD的电压设置。内置欠压锁定，短路保护和热关机保护功能。

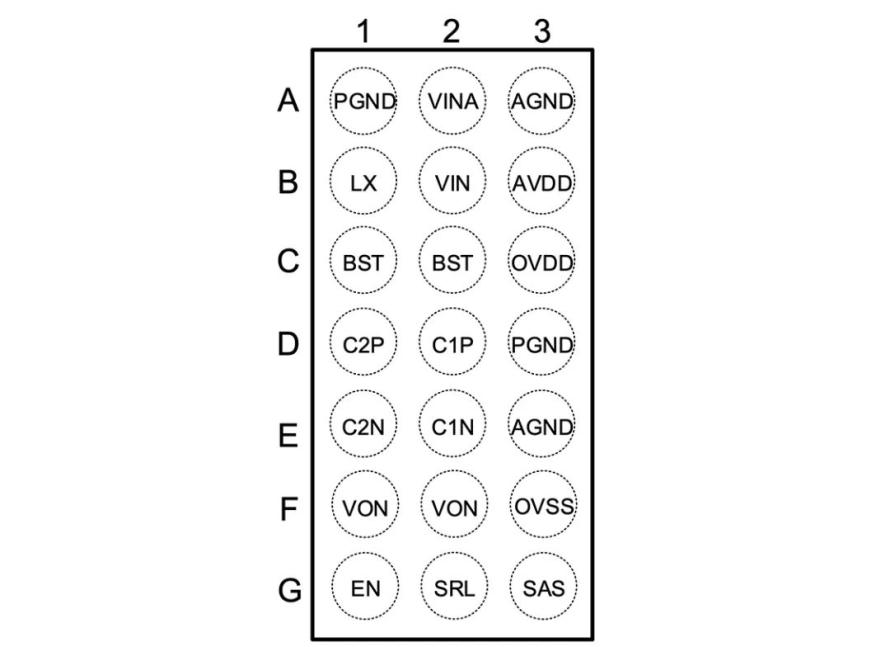

OCP21351封装图

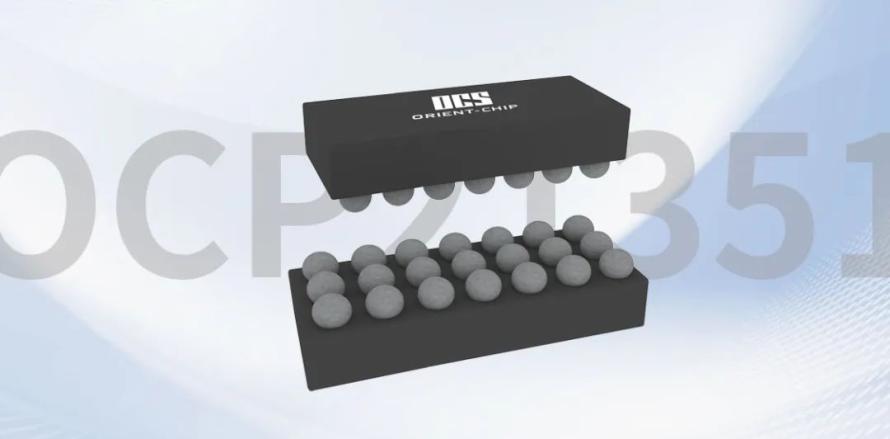

OCP21351采用WLCSP-21B封装，可实现PCB空间的优化解决方案。

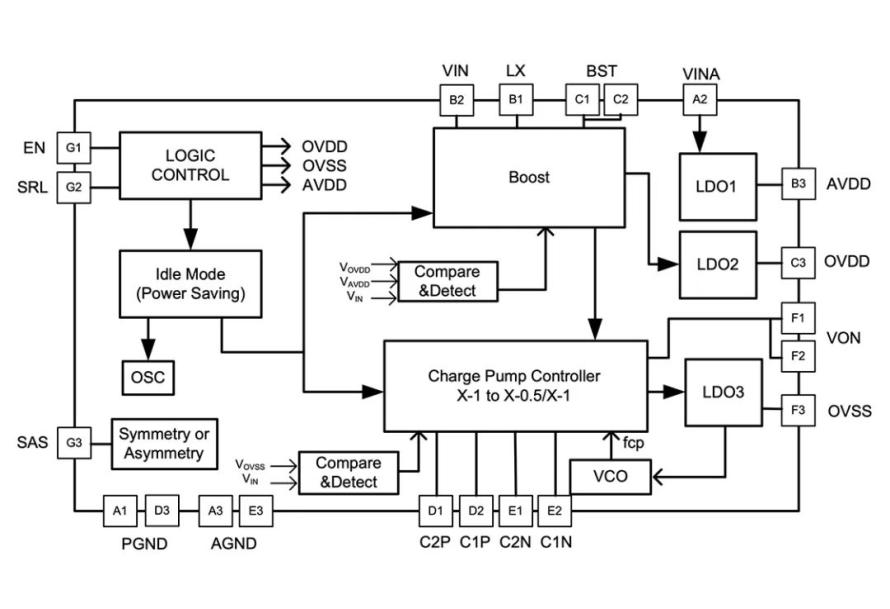

OCP21351内部框图
内部集成了BOOST、chargepump、LDO结构。

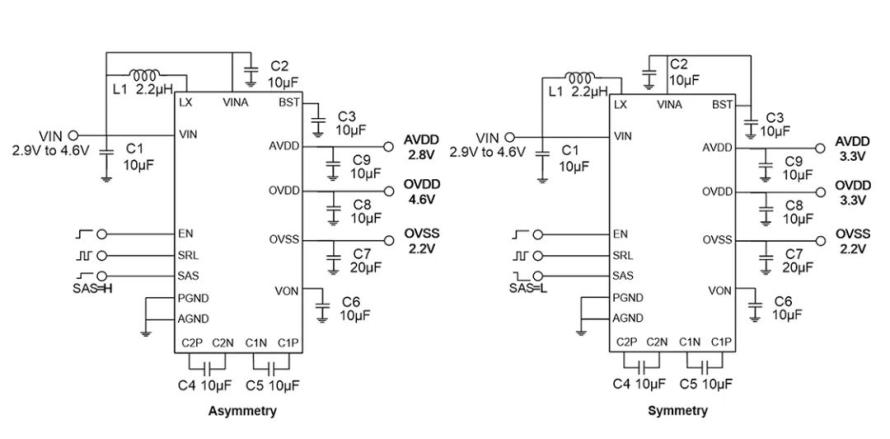

OCP21351应用框图
OCP21351实际应用分为对称和不对称两个模式，根据具体需求选择模式；不对称模式VINA需要接到VIN，对称模式VINA接到BST。在使用芯片前固定该设置即可。
