英飞凌Pre-driver家族又添新成员：BGAP3D30H
来源：英飞凌
发布时间：2025-05-06
阅读量：2

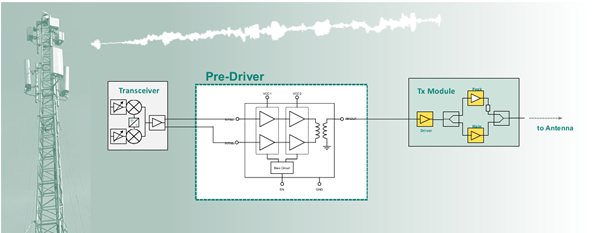

英飞凌运用其先进的SiGe工艺，推出了第三代高性能Pre-driver 产品BGAP3D30H。该产品主要用于RF Transceiver 和PA之间，具有高增益，高线性度，线性度可调和外围匹配简单等特点。
其主要参数如下表：
高增益
上图为高低温实际测试结果。
常温25℃增益，3.6GHz，典型值可达到40.1dB。
高温115℃增益，边缘频点，也可达到38dB。
在3.1~4.2GHz带宽内，增益平坦度<1dB。
在-40℃~+115温度范围内，增益变化量约为±1dB。
高输出功率
输出功率1dB压缩点，常温，3.6GHz可达到31.4dBm。高温115℃，4.2GHz，也可以达到29dBm。
高线性度
20MHz 测试信号，输出功率18dBm, 3.6GHz, 开环ACLR可达约-57dBc。
100MHz 测试信号，输出功率18dBm, 3.6GHz, 开环ACLR可达约-51dBc。
线性度可调功能
对于pre-driver来讲，更好的ACLR表现和更低的功耗是一对矛盾的指标。BGAP3D30H通过一颗外部电阻，提供了线性度可调功能。用户可根据自身具体需求，可将静态电流在±20% 范围内灵活调节。
上图为高温115℃条件下，ACLR指标测试结果，外部电阻取16k~24k欧姆范围。
上图为高温115℃，增益，功耗，AM-AM曲线的测试结果，外部电阻取16k~24k欧姆范围。
外围匹配简单
BGAP3D30H外围电路非常简单，总计只需要5颗器件。如上图所示， VCC1和VCC2 仅各需2颗电源滤波电容，1颗外部电阻用于调节线性度性能，无射频匹配元件。
