低抖动 20、16、13、12、8 与 4 输出通道时钟缓冲器，可增强 PCIe 6.0 系统性能

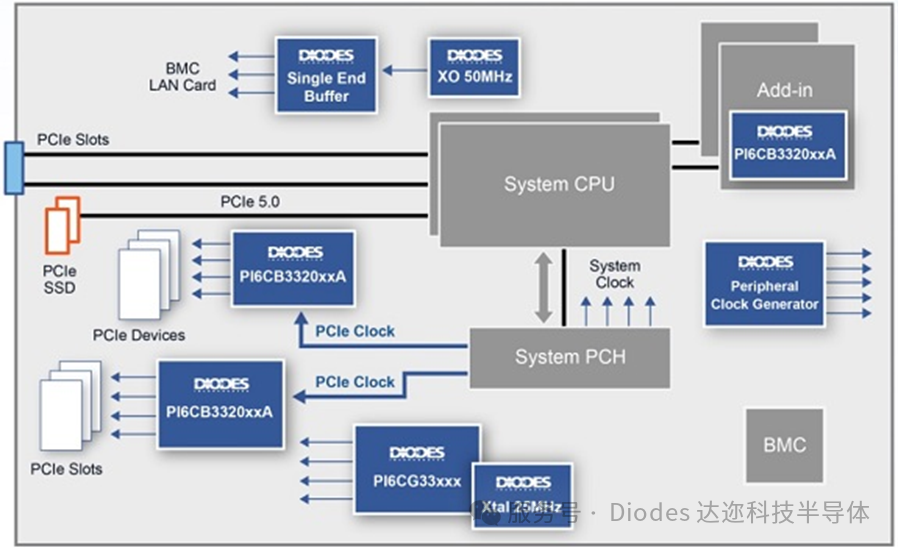

PI6CB3320xxA 系列为 PCIe 6.0 时钟缓冲器，具有 20、16、13、12、8 和 4 通道低功耗 HCSL 输出，具有 85Ω或 100Ω输出阻抗的片上终端 (On-Chip Termination)。
该系列具备极低 3fs 至 4fs 附加相位抖动，支持灵活的启动电源时序、输入信号丢失检测、断电容忍输入引脚，以及输入信号丢失时输出时钟自动停滞 (Parking) 功能。
该系列的独立 OE 输入通道可灵活管理电源。输出时钟频率可高至 400MHz。
产品详情：PI6CB332020A、PI6CB332016A、PI6CB332013A、PI6CB332012A、PI6CB332008A 及 PI6CB332004A
低 3fs-4fs 附加相位抖动，可最小化相位噪声
片上终端可节省最多 80 个外部电阻，降低物料清单 (BOM) 成本
每个输出都有独立的 OE 引脚，允许动态路由，提升省电效果
产品封装：各种 QFN 和 LGA 封装，尺寸范围从 4mm x 4mm 至 9mm x 9mm
典型应用
1.8V、16Gbps、2/1 通道 PCIe 4.0 线性 ReDriver 信号调节器可降低工作功耗，适用于便携式和个人计算机产品应用

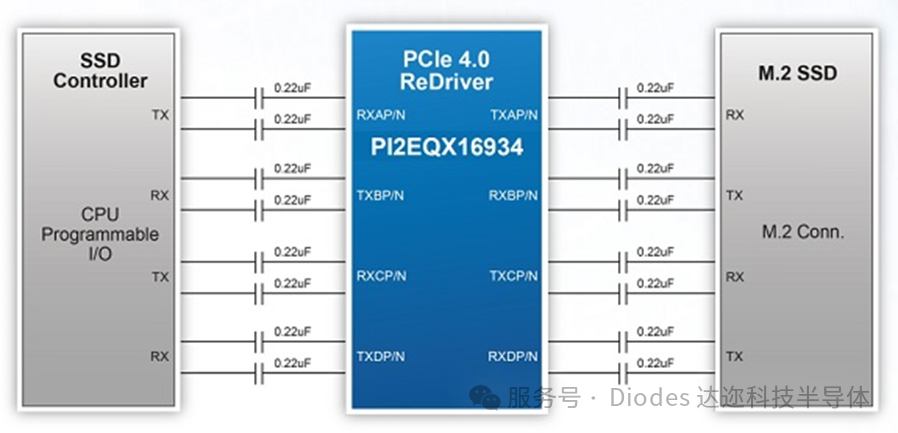

PI2EQX16934 和 PI2EQX16932 分别是 2/1 通道、16Gbps、1.8V 低功耗线性 ReDriver 信号调节器，符合 PCIe® 4.0 标准，向下兼容 PCIe 1.0、2.0 和 3.0。
这两款 ReDriver 信号调节器符合微软公司提出的新式待机 (Modern Standby) 模式需求，并且提供更高的线性度和极低抖动特性。
PI2EQX16934 和 PI2EQX16932 用于延伸 PCB 走线长度，同时降低功耗与延迟。两款器件的可调式线性均衡、输出摆幅和平坦增益由 I2C 控制，并通过减少码间(Intersymbol)串扰，优化各种实体媒介性能。
两款器件的工作电压为 1.8V，大幅降低主动电流消耗，并具有自动断电功能，可为 PCIe 4.0 便携式产品应用节省高达 40% 的功耗。
支持自动检测接收器，并具备 1.2mW 低功耗模式，实现自适应电源管理
新式待机 (L1.2) 模式可使功耗低于 5mW
工业温度范围：-40°C 至 +85°C
产品封装：X2QFN (XUA32) 2.85mm x 4.5mm (32 触点)
典型应用
具有高浪涌额定值的 1000V 整流器，可提升汽车系统可靠性
SxCMHQ 和 SxMHQ 是符合汽车标准的高压电源整流器，采用玻璃钝化结构，可在高温下稳定工作。这两款系列产品提供高电流能力，范围从 1A 到 10A。两款产品为通用用途设计，非常适合汽车产品应用，例如反极性保护和 DC-DC 开关电源转换器。
两款器件具有最高 1000V 反向重复峰值电压和高浪涌电流额定值，能在高电压和高浪涌电流条件下，提供强大性能和高度可靠性。
两款器件的低正向压降可将功率损耗和发热量降至最低，提升系统效率和可靠性。
这两款整流器采用小巧的 SMA、SMB 和 SMC 表面贴装封装，非常适合自动摆放。
SMC 封装：S10CMHQ (10A)、S8CMHQ (8A)、S5CMHQ (5A)、S3MHQ (3A)
SMB 封装：S2MHQ (1.5A)
SMA 封装：S1MHQ (1A)
1000V 高崩溃电压可应对瞬态尖峰
高浪涌电流能力确保在高涌浪电流条件下可靠工作
低正向压降可将功率损耗降至最低并减少发热，提升系统效率
产品封装：SMC、SMB 及 SMA
典型应用

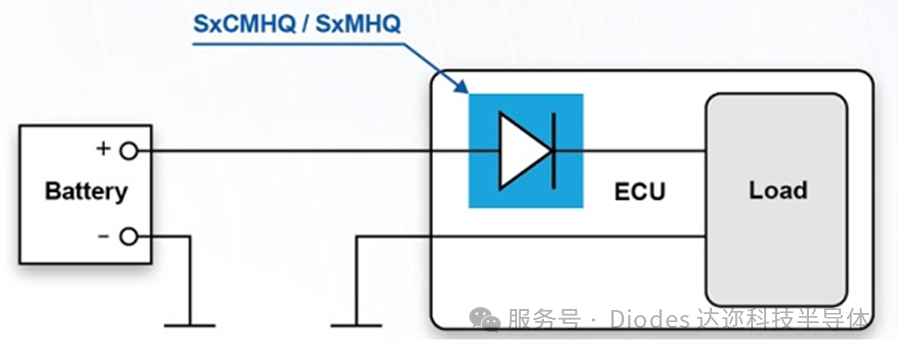

反极性电池保护 - 上图所示的串联二极管就是最简单的反极性保护解决方案 (例如防止电池接错)。此二极管会阻挡反向电流，保护负载免受损坏。
500mA、高 PSRR、低噪声、符合汽车标准的 LDO，具有电源良好指示和可调式输出电压
AP7347EQ 是一款 500mA 低压差稳压器 (LDO)，提供 1% 容差、75dB 电源抑制比 (PSRR) 和低输出噪声，内置电源良好指示器。
该器件提供可调式输出 (1V 至 5V)，以及 15 种固定输出电压。
AP7347EQ 具备电源良好输出，可指示输出电压状态。EN 输入与 PG 输出可与其他稳压器搭配使用，为 MCU 产品应用实现电源时序控制。
AP7347EQ 符合 AEC-Q100 Grade 1 等级规范，支持 -40°C 至 +125°C 的环境温度，并在整个温度范围内提供 1.0% 的输出精度。
目前提供标准规格的 AP7347E，适用于工业及商业产品应用。
高 75dB PSRR 及低 60µVrms 噪声 (10Hz - 100kHz)，适用于汽车 RF 子系统等噪声敏感型产品应用
固定输出与可调式输出 (1V 至 5V)，为不同 MCU 平台提供灵活设计
开漏式电源良好输出，提供故障报告功能并实现电源时序
产品封装：W-DFN3030-8 及 W-DFN2020-6
