PI3EQX1064 是一款低功耗、双端口线性 ReDriver 信号调节器，符合 USB 3.2 Gen 2x1 (10Gbps) 标准，向下兼容 USB 3.2 Gen 1 (5Gbps)。

此器件支持低于 5mW 的新式待机模式，从而节省系统功耗。

此器件具有可调节线性均衡、输出摆幅线性和平整增益功能，通过减少码间 (Inter-Symbol) 串扰，优化各种实体媒介性能。

Diodes 公司的智能 ReDriver 专利技术可延长 PCB 走线长度，同时降低成本与功耗。

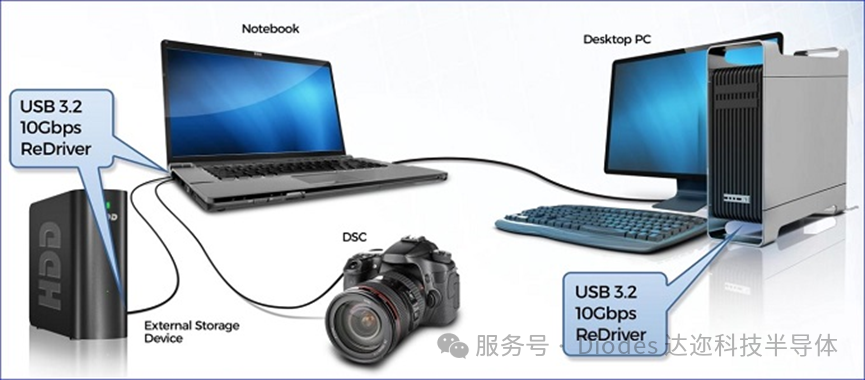

典型应用

降压转换器：40V、2A/3A 同步降压转换器，在车用负载点产品应用中实现高效率

符合汽车标准*的 AP64203Q 与 AP64303Q 是 2A 与 3A 同步降压转换器，宽广的输入电压范围为3.8V 至 40V。这两款器件具有宽广的工作电压范围与小尺寸，适用于多种汽车负载点 (POL) 产品应用。

两款器件集成功率 MOSFET 开关 (120mΩ 高侧和 55mΩ 低侧)，提供高效降压转换。BIAS 功能进一步提升效率，有助于减少内部功耗。

AP64203Q 和 AP64303Q 采用峰值电流模式控制，并且集成环路补偿网络，从而大幅减少外部元器件数量，因此简单易用。两款器件的输出级经过优化，可减少电磁干扰 (EMI)。

这两款器件具有可调节开关频率 (高达 2.5MHz)，可与外部时钟同步。多功能同步引脚可设置两种器件工作模式：脉冲频率调制 (PFM)模式实现高轻载效率或脉宽调制 (PWM) 模式，从而获得低输出纹波。这两款器件均提供电源定序追踪及可调节软启动功能，以减少浪涌电流。

AP64203Q 和 AP64303Q 的高集成度可简化电路板布局，极大减少外部元器件需求，从而降低空间要求，十分适合分布式电源架构。这两款器件的引脚也兼容 60V AP66200Q 和 AP66300Q。

USB 2.0 信号调节器：符合汽车标准的 USB 2.0 信号调节器，简化系统设计

PI5USB216Q 是一款 USB 2.0 信号调节器，兼容 USB 2.0、OTG 2.0 及集成式 BC 1.2 充电下行端口 (CDP) 电池充电控制器，可为外部设备充电，适用于车用 USB 主机产品应用。

PI5USB216Q 可增强信号并插入预加重功能，提高数据信号完整性 (SI)，并能延长 USB 2.0 传输线的使用长度。该器件可以放置在远离 USB PHY 或接头的位置。可通过引脚设置或 I2C 模式，设置器件的升压/预加重等级和接收器灵敏度。

PI5USB216Q 能自动检测未连接 USB 状态，通过将供电电流降至 0.7mA，从而实现节电。另外，通过 RSTN 停用引脚停用时，电流会降至 13µA。该产品也能检测并报告设备连接成功和高速交握成功状态。

电源开关：具备故障保护功能的负载开关，简化车用系统的电源管理与定序

AP22919Q 是一款符合汽车标准的单通道负载开关，具有可控的导通压摆率(Slew Rate)，适用于ADAS、ECU 及子系统中需要时序控制或电源控制的汽车产品应用。

该器件内含 P 通道 MOSFET 作为电源开关，可在 1.6V 至 5.5V 的输入电压范围内工作，负载电流高达 1.5A。

AP22919Q 控制输出电压的压摆率，可限制浪涌电流并确保稳定的输入电压。

短路保护和热关断 (180ºC) 进一步保护电源轨。当输出发生接地短路故障时，既可以保护器件，也可以保护系统。

为确保系统在已知状态下启动，AP22919Q 配备快速输出放电 (QOD) 引脚，可用于输出电容器放电。

AL58263Q 是一款符合汽车标准的 16 通道恒定电流 LED 驱动器，具有 16 位灰阶自适应脉冲密度调制 (APDM)，支持错误诊断、省电功能和电流增益控制。

独特的 APDM 技术可以消除因非对称瞬态响应导致的非理想 IOUT 失真，并通过有效分离帧(Frame)波形来提高刷新率。

该器件在 3V 至 5.5V 的输入电压范围内工作，输出通道电压为 15V，可为每条 LED 灯串提供高达 55mA 的高精度电流。

该器件的 25MHz 串行输入数据时钟 (DCK) 可快速编程每个通道的输出电流。所有通道的输出电流都由一个外部感测电阻器和 6 位全局电流控制寄存器共同设定。

AL58263Q 内置诊断功能，包括 LED 开路/短路检测和保护。诊断结果储存在错误寄存器中，供 MCU 读取。

AL5887Q 是一款符合汽车标准的 36 通道线性恒定电流 LED 驱动器，既可驱动 RGB LED (最多 12 颗)，也可驱动单色 LED 产品应用。该器件使用 I²C/SPI 接口，通过内部 12 位 PWM 来控制色彩和亮度。

AL5887Q 的内置寄存器有三个 RGB 存储库 (A、B、C)，可通过软件控制每种颜色，轻易自定义以下功能：

• 每个通道有独立的混色

• 每个 RGB 模块有独立的 6 位亮度控制寄存器

其他主要性能提升包括：

• 3 位抖动 (Dithering) 功能可提高 PWM 调光分辨率

• 内置用于 PWM 调光的 16MHz 振荡器，无需外部 PWM 时钟

• 独立异常屏蔽寄存器

• 关断模式下电流为 1µA (最大值)

• 所有 LED 熄灭超过 30 毫秒时，自动进入 15µA (最大值) 的省电模式。

AL8891Q 是一款易用的同步降压 LED 驱动器，具有高侧电流感测功能。该器件可在 4.5V 至 65V 的宽广输入电压范围内驱动高达 2A 的 LED 电流。

AL8891Q 采用恒定导通时间 (COT) 控制，可凭借快速瞬态响应，轻松实现控制环路补偿和逐周期电流限制。该器件具有可调节开关频率 (高达 2.5MHz)，经过优化，可实现高效率或较小的电感器尺寸及紧凑的外形规格。

为了强化功能，AL8891Q 配备故障标志，并支持 PWM 调光、模拟调光、内置软启动以及启用功能。多项保护功能有助于提高系统的稳固性：热关断、VCC UVLO、逐周期电流限制，以及 LED 和外部元器件的开路与短路保护。

LED 驱动控制器：具备展频功能且符合汽车标准的 85V 多拓扑结构 LED 驱动控制器，支持低 EMI 灯具

符合汽车标准的 AL8866Q LED 驱动控制器支持四种拓扑结构 (降压、降升压、升压和单端一次侧电感转换器 (SEPIC))，可用于各种车前和车尾的外部灯具。

AL8866Q 具备 4.7V 至 85V 的宽广输入电源供电范围，可用于 12V、24V 及日益增多的 48V 电池产品应用。该器件的峰值电流模式控制架构和 400kHz 固定频率，结合展频频率调制，可实现低 EMI。

AL8866Q 通过 DIM 引脚，支持 LED 电流 PWM 或模拟调光，实现大于 100:1 的调光范围，并高达 1kHz。

当器件的开漏故障标志判定为低电平时，表示出现以下状况：LED 输出过电压、LED 输出开路/短路、逐周期过电流保护、感测电阻和短路电感/二极管检测、二极管开路以及热关断。
