单侧带直型针式联接器、带M23外联接螺纹的12回路传感器/执行器电缆
来源：Weidmuller
发布时间：2019-8-14
阅读量：2
全球电气联接技术产品领域的领先制造商Weidmuller（魏德米勒）推出的SAIS-M23-12P-ST-1.0M、SAIS-M23-12P-ST-3.0M、SAIS-M23-12P-ST-5.0M、SAIS-M23-12P-ST-10.0M传感器/执行器电缆，均为一端带直型针式联接器、另一端不带联接器的结构，采用12回路设计，且联接器外带M23联接螺纹（外螺纹），具有高度耐插接、高载流容量和高密度触点连接、对空间要求小等优势。非常适用于传感器和执行器布线、数据或电力传输等相关领域。

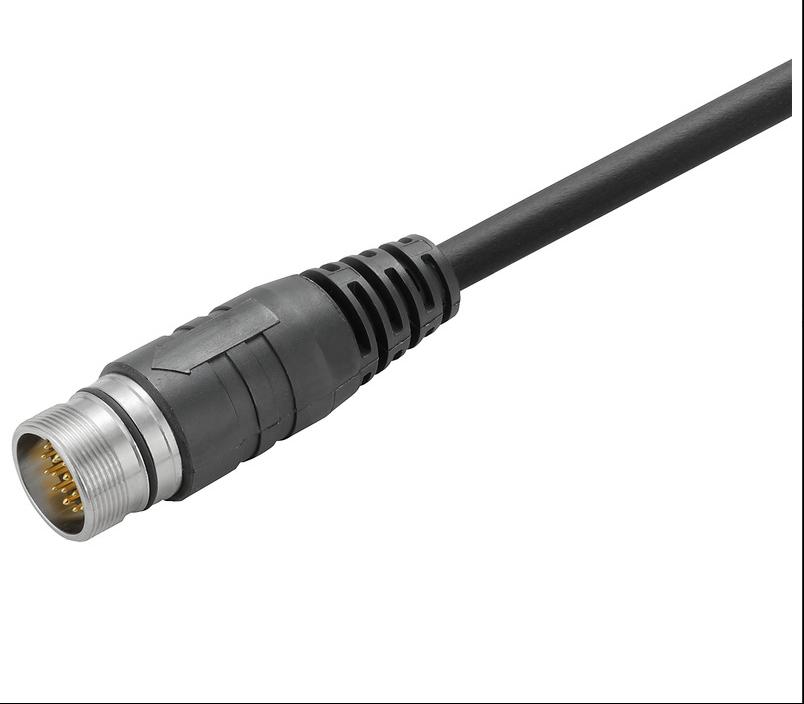

图1 四款传感器/执行器电缆外形
四款传感器/执行器电缆额定电压和额定电流均分别为150V和8A，适用于中等电压的应用电路。均采用黑色PUR护套和TPM绝缘设计，无卤素，不带屏蔽。M23联接螺纹的螺纹环材料为锌压铸，拧紧力矩2.5Nm，联接可靠性高。联接器外壳基本材料均为PUR，可允许的温度范围为-25～+80°C，可很好满足日常应用的温度条件。另外，联接器插针镀金，可允许的插拔次数不低于50次。

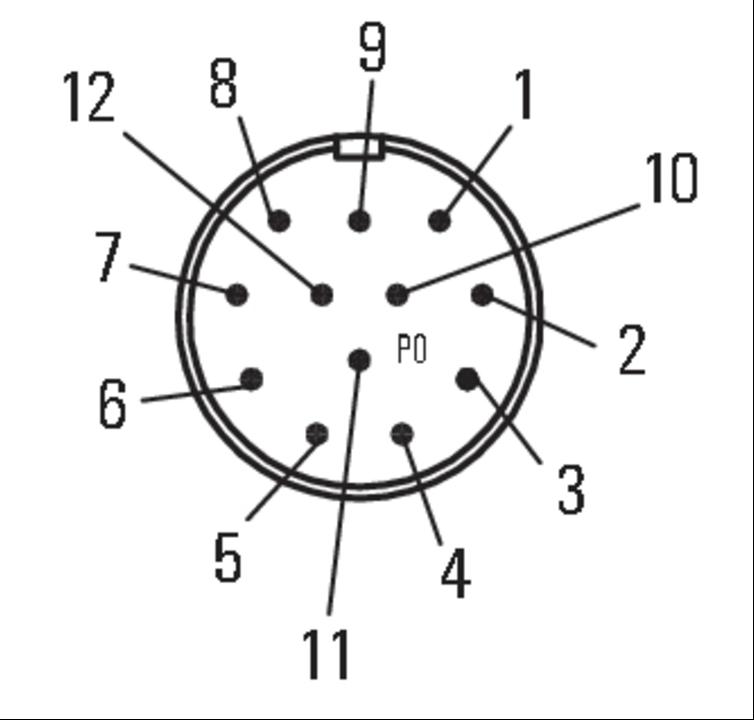

图2 四款传感器/执行器电缆插针分配
四款传感器/执行器电缆外径7.7±0.3mm，弯曲时的最小弯曲半径为10倍电缆直径（可变），抗扭强度0°/m，适用于拖拽电缆，应用灵活性好。满足IP67防护等级，可用于包括湿度、粉尘、高温、低温、冲击或震动的各种环境条件。

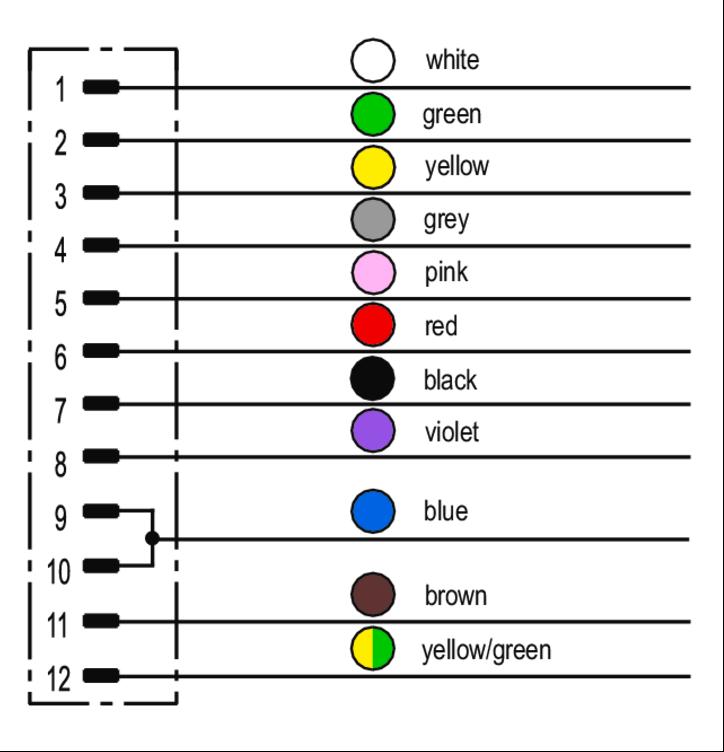

图3 四款传感器/执行器电缆接线图
四款传感器/执行器电缆的差别在于电缆长度的不同，适用于需求不同电缆长度的应用环境，设计者可根据实际使用需要进行合理选型。
四款传感器/执行器电缆突出特点与优势
·一端带直型针式联接器、另一端不带联接器
·12回路
·联接器外带M23联接螺纹（外螺纹）
·螺纹环材料为锌压铸
·黑色PUR护套和TPM绝缘
·抗扭强度0°/m
·适用于拖拽电缆
·满足IP67防护等级
·电缆长度分别为1m、3m、5m和10m
四款传感器/执行器电缆应用领域
·工业
·自动化系统
·数据或电力传输
·传感器和执行器布线
