电化学和催化燃烧型气体传感器评估板ECVQ-EK3，可以快速开始气体传感器仪器的设计
来源：SGX（Amphenol Sensors子品牌）
发布时间：2019-07-29
SGX（AMPHENOL SENSORS子品牌）推出电化学和催化燃烧型气体传感器评估板ECVQ-EK3，可以快速开始气体传感器仪器的设计。只需连接通用电源，连接到PC USB端口并插入SGX 电化学或催化燃烧型气体传感器。SGX数据记录和控制软件可以评估电化学和催化燃烧型气体传感器的性能，并可以轻松捕获性能数据。在设计自己的仪器之前，用户可以尝试不同的设置。 评估板提供电路图和零件清单。

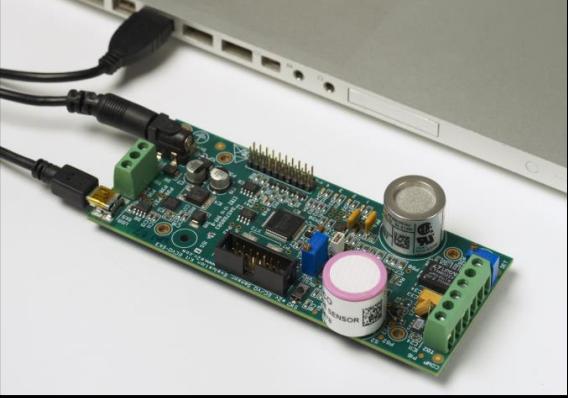

图1 产品外观图
SGX ECVQ-EK3气体传感器评估套件将驱动SGX系列电化学和催化燃烧型（包括热导式）气体传感器，自动测量传感器输出并计算气体浓度水平。
通过USB接口可以自动监控传感器，并在CD上提供易使用的控制和数据记录PC应用程序。当然，也可以使用如Hyperterminal之类的终端程序将简单命令发送到板载微控制器。用户手册提供了一组全面的命令。
PCB提供与SGX电化学和催化燃烧型气体传感器一起使用的插座。电化学和VQ500系列催化燃烧传感器的头部可以直接插在PCB上。还为单个催化燃烧传感器元件或连接到VQ600系列头电缆提供了接线端子。 PCB上靠近传感器插座位置提供温度传感IC。
对于电化学传感器，偏置电压可以调整或设置为零，并以nA或mA的形式输出。对于催化燃烧传感器，可以调节桥电压，并以mV形式输出。在这两种情况下，传感器对气体浓度具有线性响应，可以使用提供的软件进行基本校准，并得到ppm，％volume 或 ％LEL（爆炸下限）形式的读数。
扩展连接器提供对四个可配置报警器（集电极开路），两个模拟输出和四个数字输入的访问。电路板上的LED模拟每个警报的状态。 JTAG头允许高级用户将自己的软件上传到微控制器（MSP430F2616），并充分利用可用的接口。套件还提供通用电源适配器，用户也可以将9V电源连到接线盒连接器。
套件特征总结如下：
用于SGX电化学气体传感器
用于SGX 催化燃烧/热导式气体传感器
传感器的控制和设置简单
个人计算机（PC）的USB接口
免费的PC应用软件，便于控制和数据记录
催化燃烧桥电压可调节（1.6 V至4.6 V）
电化学偏置压可调节（-700mV至+ 350mV）
16位模数转换（ADC），用于传感器输出
用线性响应校准传感器并监测气体浓度水平
PCB安装有温度传感器IC
四个可配置的警报输出
两个可配置的模拟输出（12位DAC）
四个数字输入
其他应用程序的扩展头
用于用户软件上载的JTAG标头
随附通用电源适配器
随附CD上的用户手册
气流罩可单独提供
