BD9251FV热释电红外传感器放大器

来源:ROHM

作者:-

发布时间:2018-11-5

阅读量:4

BD9251FV是全球知名的厂商罗姆(ROHM)株式会社推出的一款人体感应用IC—热释电红外放大器。该热释电红外传感器放大器提供单芯片解决方案,使用方便,且采用低功耗设计,可以减少这些常用设备的待机功耗。此外,该芯片采用小型表贴封装,节省电路设计空间,便于安装。该芯片适合用于检测人体感应,可用于照明、感应灯、系统、网络摄像头、电视、电脑显示屏、空调、通风机等领域。



BD9251FV热释电红外传感器放大器属于标准级人体感应传感器用IC,供电电压VDD范围为2.97V~6.0V,典型工作电压值为5.0V,漏极输出电压VDRAIN用于为热释电红外传感器供电,其典型值为2.3V。BD9251FV热释电红外传感器放大器的输出无负载时,供电电流IDD典型值为300uA,功耗Pd不超过440mW,可以满足低功耗需求应用;AMP1/AMP2增益AG典型值最高可达46dB。采用封装为SSOP-B14,尺寸小,可满足小型化设计需求。



BD9251FV热释电红外传感器放大器1

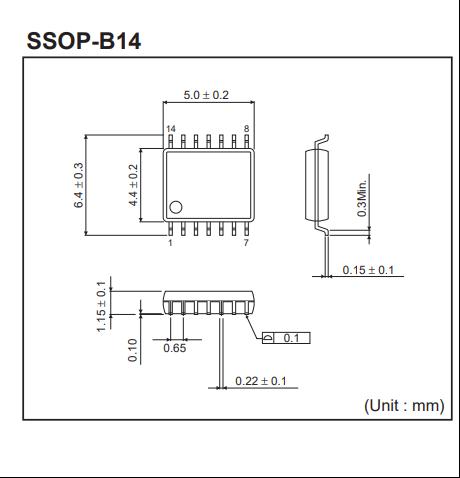

BD9251FV热释电红外传感器放大器的封装尺寸图



BD9251FV热释电红外传感器放大器的工作温度范围为-30℃~75℃,存储温度范围为-55℃~125℃;其内置了传感器信号放大器(AMP1/AMP2)、传感器信号输出用比较器、电压稳压器、移动方向检测电路,逻辑输出为CMOS电平,非常适合用于检测人体感应。



BD9251FV热释电红外传感器放大器2

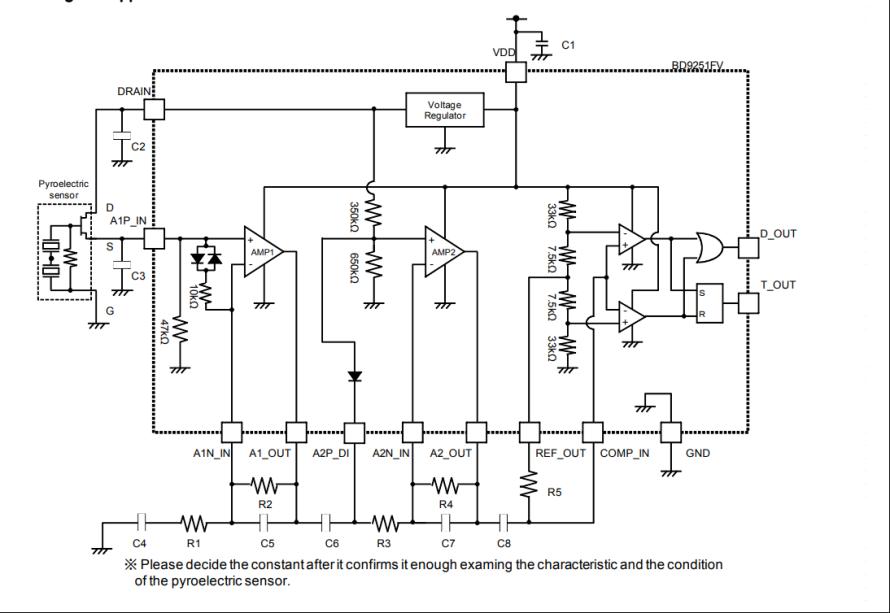

BD9251FV热释电红外传感器放大器内部框图/应用电路



BD9251FV热释电红外传感器放大器的产品特性:

• 供电电压VDD范围:2.97V~6.0V,典型工作电压值:5.0V

• 漏极输出电压VDRAIN典型值:2.3V

• 供电电流IDD典型值:300uA(输出无负载时)

• 功耗Pd不超过440mW

• AMP1/AMP2增益AG典型值最高可达46dB

• 内置传感器信号放大器(AMP1/AMP2)

• 内置传感器信号输出用比较器

• 内置电压稳压器

• 内置移动方向检测电路

• 逻辑输出为CMOS电平

• 工作温度范围为-30℃~75℃

• 表贴封装SSOP-B14



BD9251FV热释电红外传感器放大器应用领域:

• 照明

• 感应灯

• 系统

• 网络摄像头

• 电视

• 电脑显示屏

• 空调

• 通风机
