对金属冲压件的测量
来源：Micro-Epsilon（米铱）
发布时间：2026-01-30
光学千分尺
optoCONTROL
对金属冲压件的测量

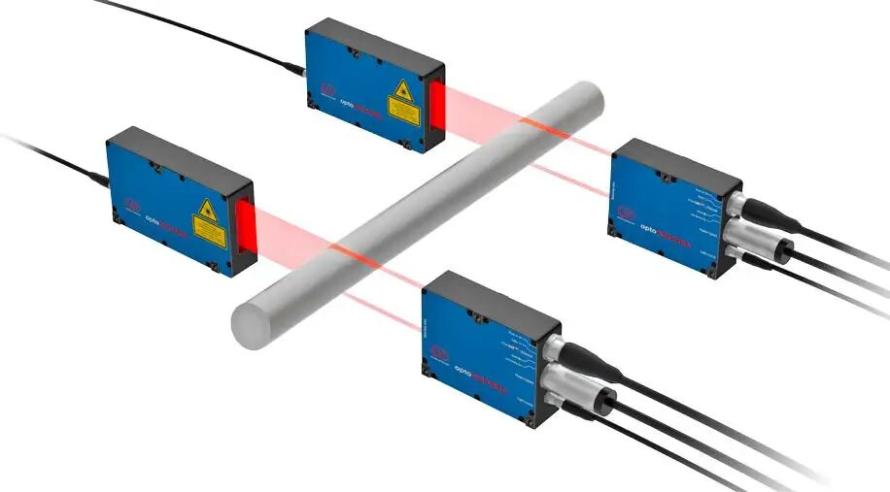

圆柱形磨削不锈钢金属冲压件在全自动测量装置中被精确地测量。使用两个光学 optoCONTROL 千分尺来测量圆度、同心度和直径。分别在两个不同的位置形成一个焦点。使用一条穿过两个焦点（虚拟的中心轴）的直线来确定圆度。使用编码器对坯料进行旋转，以提供高精度的边缘和直径测量，并分配到相应的角度位置。在这种情况下，旋转三次即可获得所需的测量结果。然后再计算坯料的同心度和曲率。

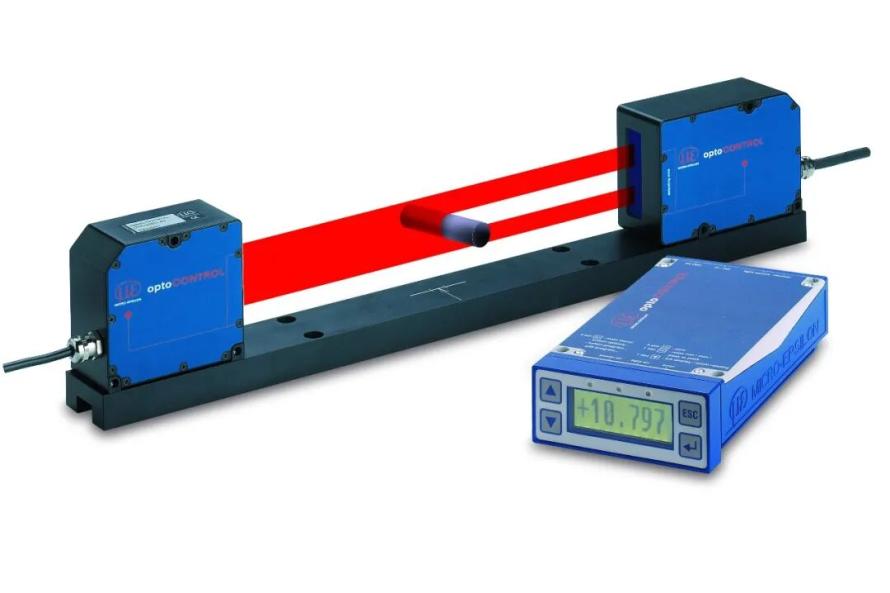

因此，ODC2600光学千分尺提供了一个多段程序，可同时解决这两项任务。由于采用了远心镜头和光学滤波器，该系统不受环境光的影响。数字 RS232 接口可输出边缘及直径值。MedaQLib 用于整合测量值。
优势
缩短了时间，因为可同时测量直径和边缘
缩短加工时间，降低成本
由于周期时间较短，系统投资回报迅速
无需手动测量，消除了可能的误差源
有缺陷的零件可提前被剔除
测量系统要求
测量范围: 40mm
测量精度: ± 2μm
分辨率: 0.6μm
直径：2-35mm
环境条件
0 - 50°C
工业厂房
环境光线
系统设计
2x optoCONTROL ODC2600-40
2x PC2500-3 电源电缆
2 SCD2500-3-RS232 接口电缆
