在工业生产中，温度实时监测至关重要。传统人工监测方式存在明显弊端：人员离岗、疲劳疏忽等都可能导致异常升温未被及时发现，进而引发火灾等严重事故，造成重大财产损失甚至生产中断。

  引入24小时智能温度在线监测系统，能够以远低于人工的成本，实现全天候不间断守护。该系统不仅能显著减少专职人力需求，降低长期运营成本，更能在第一时间预警风险，避免因温度失控导致的昂贵事故与停产损失。它以可靠、高效的智能化方式，为安全生产提供持续保障，真正为企业实现降本增效的经济价值。

一.需求

现在最常见的海绵泡沫 聚氨酯泡沫海绵，聚氨酯泡沫的生产本质上是将液体化学原料通过剧烈的化学反应，在几秒钟内变成固体泡沫的过程。聚氨酯泡沫海绵由聚醇，二异氰酸酯，水，催化剂等多化工原料混合，在精确的温度和压力控制下，通过计量泵输送到一个高速旋转的混合头 ，混合头将均匀混合的液体料浆注入到铺有聚乙烯薄膜的长长的传送带上。合物几乎是瞬间开始反应。水与异氰酸酯反应生成聚脲并释放出二氧化碳气体。气体在粘稠的液体中膨胀，形成无数微小的气泡。同时，聚醇与异氰酸酯发生凝胶反应，形成聚氨酯聚合物链，使泡沫体从液态变为固态，固定住气泡结构。在几分钟内，一块巨大的、像“奶油面包”一样的连续泡沫块就形成了。刚成型的大块泡沫虽然外表已固结，但内部的化学反应仍在继续。需要将其放置在通风良好的熟化区存放数小时至24小时，让反应完全结束，达到最终的物理性能。

聚氨酯的凝胶和发泡反应是强放热反应。尽管大部分反应在成型初期完成，但在熟化阶段，泡沫块内部，尤其是大块泡沫的中心部位，热量积聚，温度可能非常高（可达150°C甚至更高）。化学反应余热+自氧化放热，导致泡沫内部温度持续上升。在泡沫内部某些杂质集中或密度不均的地方，温度可能高于其他区域，形成“热点”。

当“热点”温度累积到聚氨酯的自燃点时（通常在400°C左右），即使没有外部火源，泡沫也会自燃。因此对聚氨酯泡沫海绵成形期间内部温度的检测，显得非常重要。

二.功能设计

2.1总的功能

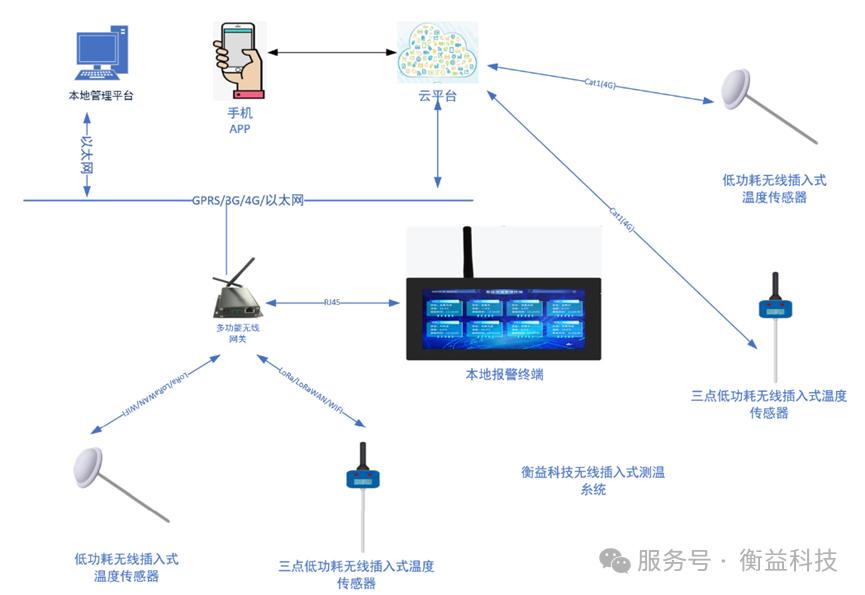

根据海绵的生产成形特性，我们开发了一套针对海绵生产成形的无线插入式温度检测糸统.此系统由前端插入式温度计（插入式温度传感器）无线传输(支持LoRa/LoRaWAN/Cat1)，报警终端，手机APP，云平台组成。下面会分别介绍无线传输，报警终端，云平台，传感器。其框图如下：

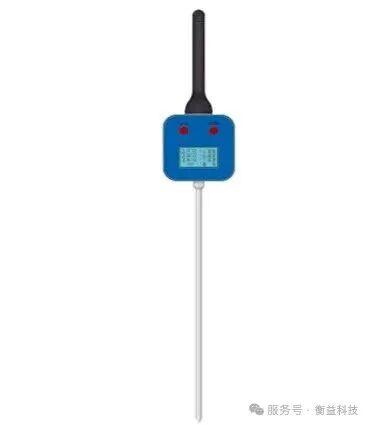

在这一个糸统里面，三点低功耗插入式无线测温传感器支持LoRa/LoRaWAN无线传输，也支持Cat1(4G)移动网络，LoRa/LoRaWAN最大传输距离在一公里以上。三点低功耗插入式无线测温传感器内置锂垭电池，可以工作三年以上。由以上无线测温传感器组成的无线测温系统，功能是聚氨酯泡沫海绵下线就将它插入到聚氨酯泡沫海绵里面，实时监测里面的温度。当温度变化超过一定范围（可设定），通过无线将温度数据上传到报警终端或者云平台，云平台通短信，电话，APP等方式把报警信号转给用户。  多功能无线网关用于接受无线插入式温度传感器的温度数据，然后通以太网将数据发给报警终端和云平台。  报警终端可以放置车间，或者保安室，或者其它管理人员待的地方，一个工厂可以使有多个报警终端，报警终端用于接受网关上报的数据。  云平台用于管理所有的网关，报警终端及传感器，同时处理报警信息。  2.2重点产品介绍  2.2.1 三点插入式温度传感器  功能  使用探针插入物体内部，通过LoRa/LoRaWAN/Cat1/WIFI把探针检测到的温度传输出来，探针有三个测温点，分别位于探针针尖，探尘中部，接近壳铁部分位置。此无线测温传感器为电池供电，带一个LCD，显示三段的实时温度。

 产品图片：

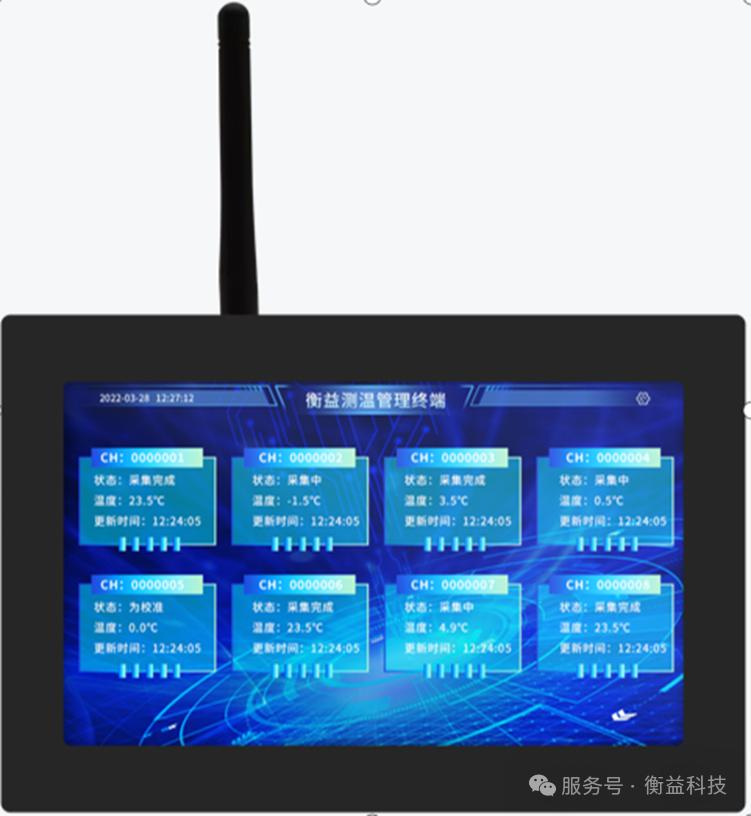

2.2.2本地报警终端

产品功能

报警终端能将多路传感器进行统一管理。它能同时将多路传感器显示在屏幕上，并且对接入的传感器数据进行保存，传输，分析。报警终端能通过I/O,RS485接口联动外部的控制设备，比如像喷淋，风机，加湿器等。此报警终端用于悬挂于被监控房间外面。

产品图片

产品参数

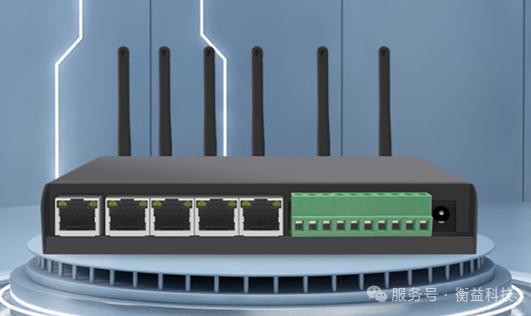

2.2.3LoRa/LoRaWAN网关功能介绍

功能介绍

LoRaWAN网关是基于低功耗，广域网LoRaWAN协议的物联网级网关路由器，为物联网设备提供低功耗的，可移动的，安全的本地双向无线通讯服务，支持LoRa,2G/3G/4G/5G,WIFI多种无线通讯功能。LoRaWAN网关采用星型架构设计，前端节点设备通过单跳给多个或单个LoRaWAN网关，实现终端设备和云服务器之间的无线通讯，也可以通过标准的IP连接到云服务器。广泛应用于智慧城市，智慧社区，智慧校园，智慧油田，智慧烟业。。。。。

产品图片

产品参数

2.2.4云平台

2.4.4.1平台概述

本物联网平台是专为物联网传感器设计的综合性管理系统，支持Wi-Fi、LoRa/LoRaWAN和Cat1三种通信协议的设备接入，实现对各类温度传感器的统一监控、数据管理和智能预警。

2.4.4.2核心功能

多协议设备接入

支持Wi-Fi、LoRa/LoRaWAN、Cat1等多种通信协议的温度传感器接入自动识别设备类型和通信协议提供标准化的设备接入接口。

实时数据监测

接收并解析传感器上报的温度数据实时显示设备状态和温度数据提供2D/3D可视化展示界面支持历史数据查询和回放。

智能报警管理

可设置多级温度报警阈值支持短信、邮件、APP推送等多种报警通知方式报警信息分级处理机制报警记录存储和查询。

设备全生命周期管理

设备注册、配置和分组管理设备状态监控（在线/离线）远程参数配置和固件升级设备维护记录管理。

数据分析与报表

倾斜趋势分析设备健康状态评估自定义报表生成数据导出功能。

2.4.4.3技术特点

多协议支持

Wi-Fi设备：通过MQTT/HTTP协议接入LoRaWAN设备：通过LoRa网关接入Cat1设备：通过蜂窝网络接入

高可靠性设计

数据加密传输断网缓存机制负载均衡设计

灵活的部署方案

支持云端部署和本地化部署提供标准API接口

2.4.4.4用户价值

统一管理：多种通信协议的设备统一管理平台

实时预警：及时发现安全隐患，避免事故发生

降低成本：减少人工巡检成本，提高管理效率

决策支持：基于数据分析的设备健康评估

2.4.5系统架构

设备层：各类有线无线温度传感器

通信层：Wi-Fi/LoRaWAN/Cat1网络

平台层：数据接收、处理、存储和分析

应用层：Web管理

三.系统优势及布署方式

3.1本糸统优势

传统的测温方为本地有线插入式测温，使用不方便，只能在一相固定的地方进行插入式测温，还需人工查看，巡检。下面是传统的测温方式。

传统的测温方式

我司的无线插入式测温系统使用了高精度传感器，超低功耗测试技术，使用无线传输，用户可以在车间任意一个地方进行温度检测，多个用户可以在任意一个地方接收到报警信息，当出现异常，可以及时采取措施，把火灾的风险大大降低。.

我司的测温方式

3.2糸统部署方式

本系统有云平台，报警终端，网关，插入式温度传感器组成。其部署方式如下：

1.传感器部署：在聚氨酯泡沫下线时，将三点插入式温度传感器插入泡沫内部，确保测温点覆盖关键区域。

2. 网关部署：根据车间布局和传输需求，合理布置LoRa/LoRaWAN网关，确保无线信号覆盖全面。

3. 报警终端部署：将报警终端放置于车间、保安室或管理人员办公室，便于实时查看和响应报警信息。

4. 云平台配置：完成云平台设备注册、配置和分组管理，设置报警阈值和通知方式，确保系统正常运行
