JSY1003单相互感式计量模块在电器识别与智能家居中的应用-感算商城

在现代家庭生活中，电器已成为不可或缺的一部分，它们广泛涵盖了为日常生活提供便利的各类用电设备，如电视机、空调、冰箱、洗衣机以及种类繁多的小家电等。随着智能家居技术的飞速发展，这些电器通过物联网技术实现了远程操作与智能化管理，极大地提升了居住的便捷性和舒适度。然而，要实现电器的远程控制，首要任务是准确识别出电器的种类，并向用户反馈操作的成功与否。

摘要

当前，对电器的识别主要依赖于智能电表所记录的数据，包括有功功率、无功功率、谐波分量及其大小等参数。通过将这些数据与预先存储的所有可能电器组合进行比较，系统能够识别出当前工作的电器类型。尽管这种方法在一定程度上实现了对用电器的监测，但其存在显著的局限性。具体而言，现有方法对新用电器的识别能力较弱，需要事先将新用电器的各类参数手动录入智能电表系统中，这一过程不仅繁琐，而且难以实现即时反馈，限制了智能家居系统的灵活性和响应速度。

引言

为了克服上述挑战，健思研推出了一种创新的解决方案——JSY1003单相互感式电能计量模块。该模块通过独特的电路设计，将电路板明确划分为强电采样区和弱电计量区，实现了电量采样与计量的有效隔离。在弱电区，模块精心布置了报警输出插脚、有功电能校验脉冲负输出插脚、UART输出TX插脚、输入RX插脚以及模块供电的正负极电源插脚，确保了信号传输的稳定性和安全性。而在强电区，火线插脚、第一插脚、第二安装插脚和零线插脚的有序排列，不仅简化了安装流程，还提高了空间利用率。

JSY1003模块通过规整电路板上的插脚布局，实现了与外部插接座的便捷插接连接，大大简化了安装步骤。同时，用户只需将外部电线穿过穿心式电压互感器，即可与模块电路板建立稳定的电气连接，整个操作过程既简单又高效。此外，该模块凭借其高精度的测量能力、强大的电气隔离特性以及灵活的通讯接口，为智能家居系统中的电器识别与管理提供了强有力的支持。通过集成JSY1003模块，智能家居系统能够更快速、更准确地识别出电器类型，实现远程控制的即时反馈，从而显著提升用户体验和系统的整体性能。

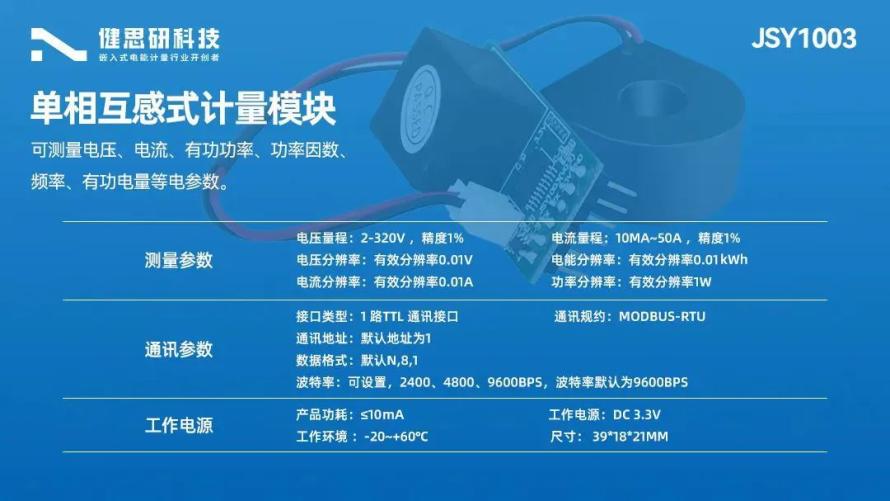

JSY1003单相互感式计量模块概述

功能特点

JSY1003单相互感式计量模块是一款高度集成的电能测量产品，具备以下主要功能特点：

Part.01

高精度测量

采用专用测量芯片，有效值测量方式，能够准确采集单相交流电的电压、电流、功率、功率因数、频率及电能等多个电参量，测量精度高，电压、电流、电量测量误差小于±1.0%，有功电度达到1级标准。

Part.02

灵活通讯接口

模块配备1路TTL通讯接口，支持标准Modbus-RTU通讯规约，兼容性好，便于编程与集成。通讯速率可设置，默认波特率为9600bps，支持多种数据格式。

Part.03

低电压供电与防接反保护

采用DC3.3V低电压供电，并具备防接反保护功能，确保模块在接反电源时不会损坏。

Part.04

高隔离电压与可选配互感器

被测电源与供电电源之间相互隔离，隔离耐压达3000VDC，保障系统安全。

支持不同规格的单匝穿心PCB固定或开口互感器，方便易用，适应不同应用场景。

技术参数

Part.01

单相交流输入

电压量程可选100V、220V、380V等，电流量程可选5A、50A、100A等。

Part.02

过载能力

1.2倍量程可持续工作，瞬间（<20mS）电流可达5倍量程，电压可达1.5倍量程不损坏。

Part.03

工作环境

工作温度范围-20°C至+70°C，存放温度范围-40°C至+85°C，相对湿度5%至95%（无结露），海拔高度0至3000米。

JSY1003在电器识别中的应用

高精度测量提升识别准确性

JSY1003模块通过其高精度的电压、电流及功率测量能力，能够准确捕捉电器的工作状态。在智能家居系统中，这些数据可用于构建电器的特征库，通过对比实时测量数据与特征库中的数据，实现电器的精准识别。与传统的智能电表相比，JSY1003的高精度测量能力显著提升了电器识别的准确性。

灵活通讯接口促进系统集成

JSY1003模块支持标准Modbus-RTU通讯规约，便于与智能家居系统中的其他设备进行数据交换。通过该接口，模块可以将采集到的电参量数据实时上传至智能家居控制中心，为电器识别与管理提供数据支持。同时，控制中心也可以向模块发送控制指令，实现对电器的远程控制。

强隔离电压保障系统安全

在智能家居系统中，电器的安全运行至关重要。JSY1003模块的高隔离电压特性（3000VDC）有效隔离了被测电源与供电电源，降低了因电气故障引发的安全风险。这一特性在复杂多变的家居环境中尤为重要，为系统的稳定运行提供了有力保障。

结语

JSY1003单相互感式计量模块以其高精度测量、灵活通讯接口及强隔离电压等特性，在智能家居的电器识别与管理中展现出显著优势。通过集成该模块，智能家居系统能够更准确地识别电器类型，实现远程控制，并提升系统的安全性与稳定性。随着智能家居市场的不断扩大，JSY1003模块有望在更多领域得到广泛应用，推动智能家居技术的进一步发展。
