在当今智能家居与物联网技术飞速发展的背景下，小编介绍一款结合了JSY1050单相交流电能计量模块、STM32单片机及无线通信技术的智能无线电表系统。这个案例不仅能够实时监测用户的用电情况，还支持远程缴费及余额查询功能，为现代家庭和商业场所提供了便捷、高效的用电管理方案。

系统概述

客户的这个系统由两大核心部分组成：用户端与服务端。其中服务端则包含健思研科技的JSY1050单相交流电能计量模块，用于接收用户端数据、显示用电情况、处理缴费请求并展示余额信息。

电表系统关键组件介绍

在基于STM32的智能无线电表系统中，JSY1050模块作为服务端的核心计量组件，发挥着至关重要的作用。具体应用如下:

Part.01

精准计量

JSY1050模块实时采集用户端的电压、电流等电参数，并通过高精度的测量算法计算出功率、电能等关键指标，为智能电表系统提供了精准的数据支持。

Part.02

数据传输

通过TTL通讯接口和Modbus-RTU通讯规约，JSY1050模块将采集到的数据实时传输至STM32单片机进行处理。在无线通信模块的辅助下，这些数据被进一步发送至用户端，实现了用电信息的远程监控。

Part.03

异常报警

JSY1050模块内置过压、欠压、过流等保护机制，一旦检测到异常用电情况，立即通过通讯接口向STM32单片机发送报警信号，确保用电安全。

Part.04

系统集成

在智能电表系统中，JSY1050模块与STM32单片机、OLED液晶显示屏、无线通信模块等组件紧密集成，共同构成了一个功能完善、性能稳定的用电管理系统。

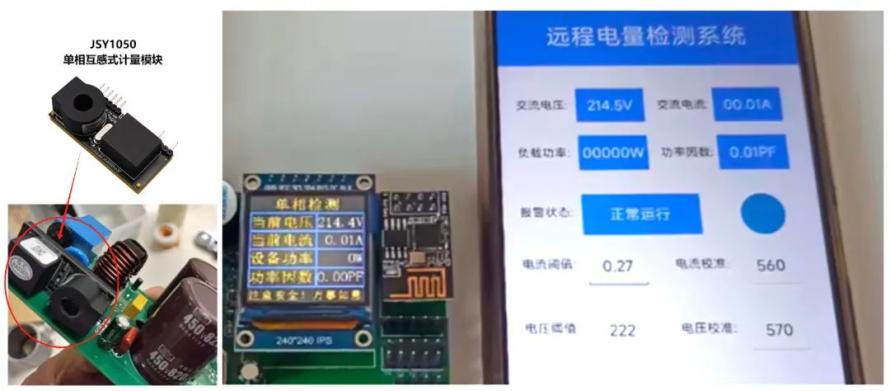

客户的系统功能实现

电流电压采样与传输：

用户端通过电流电压采样模块实时采集用电数据，利用无线通信模块将数据发送至服务端。我们JSY1050模块在服务端接收并处理这些数据，确保计量的准确性。

用电情况显示：服务端STM32单片机接收用户端数据后，通过OLED显示屏展示当前用电量、功率等关键信息。用户可通过按键查询历史用电记录，实现用电情况的全面监控。

远程缴费与余额查询：用户端配备矩阵按键，用户可通过按键输入缴费指令，并通过无线通信模块发送至服务端。服务端处理缴费请求后，更新用户余额信息，并通过OLED显示屏展示最新余额。同时，用户也可随时查询当前余额，确保用电无忧。

异常报警与保护：系统内置过压、欠压、过流等保护机制，一旦检测到异常用电情况，立即通过OLED显示屏及无线通信模块向用户发出警报，确保用电安全。

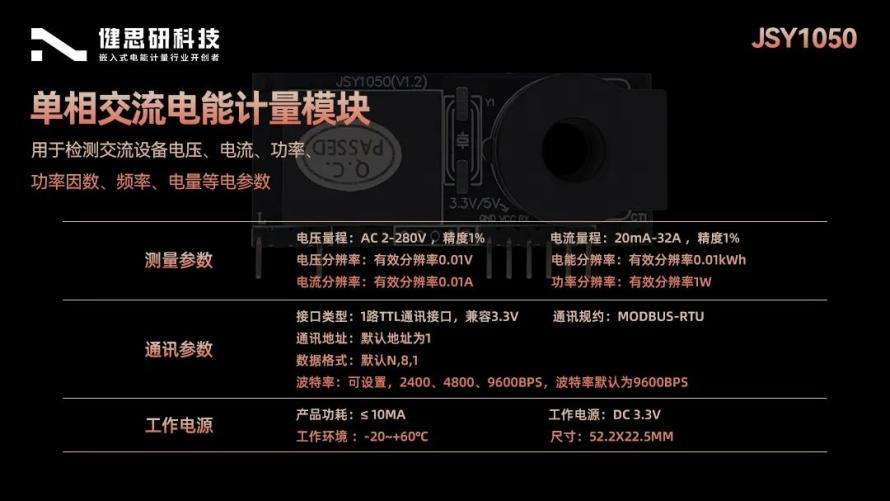

JSY1050模块技术亮点

Part.01

高精度测量

JSY1050采用专用测量芯片，以有效值测量方式确保测量精度，电压、电流、电量的测量误差小于±1.0%，有功电度达到1级精度，为智能电表系统提供了可靠的数据基础。

Part.02

丰富的通讯接口

模块内置1路TTL通讯接口，兼容3.3V电压，支持标准Modbus-RTU通讯规约，方便与各种控制系统进行数据交互，提高了系统的兼容性和可扩展性。

Part.03

低功耗与高隔离

JSY1050采用低电压DC3.3V供电，功耗仅为8～10mA，同时具备高隔离电压，耐压达DC3000V，确保了系统的安全性和稳定性。

Part.04

灵活配置与扩展

模块可选配不同规格的单匝穿心PCB固定或开口互感器，满足不同应用场景的需求。同时，通过Modbus寄存器，用户可以灵活配置模块的地址、波特率等参数，实现个性化定制。

结语

基于健思研科技JSY1050单相交流电能计量模块与STM32的智能无线电表系统，以其高精度计量、实时数据传输、直观交互界面及便捷缴费方式等特点，为现代家庭和商业场所提供了高效、便捷的用电管理方案。随着物联网技术的不断发展，该系统有望在更多领域得到广泛应用，推动智能用电管理的普及与发展。
