Bourns®HVMA03F4A-LP8S 门驱动变压器，解锁高压电力传输新标准

来源：Bourns

作者：-

发布时间：2025-05-21

阅读量：1

Bourns® HVMA03F4A-LP8S 门驱动变压器助力高压应用中的高效电力传输

在当今电力电子领域，提供隔离电源以驱动开关器件（如碳化硅 (SiC) MOSFET 和绝缘栅双极晶体管 (IGBT)）的先进组件，对于确保高效可靠的操作至关重要。门驱动变压器作为有效的隔离电源解决方案，广泛应用于开关电源、马达驱动、可再生能源系统及汽车牵引逆变器等领域。Bourns® 的 HVMA03F4A-LP8S 门驱动变压器，正是为这些特定需求量身定制的优秀产品。

✨门驱动电压要求‍

IGBT 和 SiC 门驱动器通常需要 +15V 到 +20V 的门电压以实现开通，0V 到 -5V 的电压以确保可靠的关断。采用负门电压可以增强抗噪声能力，加速电荷提取，并防止半桥配置中的误触发。为了满足这些要求，建议使用功率达到 2W 以上的门驱动变压器。

✨突出特点及优势

选择一款先进的门驱动变压器能够带来多重优势，同时满足各种关键需求。Bourns® 的 HVMA03F4A-LP8S 门驱动变压器，作为符合 AEC-Q200 认证的汽车级产品，专为高压应用提供高效且可靠的隔离电源，具有以下优势：

✅ 功率额定值：可提供 2W 功率输出。

✅ 高工作电压：支持高达 800V，适用于需要高隔离电压的应用。

✅ 爬电距离：具有 8mm 的爬电距离，提升了安全性与可靠性。

✅ 工作温度范围：可在 -40°C 至 +125°C 的温度范围内稳定工作，适应各种环境条件。

✅ 紧凑设计：低轮廓表面贴装封装，方便集成至空间受限的设计中。

测试与性能

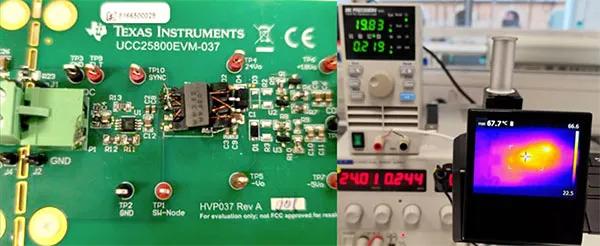

为评估 HVMA03F4A-LP8S 变压器的性能，Bourns 进行了一系列测试，使用了德州仪器的 UCC25800 低EMI变压器驱动 IC，工作频率为 1 MHz。该测试配置产生了 +16V 和 -4V 的双输出，适用于双极驱动开关器件。测试结果表明，变压器能够提供约4.4W的功率，并且表面温升约为 45°C，证明其在规定的工作条件下具有高效的性能表现。
