用FireBeetle ESP32-S3自制AI血氧仪，解锁健康监测新技能！

在这个项目中，作者将展示如何利用AI和一些简单的硬件（ESP32-S3 和一个172x320 IPS 显示屏等），制作一个能够测量血氧饱和度（SpO2）和心率的设备。这个项目不仅有趣，还能让你深入了解AI与医疗设备的结合。

需要注意的是，此设备仅用于 教育目的，它展示了机器学习和 IoT 结合的潜力，但它不是经过认证的医疗设备，不能完全用于专业的健康监测或诊断。

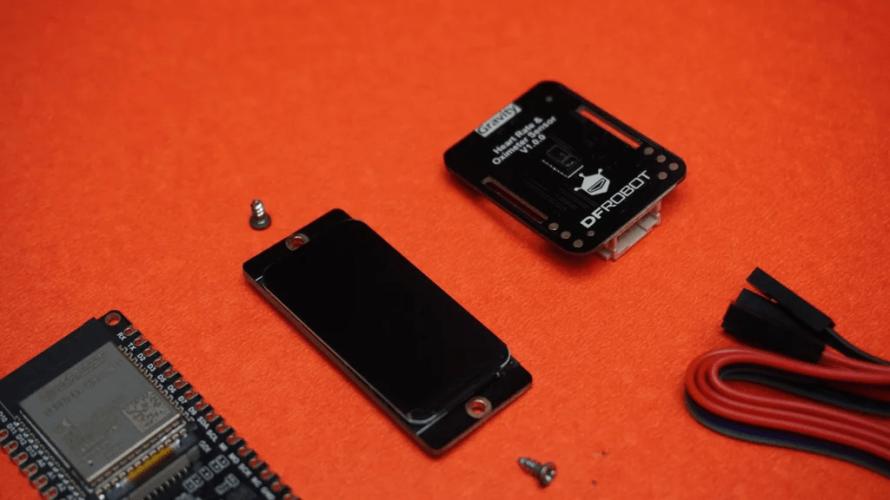

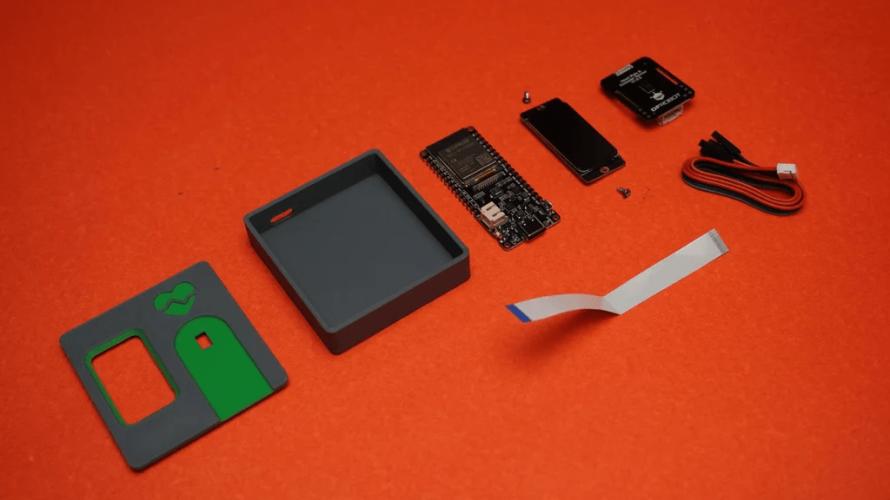

材料清单

要完成这个项目，你需要以下材料：

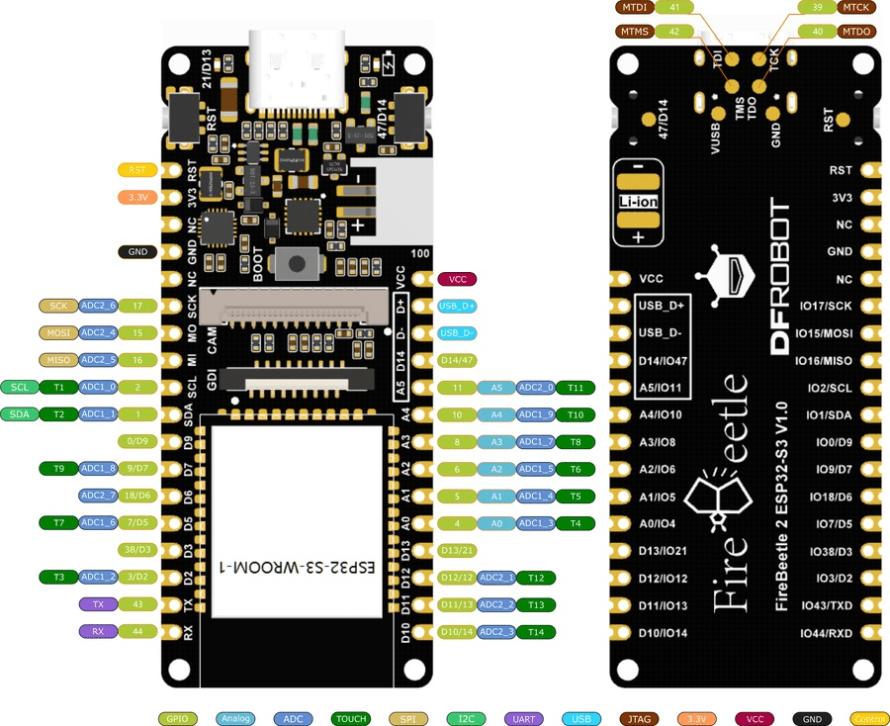

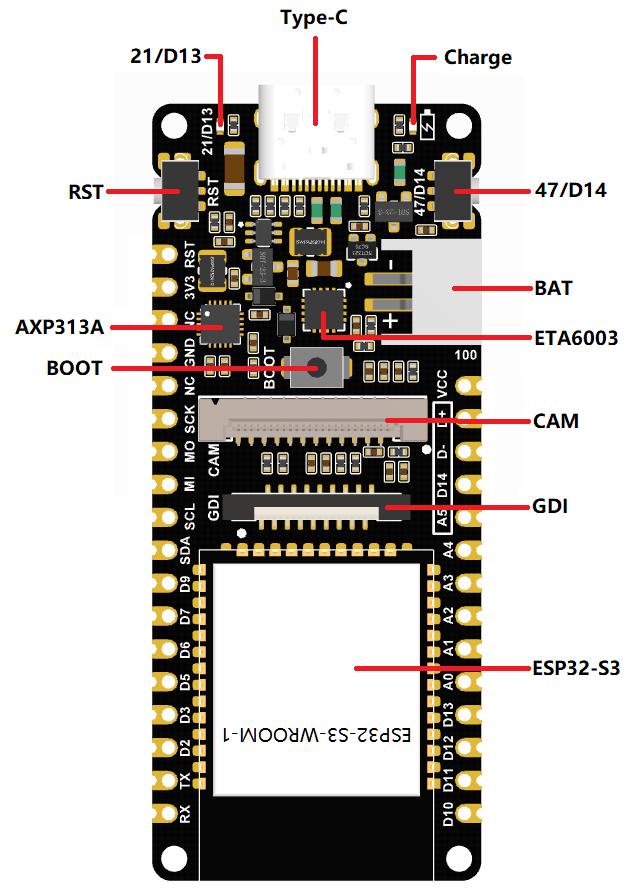

• 微控制器：我选择的是 FireBeetle 2 ESP32-S3 ，它价格实惠且功能强大，带有内置的Wi-Fi和蓝牙功能。
• 心率和血氧传感器：我用的是 MAX30102 ，这款传感器小巧、易用，而且性价比很高。
• 显示屏：1 个 IPS LCD 显示屏 (1.47” 172×320)，用来实时显示测量结果。
• 面包板和跳线：用于快速搭建电路，连接所有硬件组件。
• 电源：可以用USB线为ESP32供电，或者用电池组让设备更便携。
• 电脑：需要一台电脑来编写代码并将其上传到ESP32上。
• 其他工具：3D打印机

步骤 1：CAD 和 3D 打印

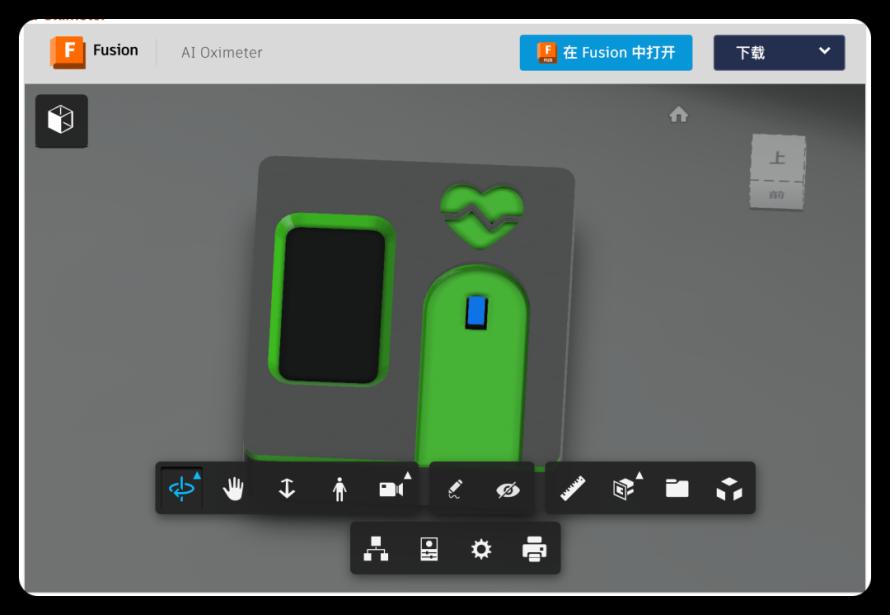

首先，我为项目设计了这个外壳和盖子，测量了每个组件的尺寸，并导入了可用的 3D 模型组件。

你可以下载设计文件并在 Fusion 360 中打开，根据你的需要进行修改，或者你可以直接下载 STL 文件并进行 3D 打印：

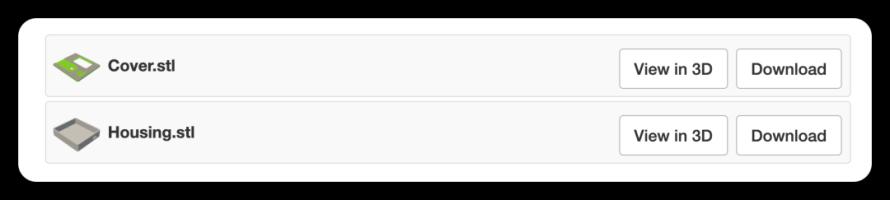

3D打印文件可以在文末下载。

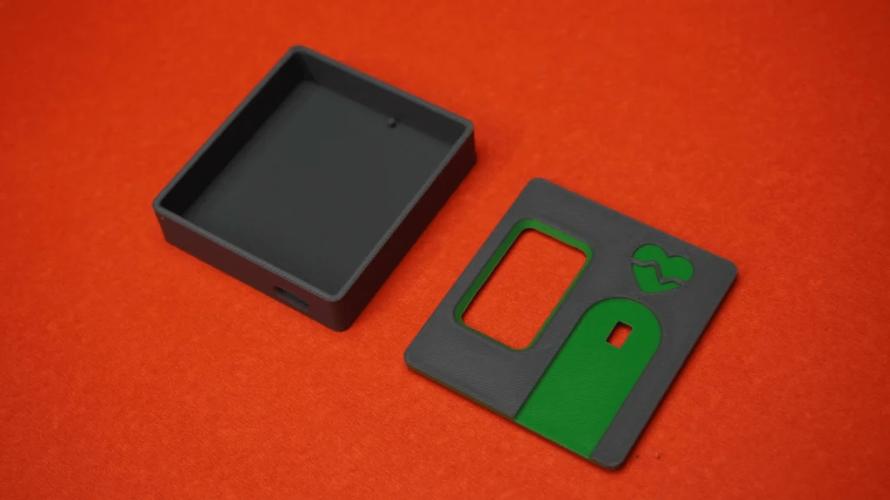

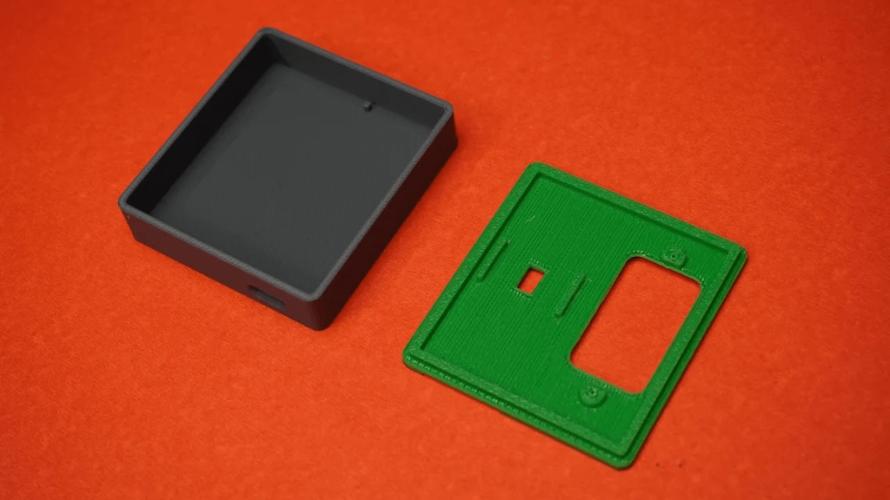

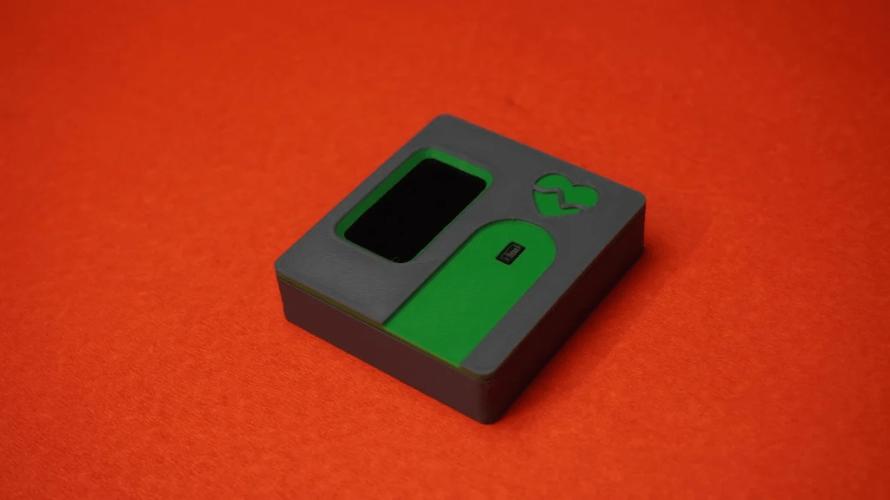

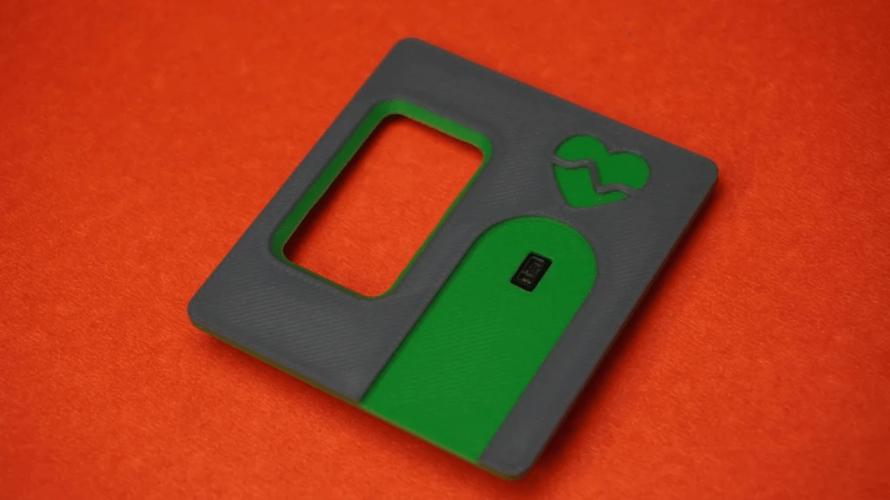

我用深灰色打印了外壳，并使用换料技术，在打印过程中暂停，用双色调，深灰色和绿色打印了盖子。

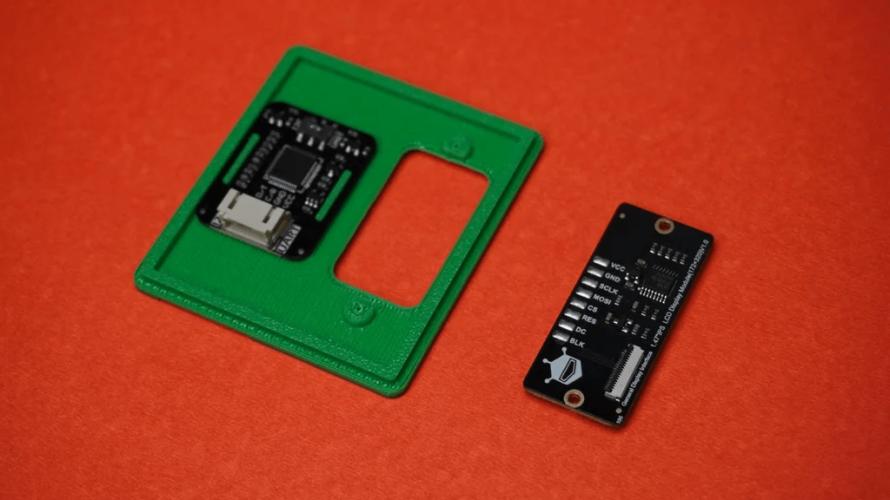

步骤 2：心率传感器组装

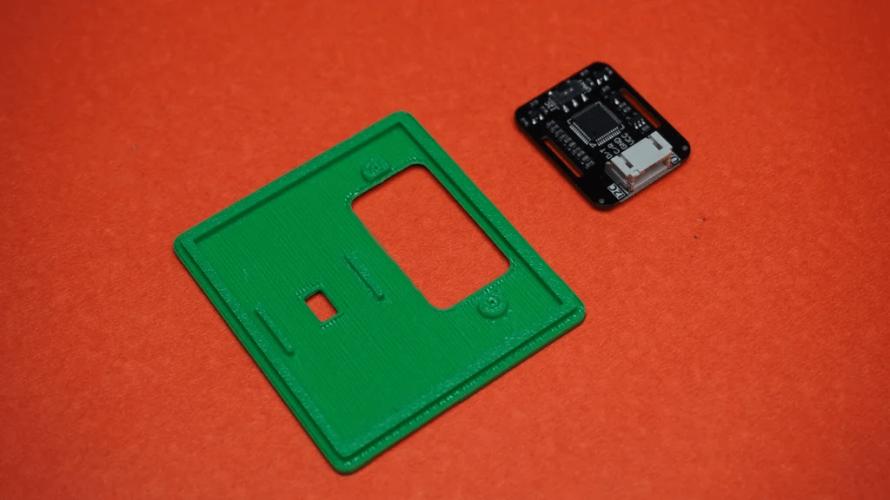

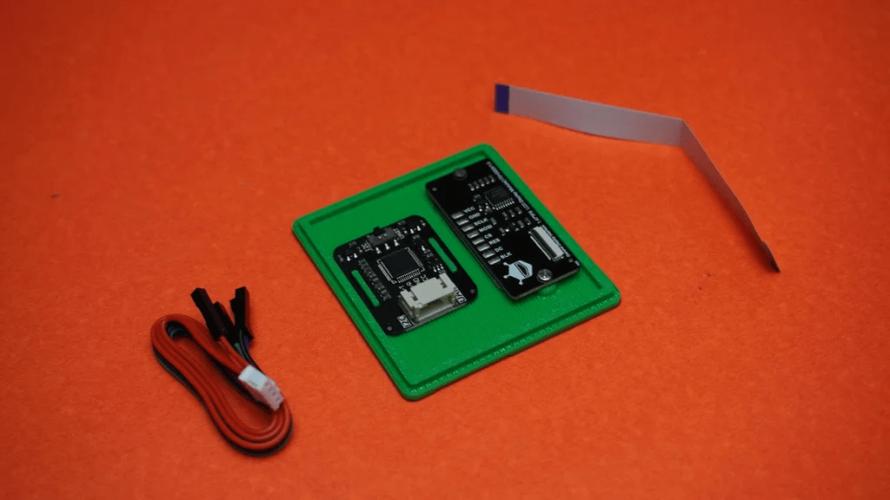

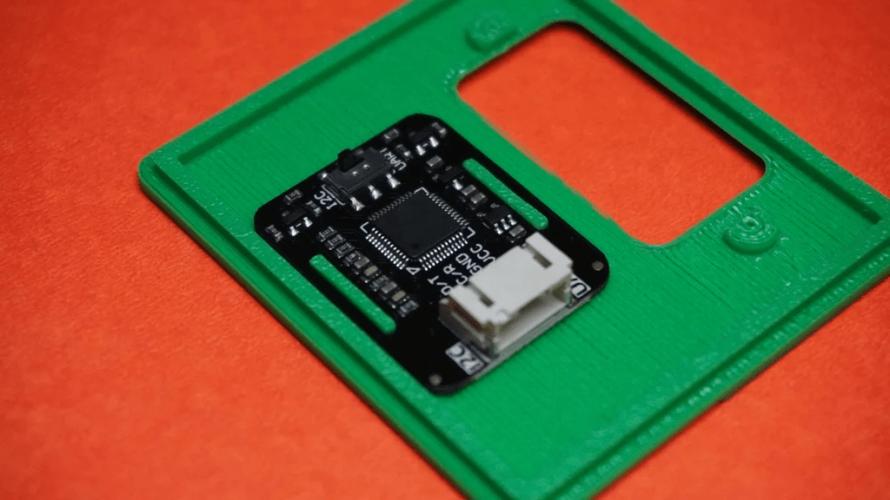

首先，取出血氧心率传感器，并通过将传感器卡入其设计位置，将其安装在 3D 打印的盖子上。

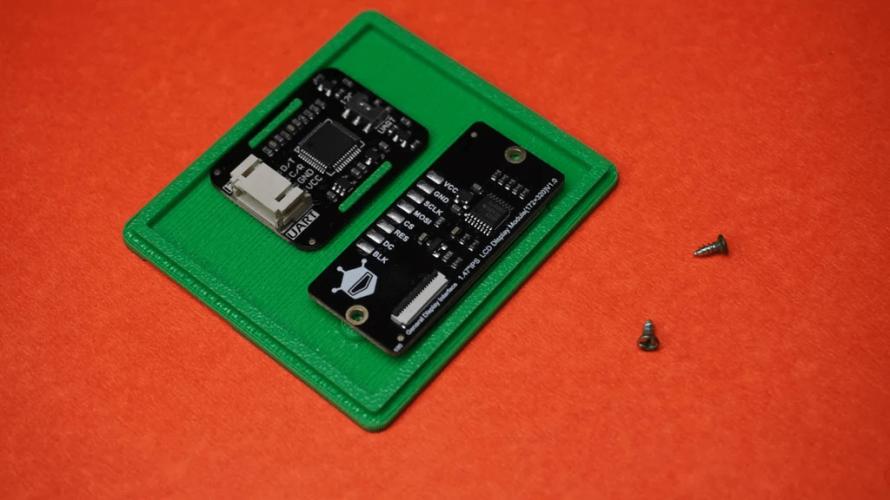

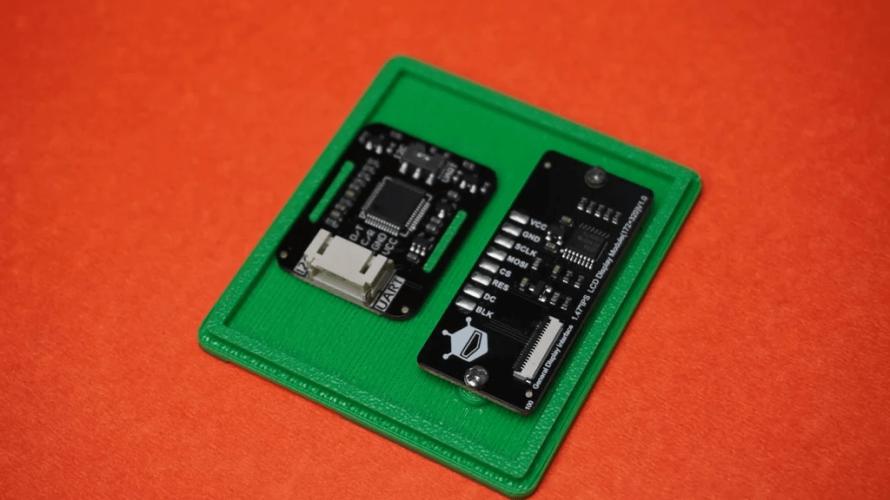

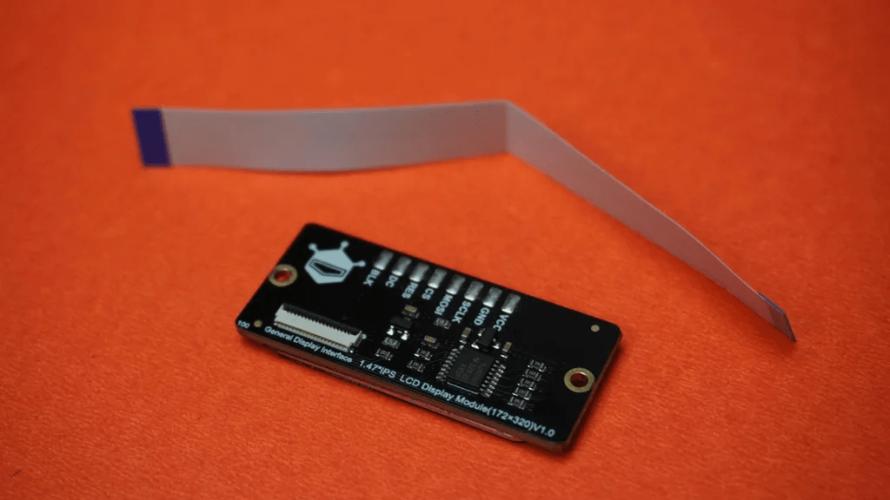

步骤 3：显示屏组装

然后，取出显示模块，并使用两个 M2 螺钉将其安装到盖子上设计的孔位上。请务必在组装过程中注意方向。

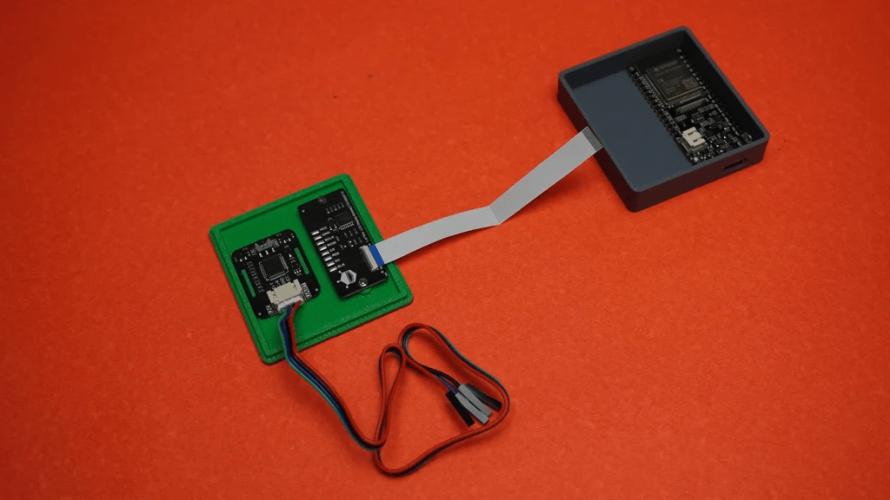

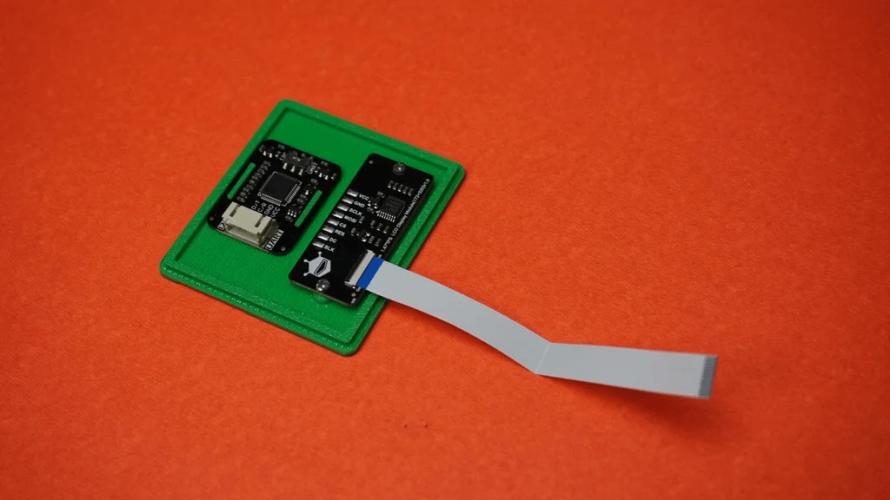

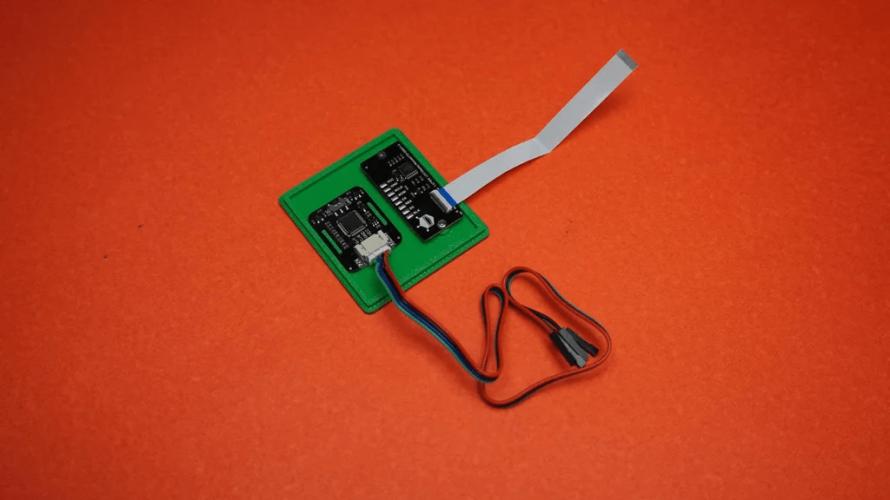

步骤 4：电缆组装

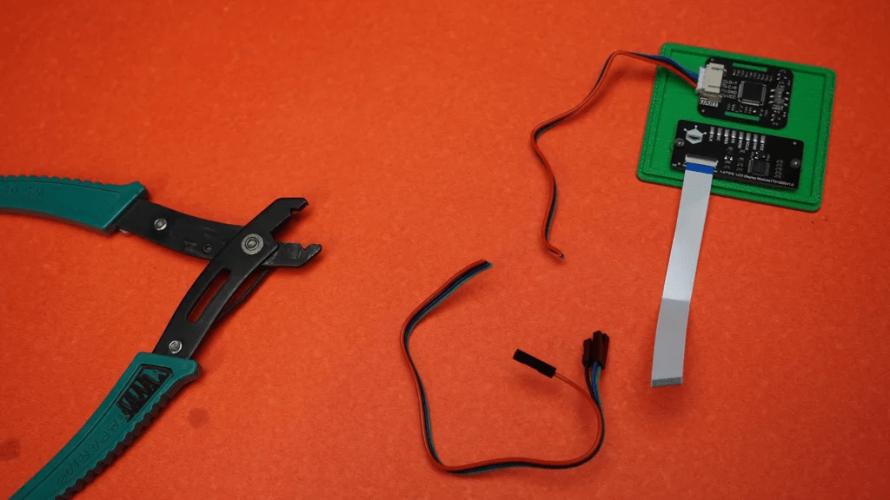

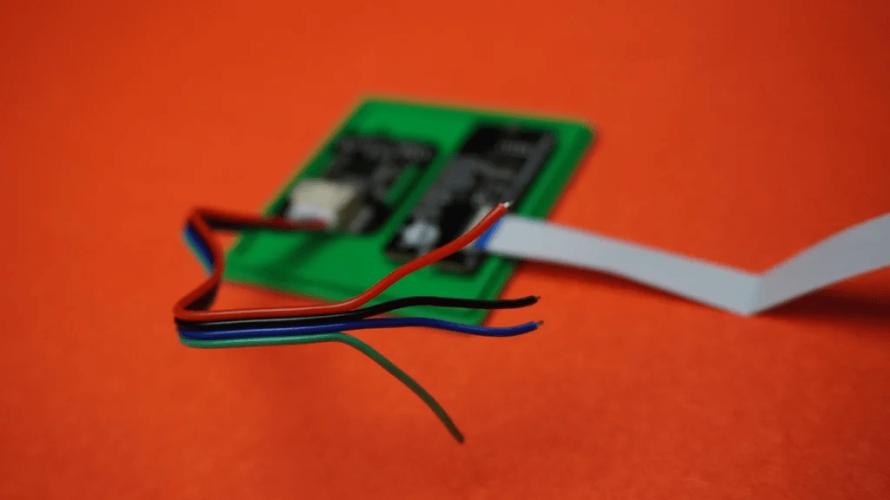

现在，让我们将 GDI 排线连接到显示屏，并连接传感器的连接线。

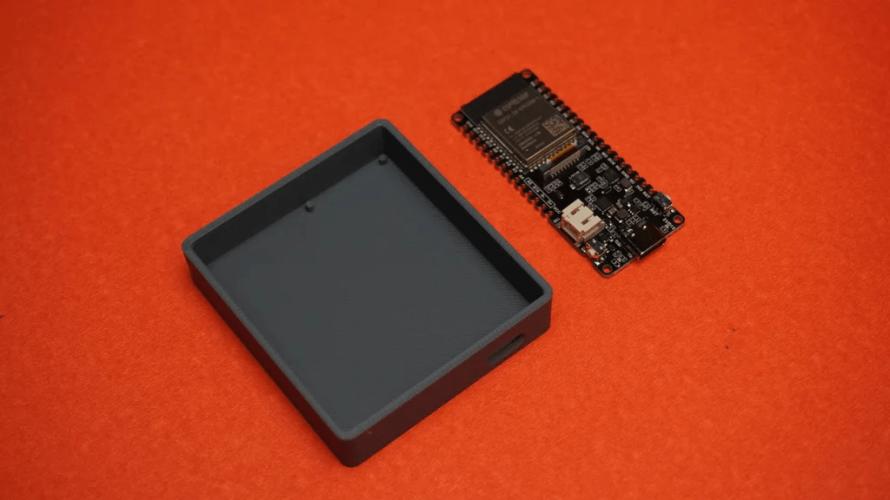

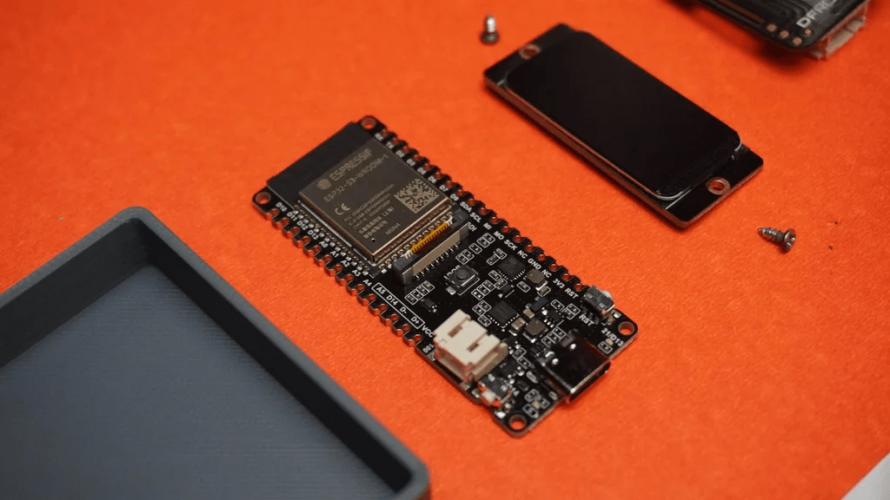

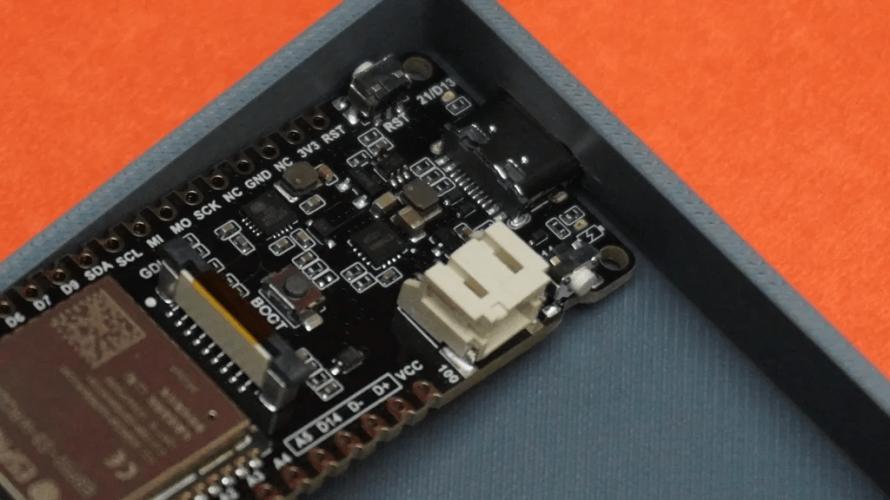

步骤 5：ESP32 组装

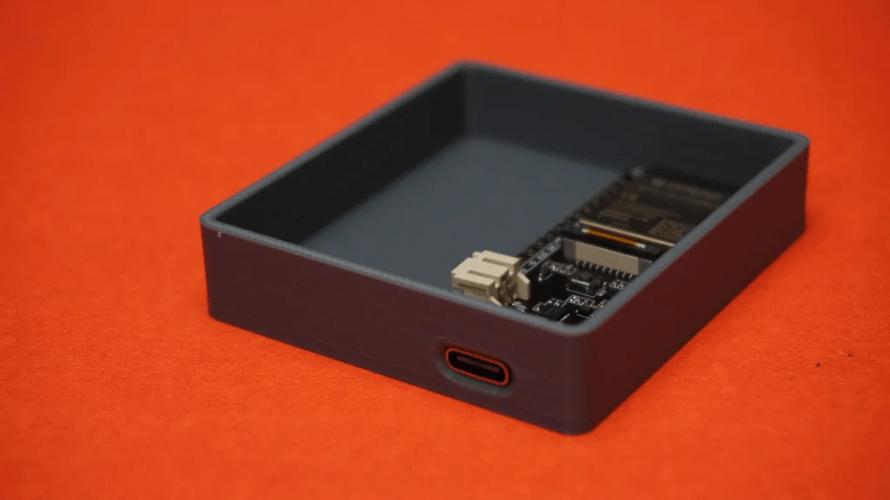

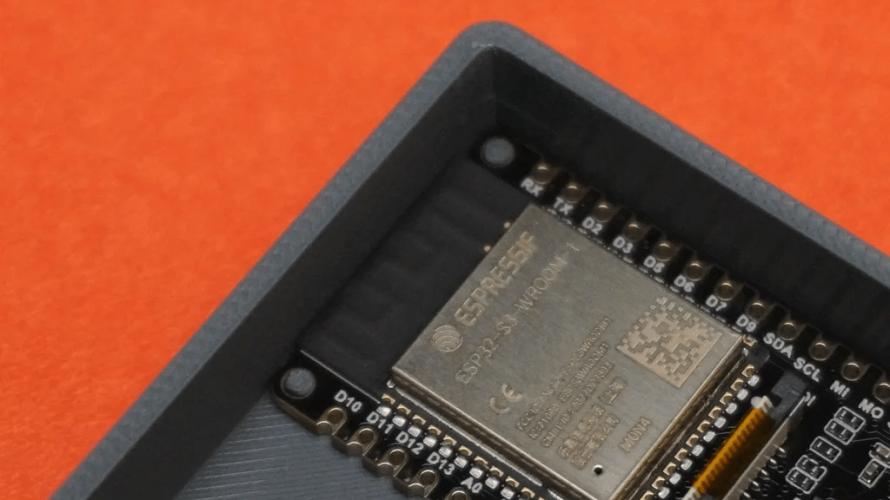

现在，拿起外壳和 ESP32，将 Type-C 口与外壳上的设计插槽对齐，然后将其卡入背面的到位，如图所示。

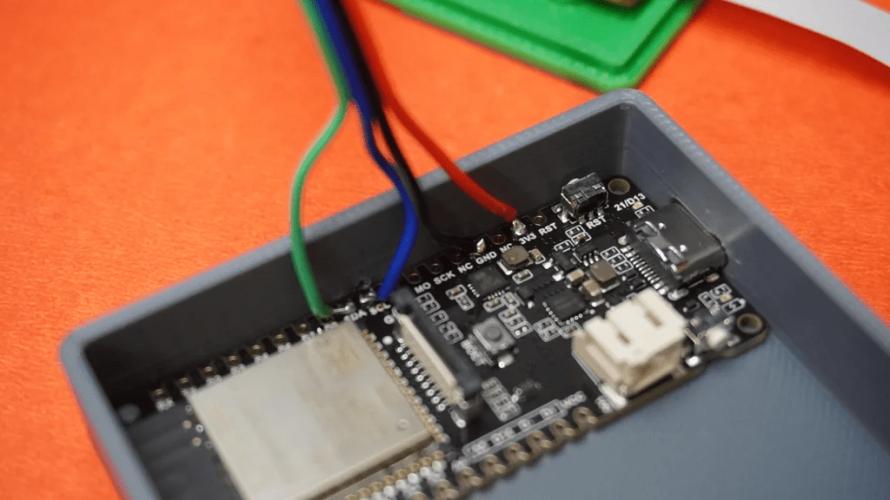

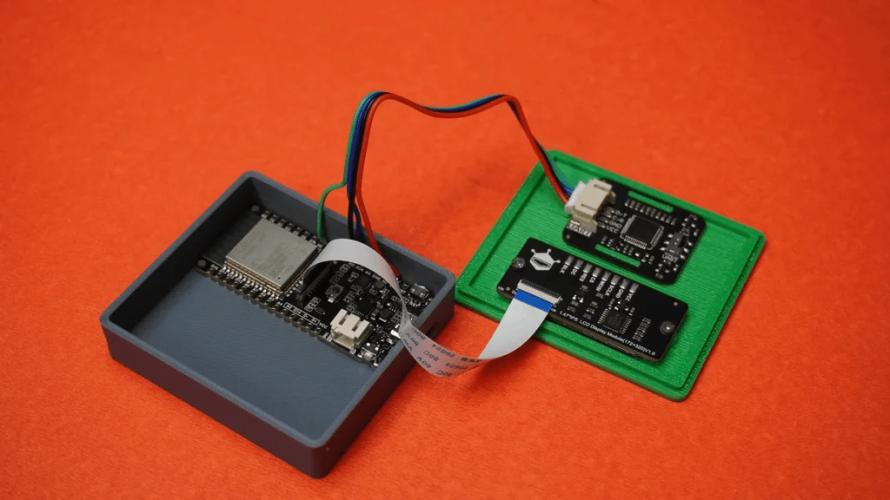

步骤 6：电路连接

使用我们之前连接的线将传感器连接到 ESP32。

• 将传感器的 SCL 引脚连接到 ESP32 上的 SCL。
• 将传感器的 SDA 引脚连接到 ESP32 上的 SDA。
• 将 VCC（传感器）连接到 ESP32 上的 3V。
• 将 GND（传感器）连接到 ESP32 上的 GND。

将 GDI 连接器连接到 ESP32 上的相应连接器。

将导线焊接到位。

步骤 7：最终组装

• 将所有电缆整齐地放置在外壳内，确保它们没有被挤压或拉伸。

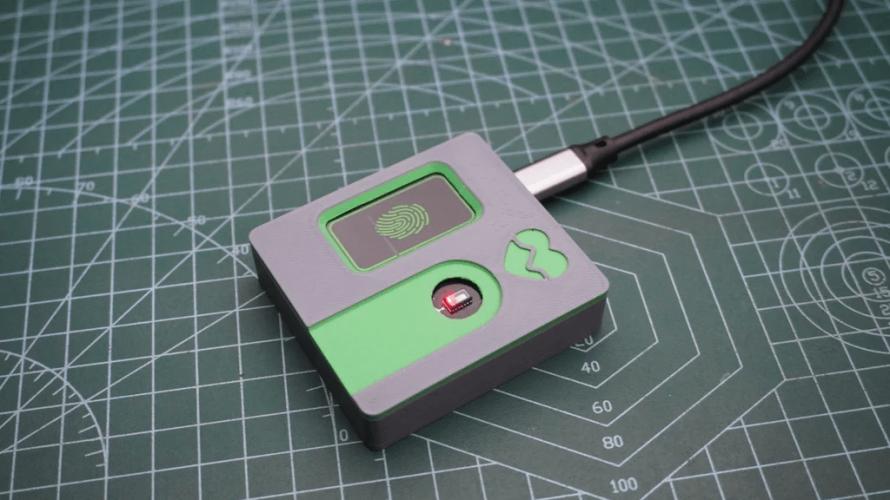

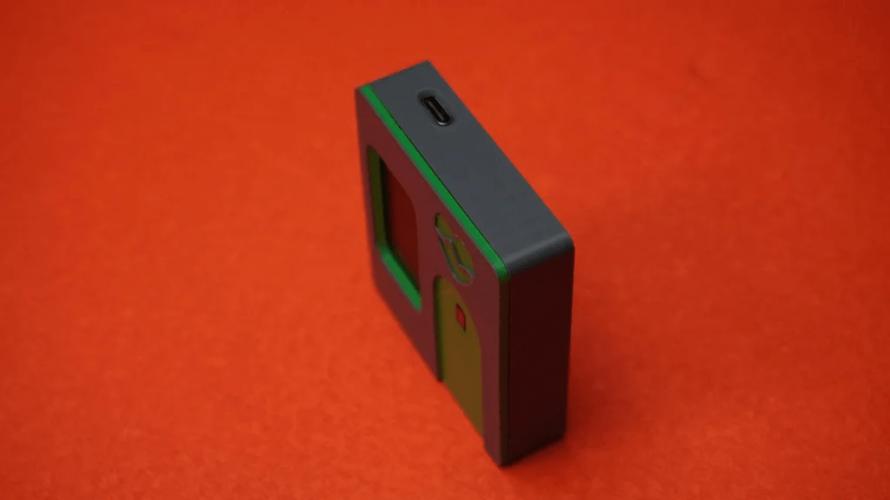

• 小心地对齐盖子并将其卡到外壳上，将其固定到位。

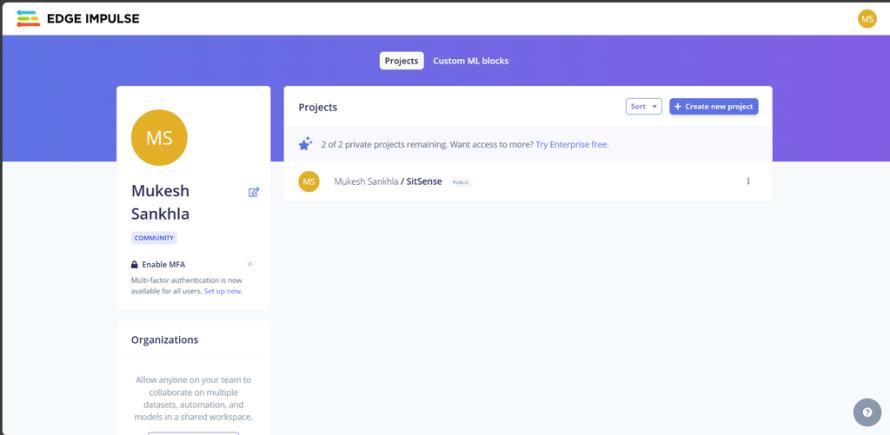

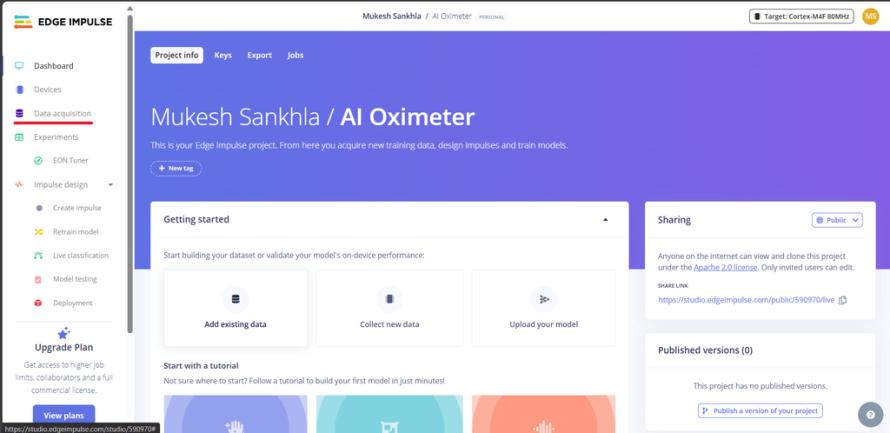

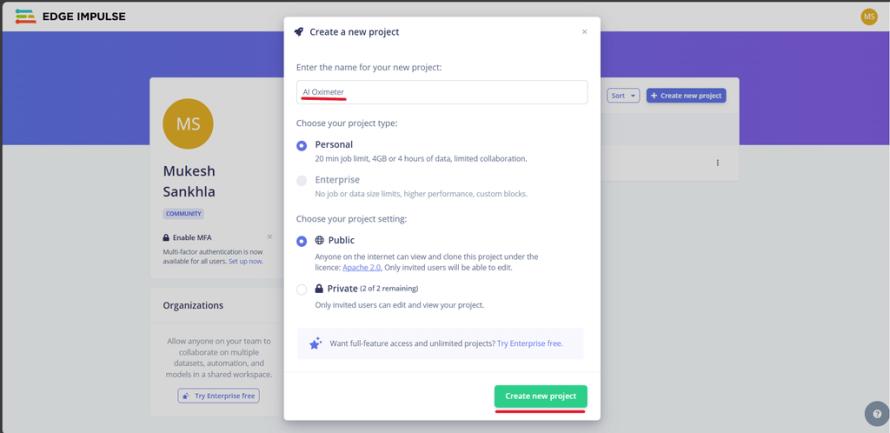

步骤 8：创建一个 Edge Impulse 项目

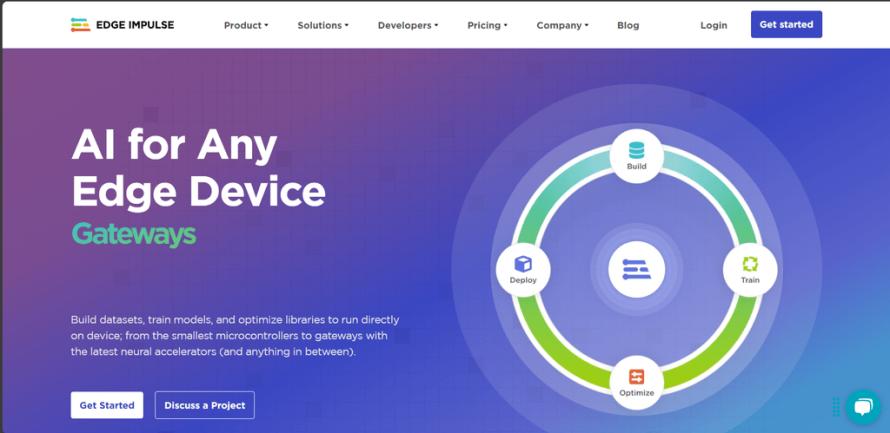

• 转到 edgeimpulse.com 并登录到你的帐户。
• 单击“创建新项目”。
• 输入项目的名称。
• 选择是否将你的项目设为私有或公开。
• 单击“创建”。

步骤 9：导入数据

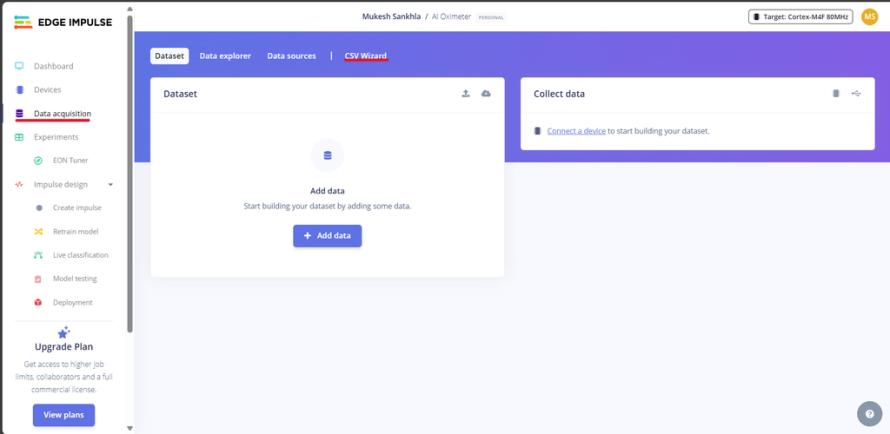

了解数据采集面板：

• Edge Impulse 中的数据采集面板允许你上传数据、从连接的设备收集数据以及管理你的数据集。
• 你可以从 CSV 文件上传数据，使用内置工具进行实时数据收集，或者导入预先录制的数据集。

从 Kaggle 下载数据：

• 由于我们最初没有数据，我从 kaggle.com 下载了包含 SpO2、心率、体温和状态标签的健康数据。

导入 CSV 数据：

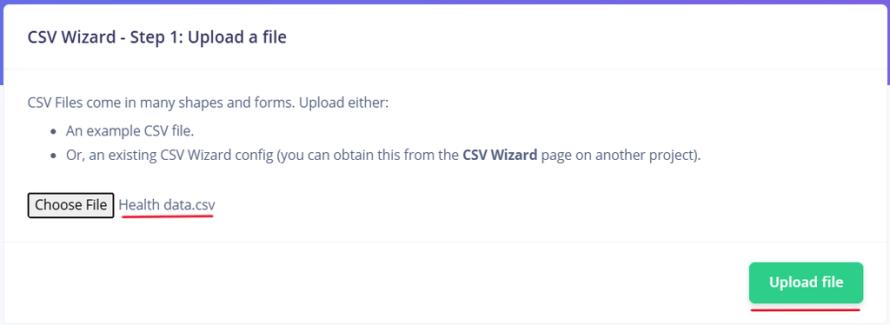

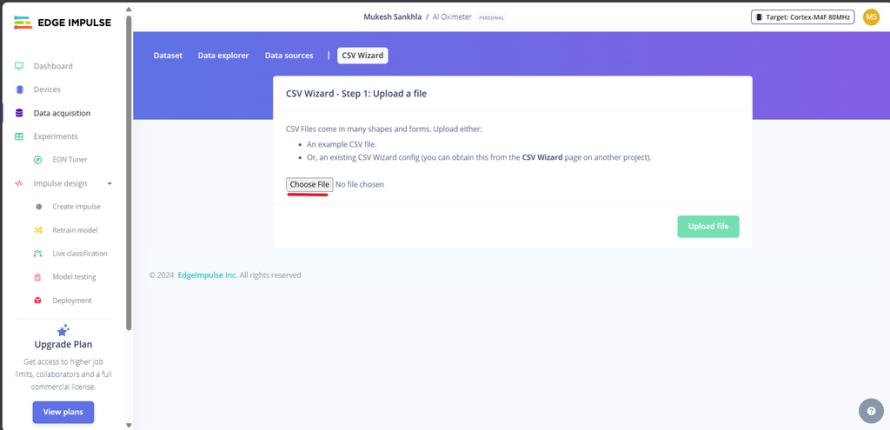

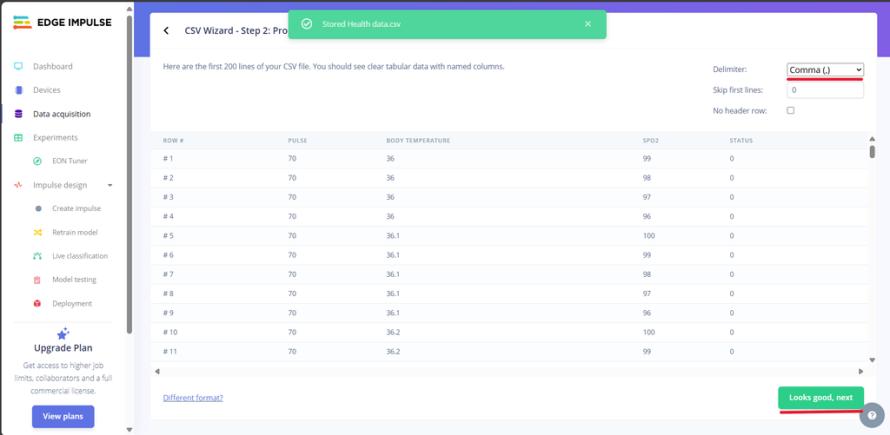

• 转到数据采集面板中的“CSV 向导”。
• 上传你下载的 Health Data.csv 文件。

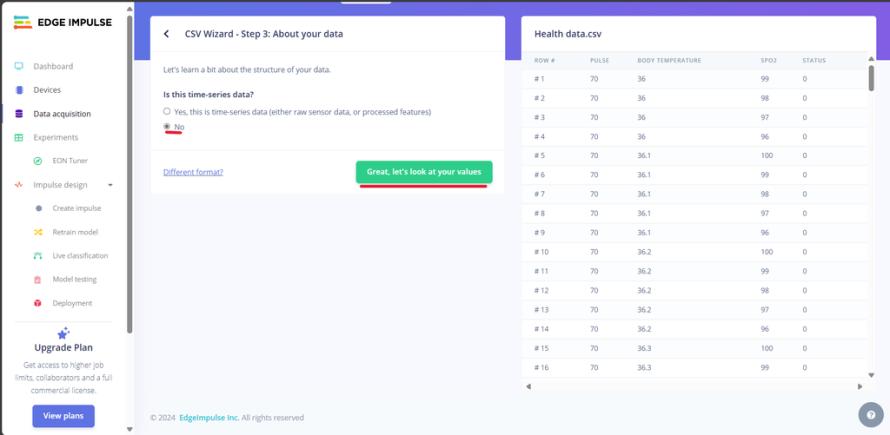

• 将“这是时间序列数据吗？”设置为“否”。

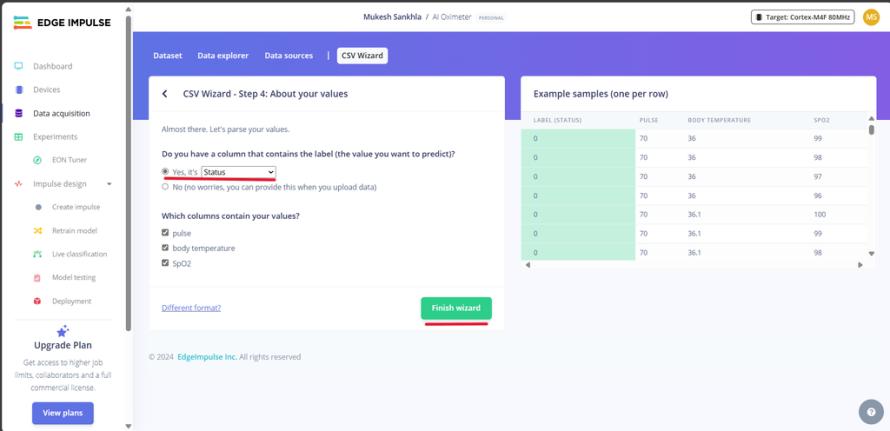

• 选择“状态”作为你的标签。

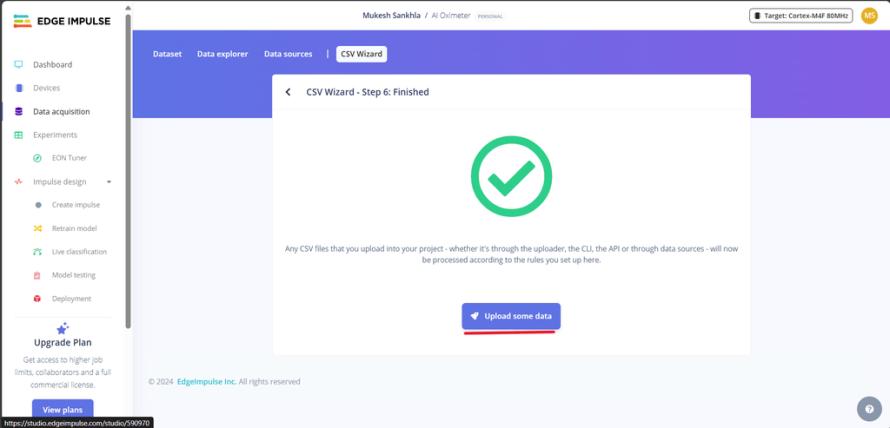

• 单击“完成向导”。

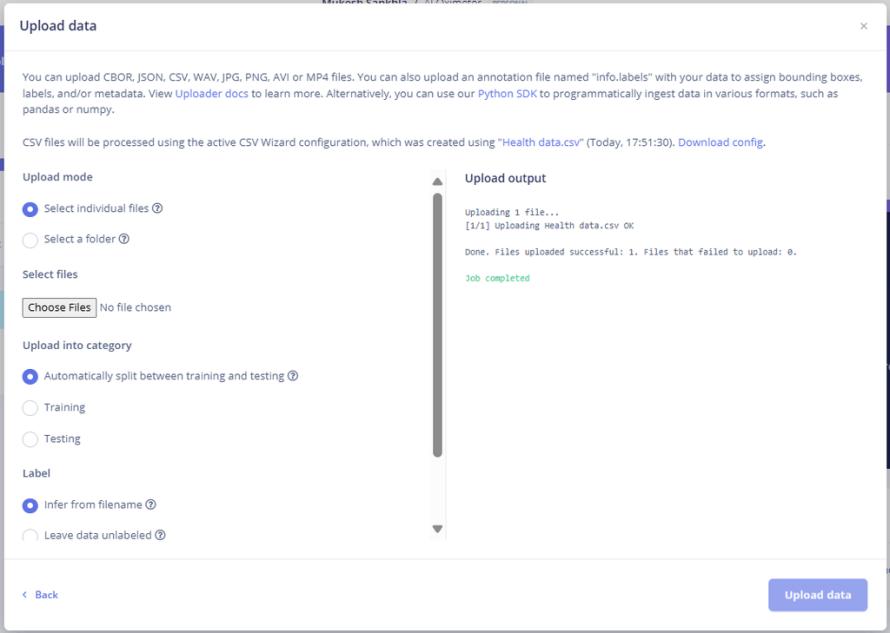

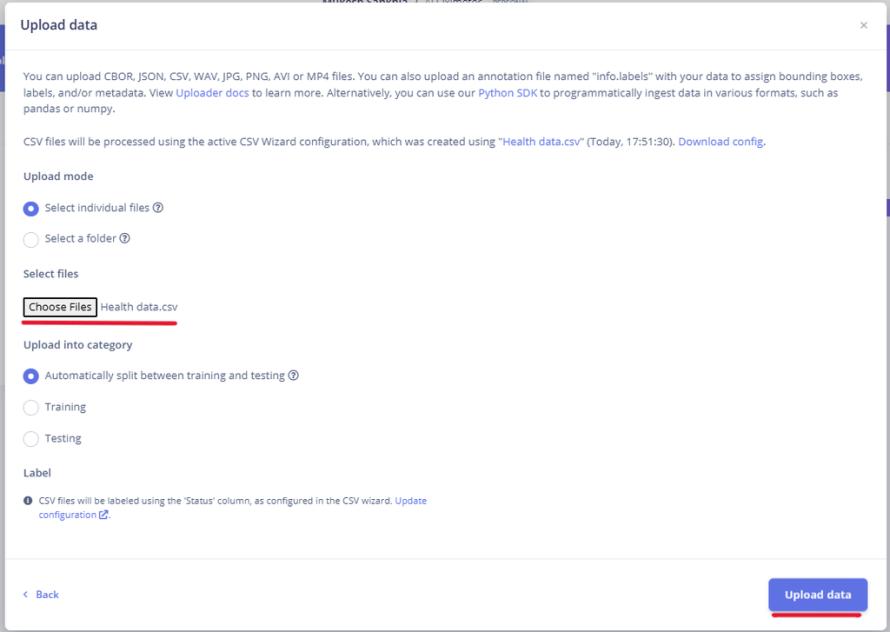

分割数据：

• 再次上传 Health Data.csv 。
• 选中“在训练和测试之间自动分割”的框。
• 如果你的数据已经分开，请手动将它们上传到训练和测试数据集。

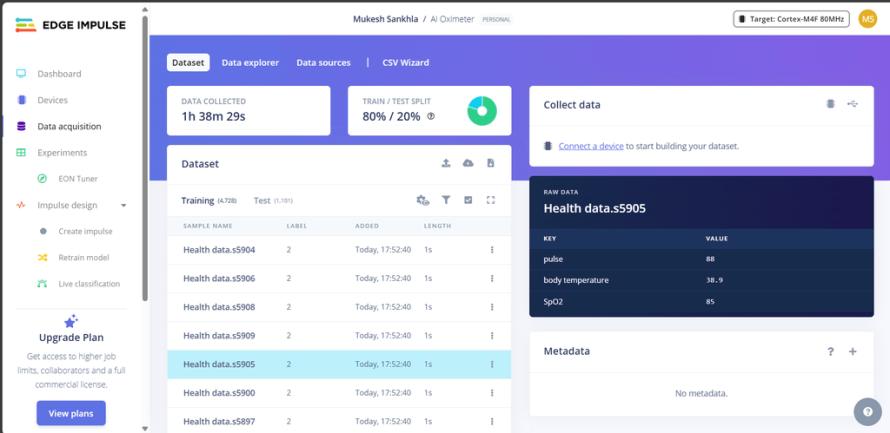

数据集概述：

• 上传后，你将在“数据集”选项卡中看到你的数据列表。
• 确保你的数据在训练和测试之间以 80-20% 的比例分割。

你收集的数据越多样化和准确，你的模型效果就越好。

步骤 10：了解和使用 EON Tuner

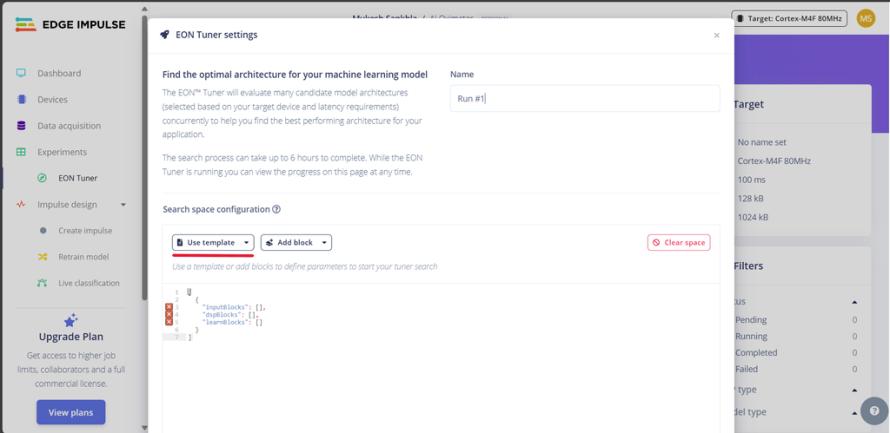

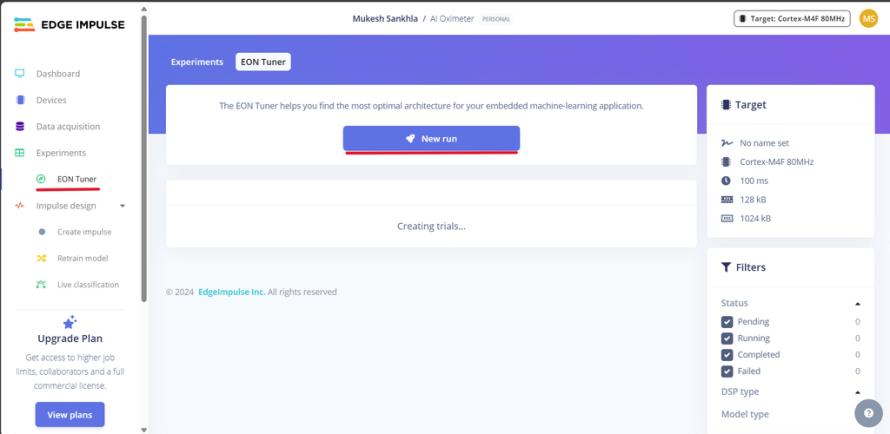

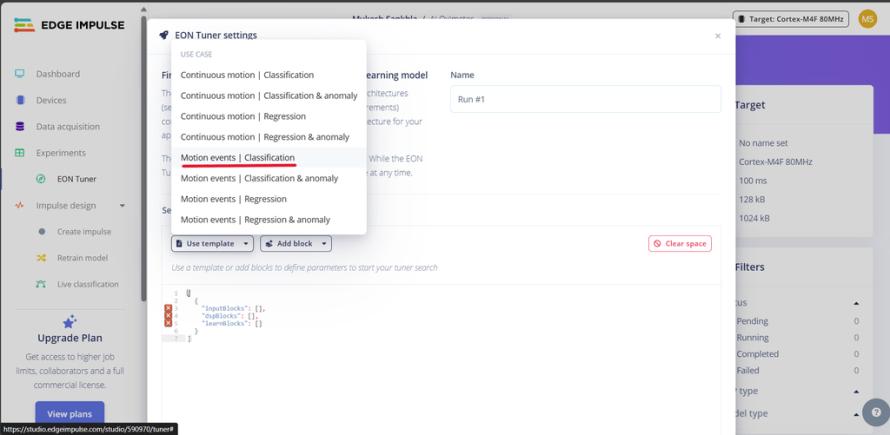

访问 EON Tuner：

• 在你的 Edge Impulse 项目中导航到 EON Tuner 面板。

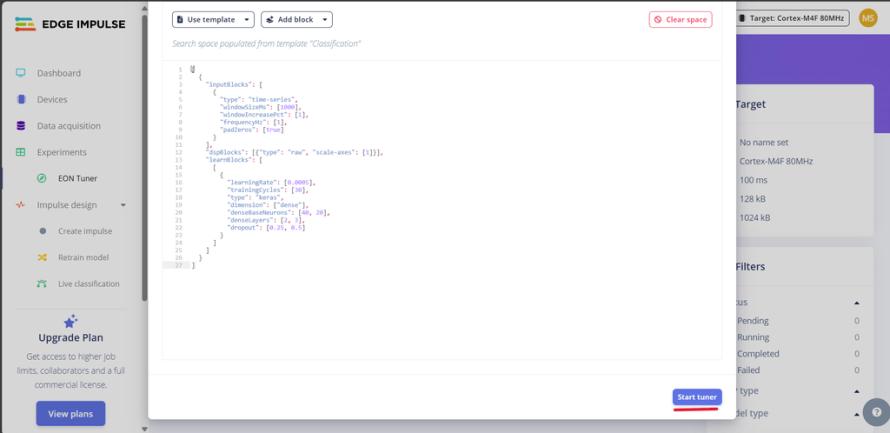

• 单击“新建运行”，然后选择“使用模板”。
• 选择“运动事件”模板。

(此选择基于模型需要对不同的运动模式（例如手势或身体活动）进行分类的用例。)

• 最后，单击“启动 Tuner”。

EON Tuner 将开始优化你的模型的架构，以找到性能、准确性和资源使用之间的最佳平衡。此过程可能需要一些时间，因为它会测试多个模型配置。完成后，它将列出结果，性能最佳的配置显示在顶部，而不太理想的配置显示在底部。

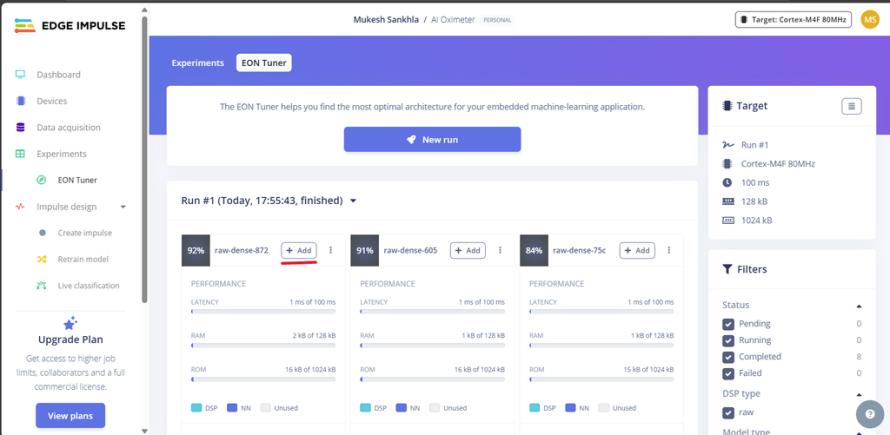

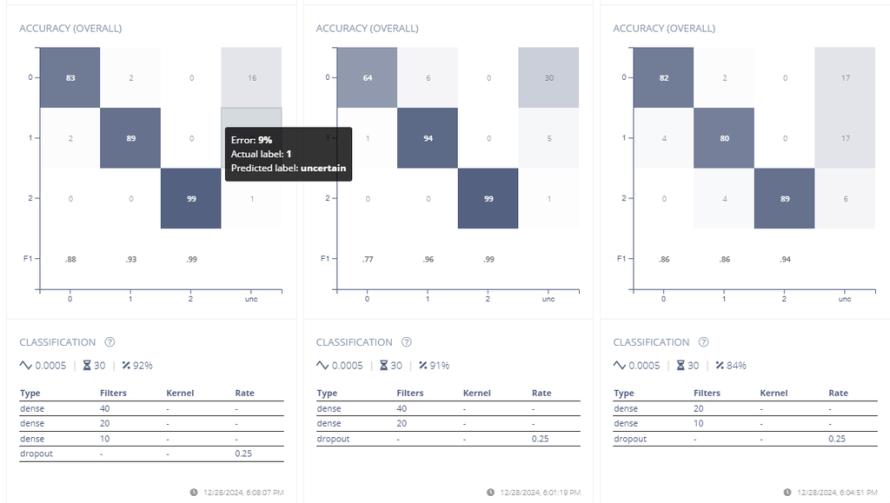

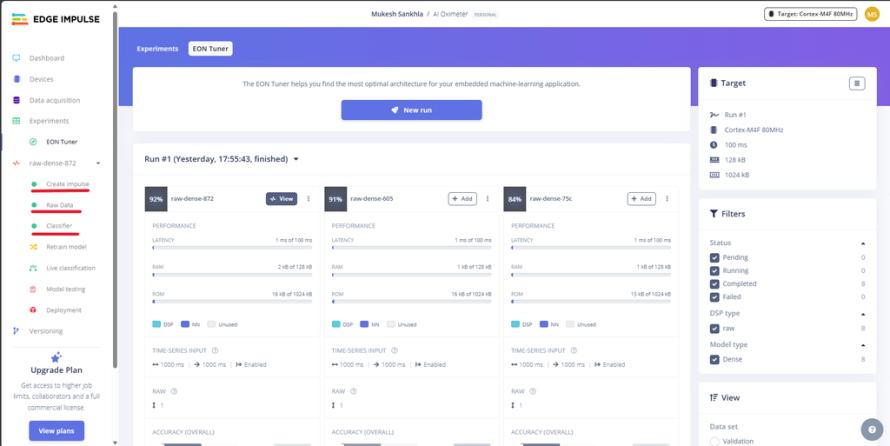

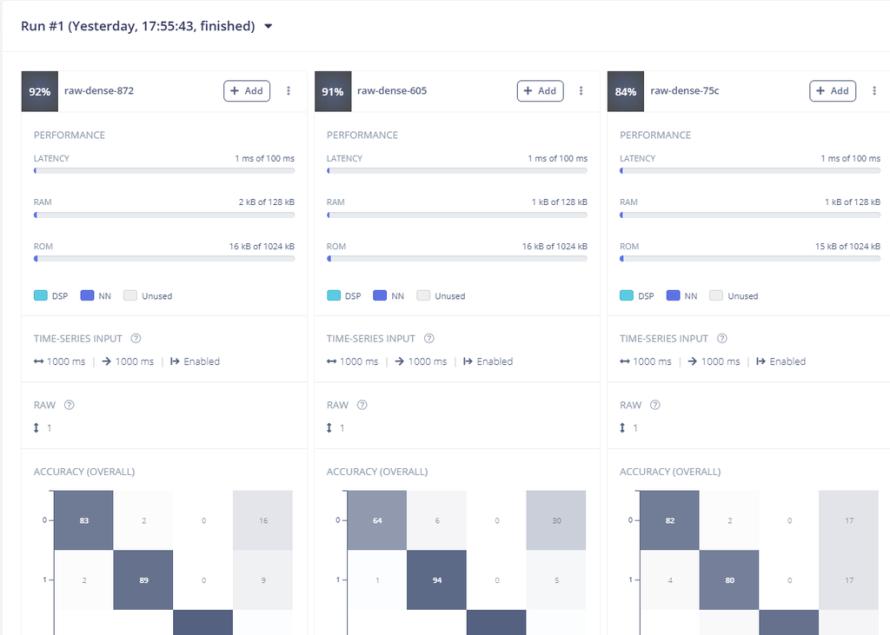

了解结果：EON Tuner 显示每个模型配置的关键指标，例如延迟、RAM、ROM 和整体准确性。以下是对图像和指标的一般说明：

• 模型配置：每个卡片代表一个不同的模型架构。
• 例如，图像中显示的三个模型标记为 raw-dense-872、raw-dense-605 和 raw-dense-75c。
• 性能指标：
• 延迟：模型进行预测所需的时间。在这些示例中，所有模型的延迟均为 1 毫秒，这意味着它们非常快。
• RAM：运行模型所需的内存。更紧凑的模型使用更少的 RAM，如第三个模型 (1 kB) 所示。
• ROM：模型的存储大小。同样，像第三个模型这样的较小模型更有效，使用 15 kB，而前者使用 16 kB。
• 准确性和混淆矩阵：每个卡片都包含一个混淆矩阵，以说明模型在不同类别中的表现如何：
• 对角线值表示正确的分类。
• 非对角线值表示错误分类。
• 对角线单元格越暗，模型的性能越好。
• F1 分数：将精度和召回率组合成一个指标，显示每个类别。F1 分数越高，性能越好。
• 选择最佳模型：
• 在此示例中，raw-dense-872 具有最高的准确率 (92%)，并且在所有指标（例如，高于 0.88 的 F1 分数）中都表现出色。
• 如果资源限制（RAM 或 ROM）更为重要，则尽管准确率较低，但较小的模型（如 raw-dense-75c（84% 准确率））可能是一个更好的选择。

步骤 11：使用 EON Tuner

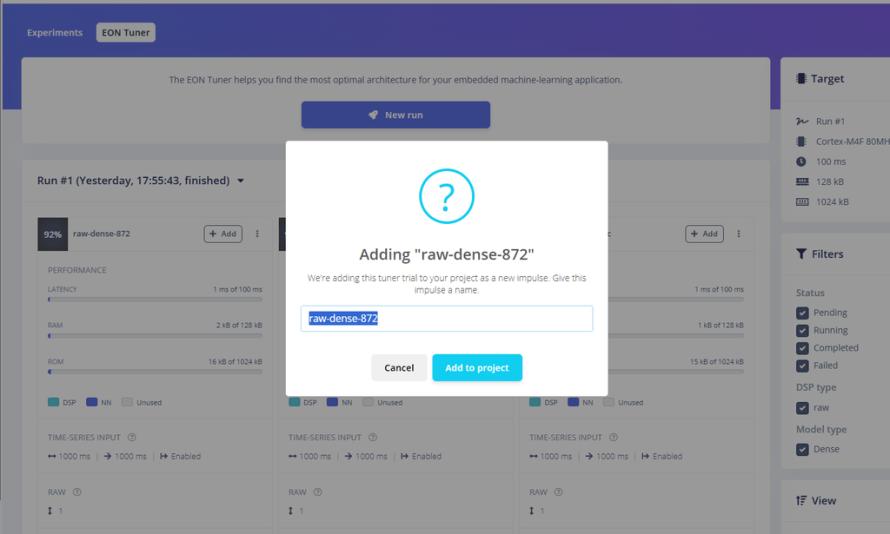

一旦确定了最适合的模型，点击“添加”按钮，将其集成到你的 Edge Impulse 项目中，以便进行部署。

Edge Impulse 会自动为你创建完整的Impulse，其中包括以下组件：

• 原始数据块：配置为正确处理你的原始输入数据。
• 特征提取器/处理块：基于所选模型进行优化。
• 分类器：机器学习模型本身，经过微调并准备好进行部署。

如果你不使用 EON Tuner：

如果没有 EON Tuner，你将需要手动配置管道中的每个步骤，包括：

• 定义原始数据处理块（例如，窗口化或过滤）。
• 选择和调整特征提取器（例如，傅里叶变换、频谱分析等）。
• 根据你对机器学习的理解，选择分类器架构并调整其超参数。

这个手动过程需要更深入地了解数据处理和模型设计，并且通常涉及试错方法。你可以查看我之前的项目 SitSense https://www.instructables.com/SitSense/ 来获得更好的理解。

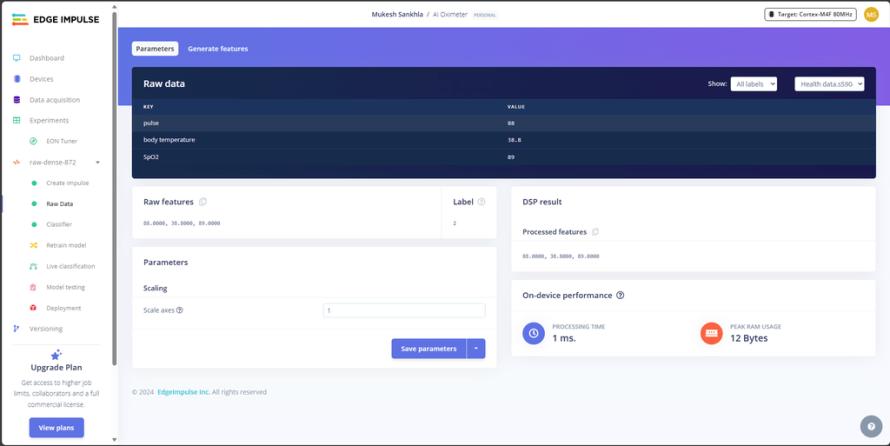

步骤 12：原始数据

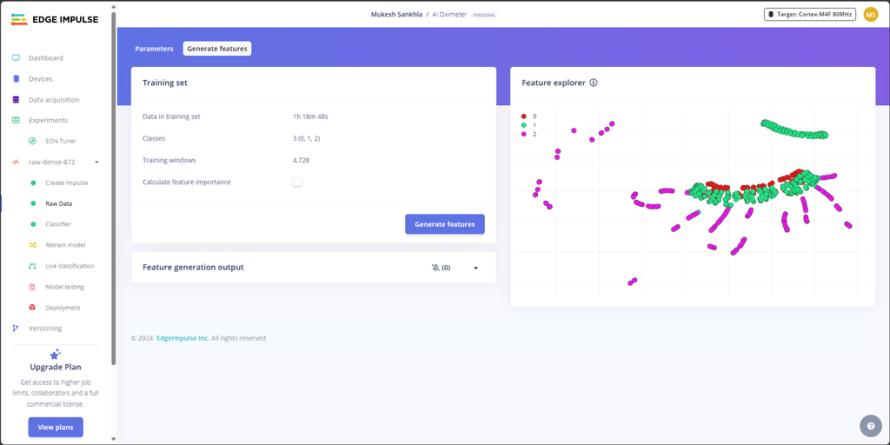

可视化分析：特征资源管理器图显示了三个清晰分离的聚类（红色、绿色、紫色），表明模型在类别之间具有良好的区分度。数据似乎分布良好，具有：

• 顶部的弯曲绿色聚类
• 中间的混合红色和绿色点
• 沿底部散布的紫色点

这种可视化表明，健康监测数据（脉搏、温度、SpO2）已成功分割成三个不同的类别，这对于分类准确性来说很有希望。

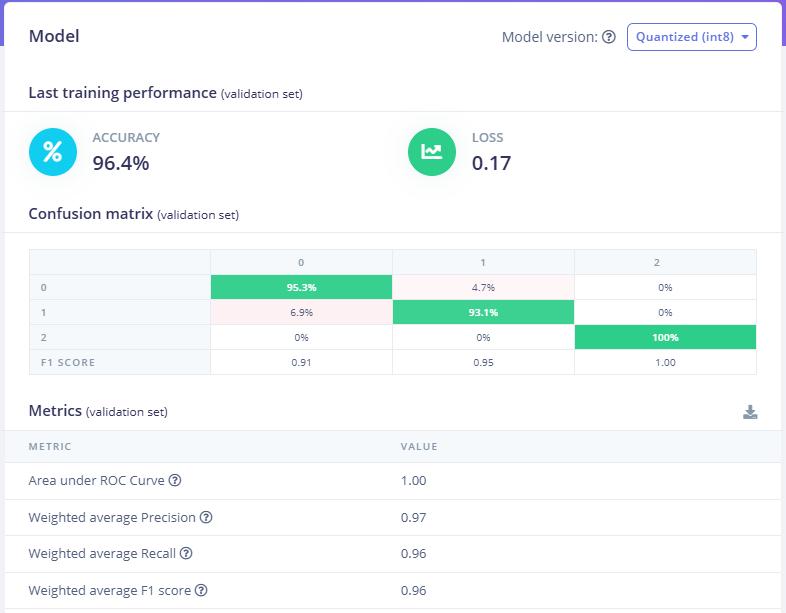

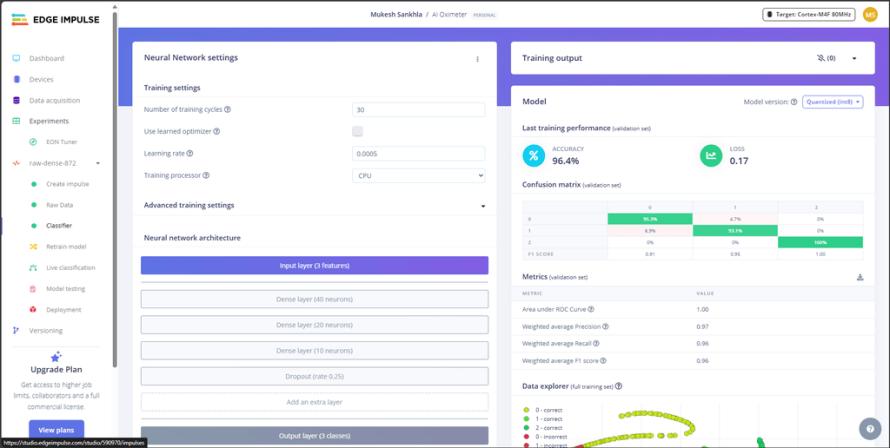

步骤 13：分类器

性能：

• 96.4% 的总体准确率
• 极低的损失 (0.17)
• Class 2 的完美 F1 分数 (1.00)
• 强大的混淆矩阵分数（95.3%、93.1%、100% 对角线）

设备要求：

• 快速推理：1 毫秒
• 高效内存：1.6K RAM
• 紧凑存储：16.5K 闪存

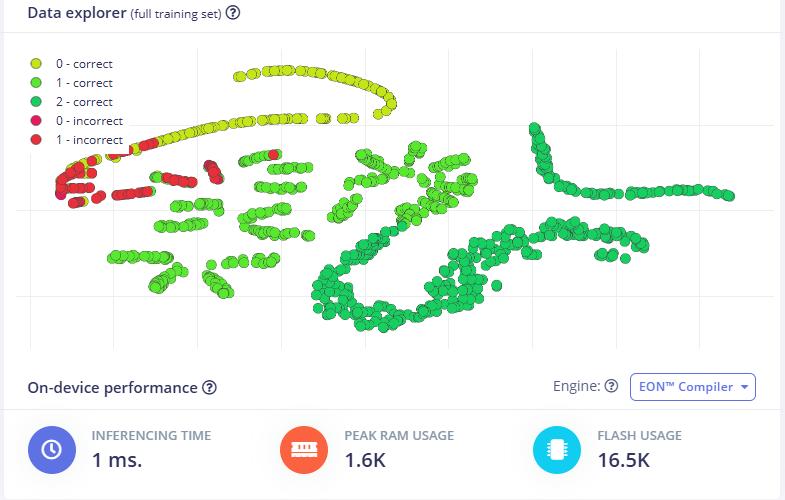

数据资源管理器可视化显示了大部分正确的分类（绿点），只有极少的错误分类（红点）聚集在一个小区域中，表明模型在不同的健康状态下具有强大的性能。

这些指标表明该模型可靠，可以部署，并且适用于资源受限的 IoT 健康监测设备。

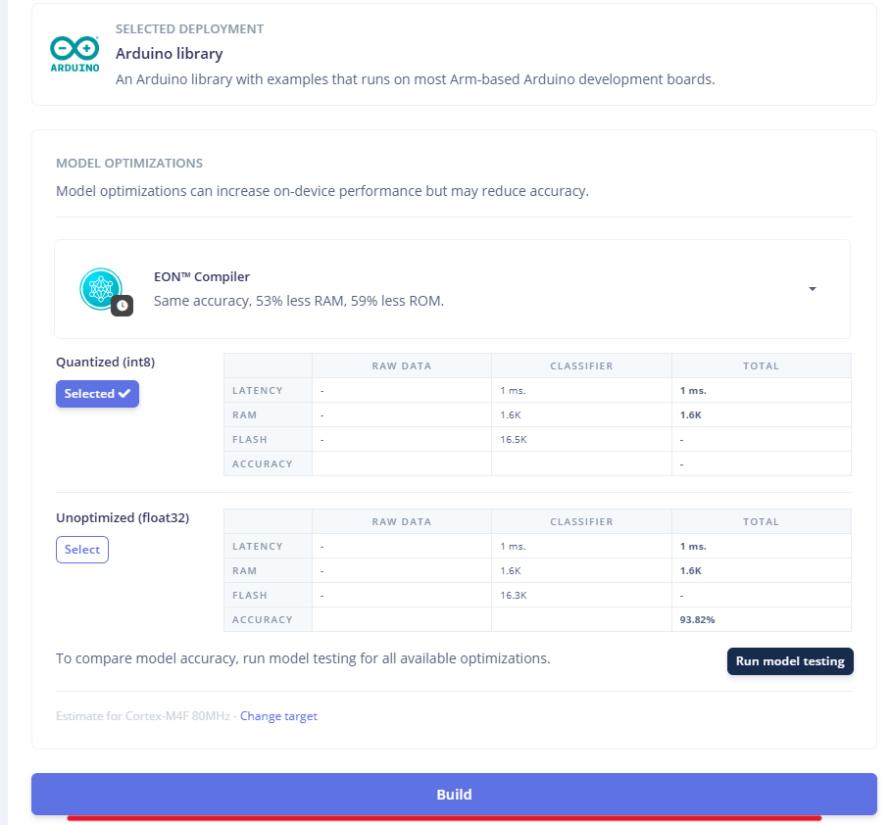

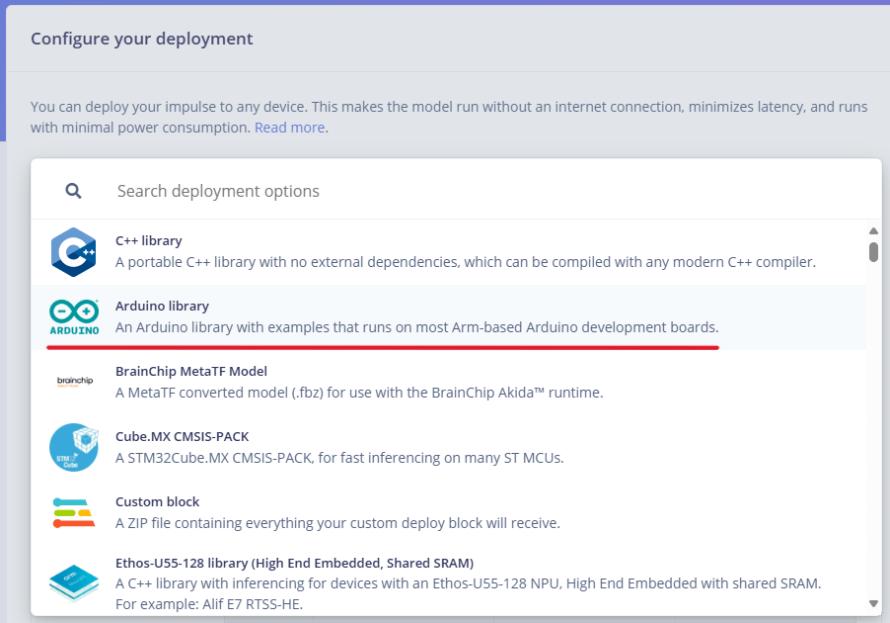

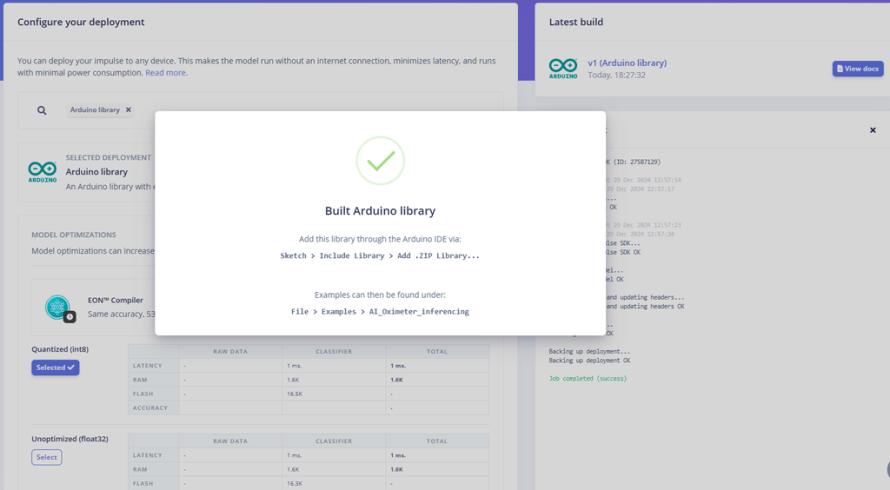

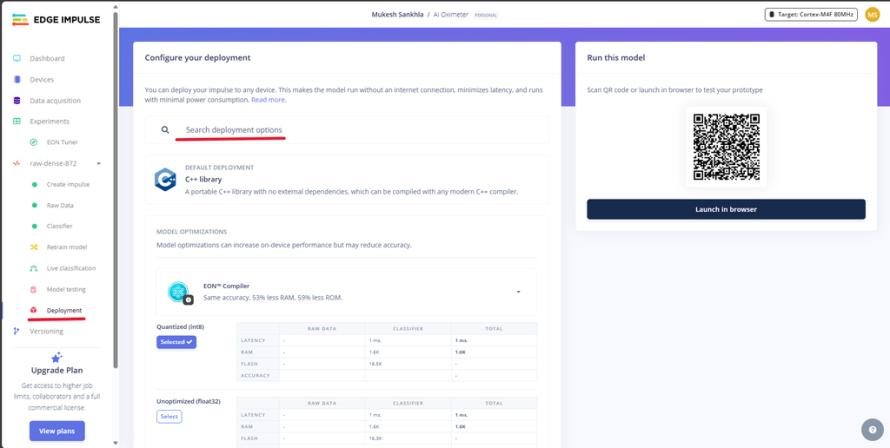

步骤 14：部署模型

• 转到 Edge Impulse 中的“部署”面板。
• 从可用的部署选项中，选择“Arduino 库”。

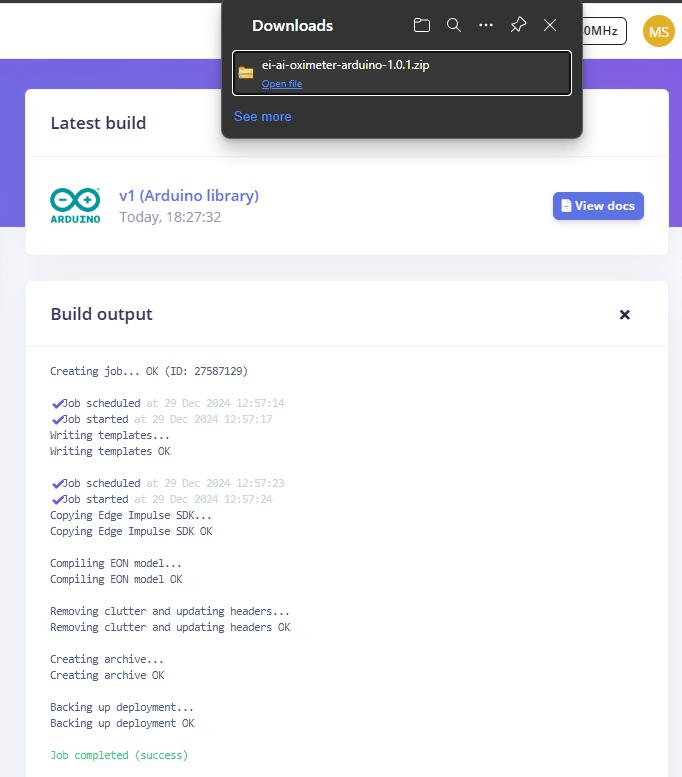

• 单击“构建”以将模型编译为 Arduino 库。

步骤 15：准备对设备进行编程

安装 Edge Impulse 库：

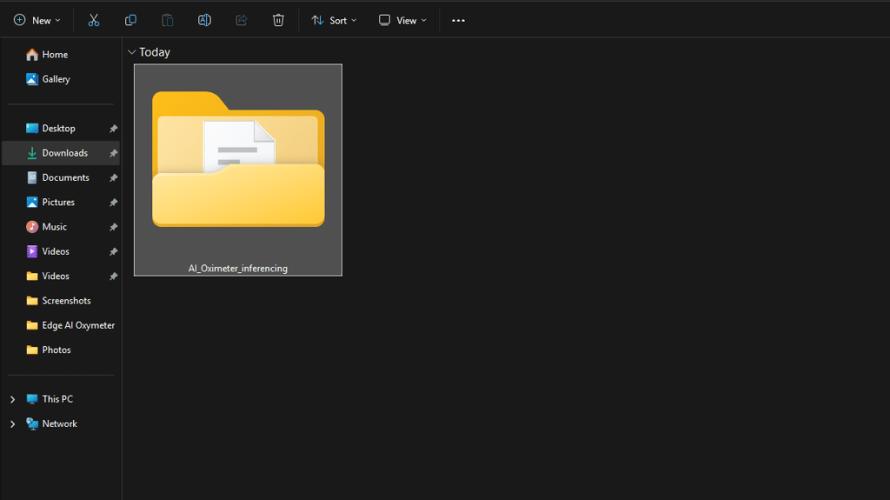

• 构建完成后，ZIP 文件将下载到你的系统。
• 提取 ZIP 文件。

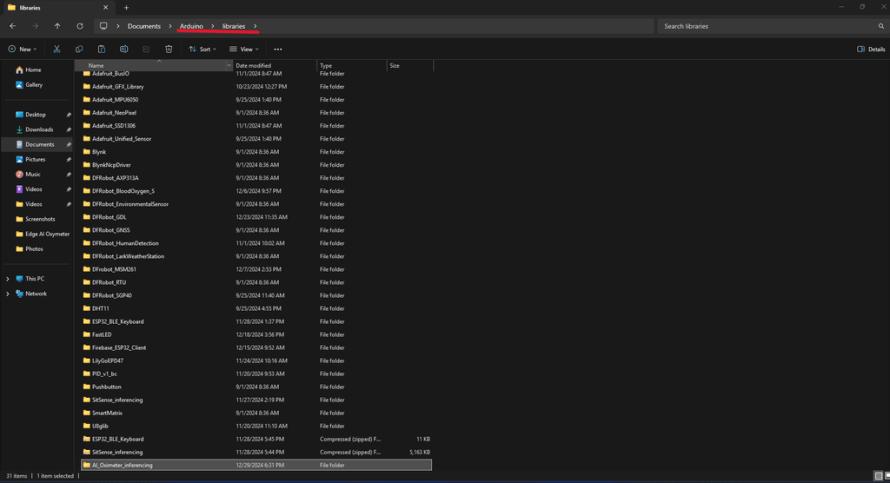

• 复制提取的文件夹并将其粘贴到你计算机上的 Documents > Arduino > libraries 文件夹中。

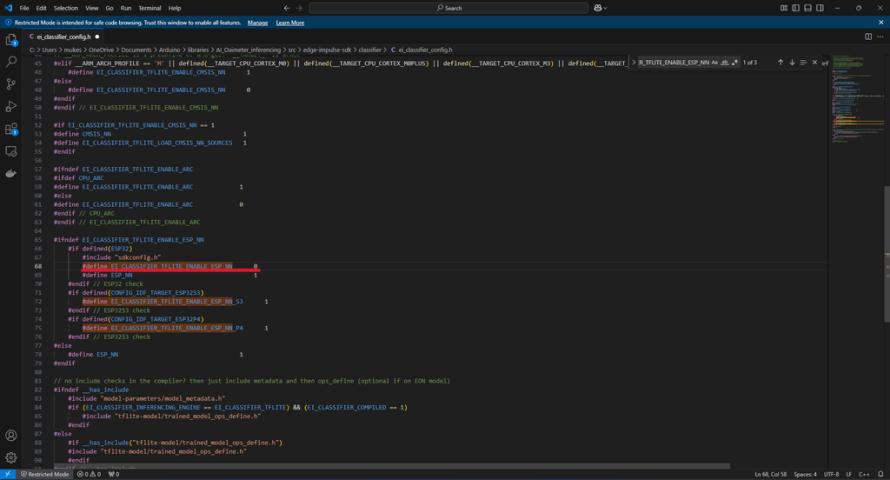

修改 ei_classifier_config.h 文件：

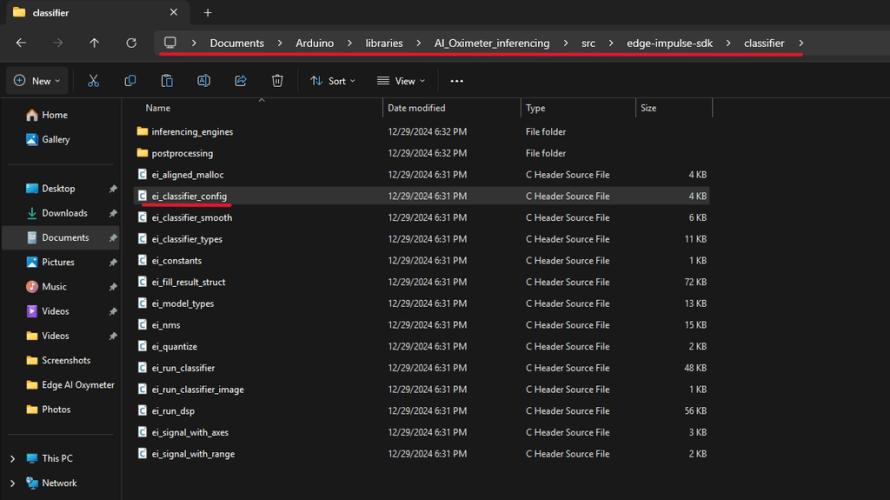

• 导航到提取的库文件夹内的以下路径： Documents\Arduino\libraries\SitSense_inferencing\src\edge-impulse-sdk\classifier\
• 找到名为 ei_classifier_config.h 的文件。
• 找到以下行： #define EI_CLASSIFIER_TFLITE_ENABLE_ESP_NN 1
• 将值从 1 更改为 0，如下所示： #define EI_CLASSIFIER_TFLITE_ENABLE_ESP_NN 0

为什么需要进行此更改：

• TensorFlow Lite 中的 ESP-NN（神经网络加速）功能旨在优化 ESP32 设备上的性能。
• 但是，此设置有时可能会导致与某些模型或配置的兼容性问题。
• 禁用它可以确保模型可靠运行，即使这意味着牺牲某些性能优化。

进行更改后，保存文件并关闭编辑器。

下载并安装库：

• 下载 RTU https://github.com/DFRobot/DFRobot_RTU 和心率传感器库 https://github.com/DFRobot/DFRobot_BloodOxygen_S 。
• 打开 Arduino IDE。
• 确保已安装 ESP32 板管理器。
• 如果未安装，请获取安装步骤： https://randomnerdtutorials.com/installing-the-esp32-board-in-arduino-ide-windows-instructions/ 。
• 在 Arduino IDE 中，导航到：Sketch > Include Library > Add ZIP Library。
• 选择 RTU 库 ZIP 文件以进行安装。
• 对心率传感器库 ZIP 文件重复此过程。
• 下载 AI_Oximeter GitHub 存储库： https://github.com/MukeshSankhla/AI-Oximeter 。

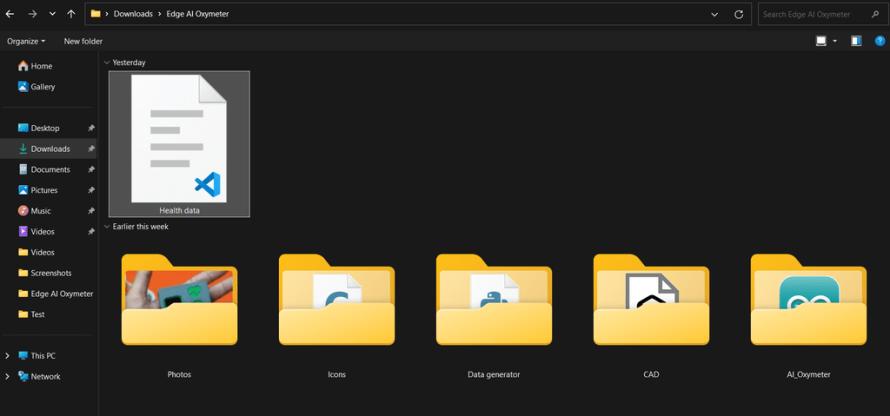

• 提取 ZIP 文件。这将包括：AI_Oximeter 代码、CAD 文件、修改后的 GDL Display Library。
• 再次转到：Sketch > Include Library > Add ZIP Library。
• 选择提取的 GDL Display Library ZIP 文件进行安装。

步骤 16：上传代码

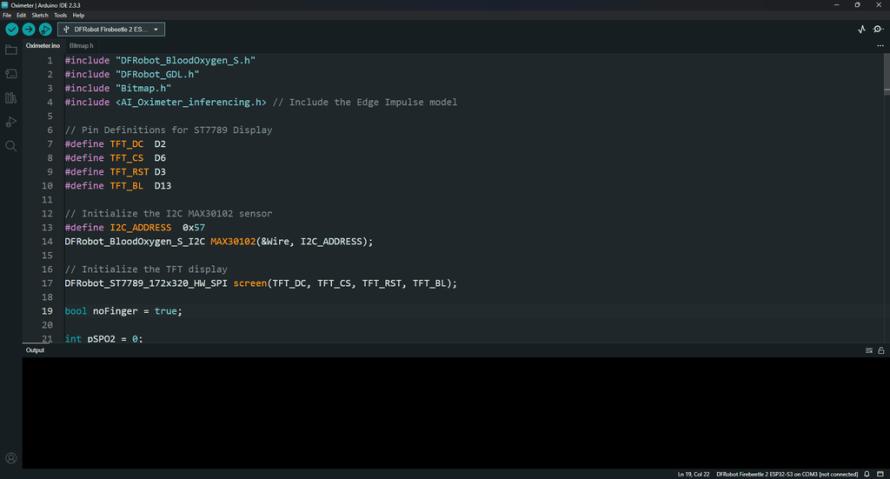

• 在 Arduino IDE 中打开 Oximeter.ino 文件。
• 使用 USB 线将你的设备连接到 PC。
• 在 Arduino IDE 中，转到“工具”>“板”，然后选择： DFRobot FireBeetle-2 ESP32-S3 。
• 然后，转到“工具”>“端口”，然后选择与你连接的设备相对应的 COM 端口。
• 单击 Arduino IDE 中的“上传”按钮（右侧的箭头图标）。
• 等待上传过程完成。

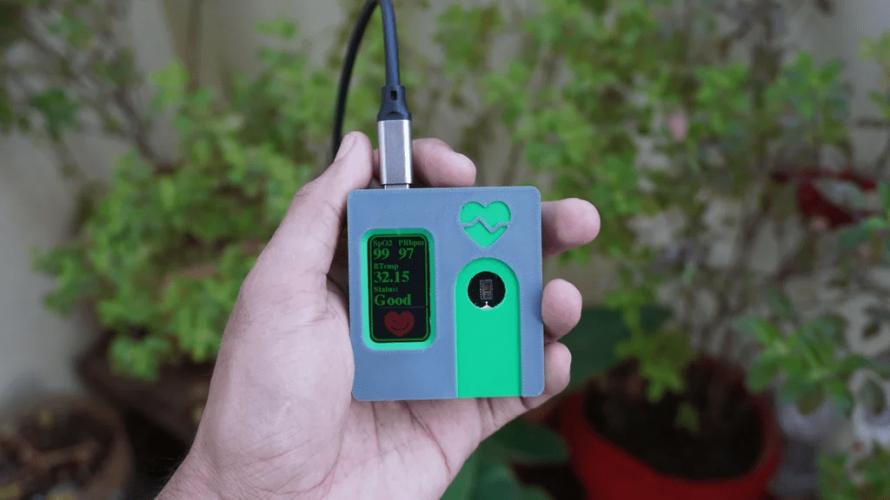

• 上传完成后，AI 血氧仪固件已成功安装在你的设备上并运行。

步骤 17：代码说明

此代码专为 AI 驱动的血氧仪而设计，该血氧仪使用 MAX30102 传感器测量 SpO2（氧饱和度）、心率和体温。它使用 TFT 显示屏显示结果，并使用 Edge Impulse 模型根据测量的数据对用户的健康状况进行分类。

MAX30102 传感器初始化：

#define I2C_ADDRESS 0x57
DFRobot_BloodOxygen_S_I2C MAX30102(&Wire, I2C_ADDRESS);

TFT 显示屏初始化：

DFRobot_ST7789_172x320_HW_SPI screen(TFT_DC, TFT_CS, TFT_RST, TFT_BL);

特征提取：

int extract_features(size_t offset, size_t length, float *out_ptr, int heartRate, float bodyTemp, int SPO2) {
float features[] = { (float)heartRate, bodyTemp, (float)SPO2 }; // Input features for the model
memcpy(out_ptr, features + offset, length * sizeof(float));
return 0; // Success
}

此函数准备 Edge Impulse 模型的输入特征（心率、体温和 SpO2）。

Setup 函数：

• 初始化串口监视器、TFT 显示屏和 MAX30102 传感器。
• 如果传感器无法初始化，则显示错误消息。

void setup() {
Serial.begin(115200);
screen.begin();
screen.fillScreen(COLOR_RGB565_GREEN); // Clears the display
while (!MAX30102.begin()) {
Serial.println("MAX30102 init fail!");
delay(1000);
}
Serial.println("MAX30102 init success!");
MAX30102.sensorStartCollect(); // Starts data collection
}

Loop 函数：

• 收集 SpO2、心率和体温数据。
• 如果未获得有效读数，则显示“未检测到手指”消息。
• 使用收集的特征运行 Edge Impulse 分类器。
• 在 TFT 显示屏上显示测量值和分类结果（良好、不良或生病）。

void loop() {
MAX30102.getHeartbeatSPO2();
int SPO2 = MAX30102._sHeartbeatSPO2.SPO2;
int heartRate = MAX30102._sHeartbeatSPO2.Heartbeat;
float bodyTemp = MAX30102.getTemperature_C();

if (SPO2 == -1 || heartRate == -1) {
if (noFinger) {
screen.fillRoundRect(5, 5, 162, 310, 20, COLOR_RGB565_BLACK);
screen.drawRGBBitmap(30, 90, (uint16_t *)finger, 110, 140);
noFinger = false;
}
} else {
ei::signal_t signal;
signal.total_length = 3; // Number of features
signal.get_data = [=](size_t offset, size_t length, float *out_ptr) -> int {
return extract_features(offset, length, out_ptr, heartRate, bodyTemp, SPO2);
};

ei_impulse_result_t result;
EI_IMPULSE_ERROR err = run_classifier(&signal, &result, false);

if (err != EI_IMPULSE_OK) {
Serial.print("Error running Edge Impulse classifier: ");
Serial.println(err);
return;
}

int classification = -1;
for (size_t ix = 0; ix < EI_CLASSIFIER_LABEL_COUNT; ix++) {
if (result.classification[ix].value > 0.5) { // Threshold for classification
classification = ix;
break;
}
}

// Display the readings and status
if (SPO2 != pSPO2 || heartRate != pHeartRate) {
screen.fillRoundRect(5, 5, 162, 310, 20, COLOR_RGB565_BLACK);
screen.setCursor(10, 30);
screen.print("SpO2");
screen.setCursor(10, 70);
screen.print(SPO2);
// Display status based on classification result
}
}
delay(5000);
}

如果更改 Edge Impulse 项目的名称，则必须使用新项目名称更新 #include <AI_Oximeter_inferencing.h> 行。

#include <NewProjectName_inferencing.h>

步骤 18：结论

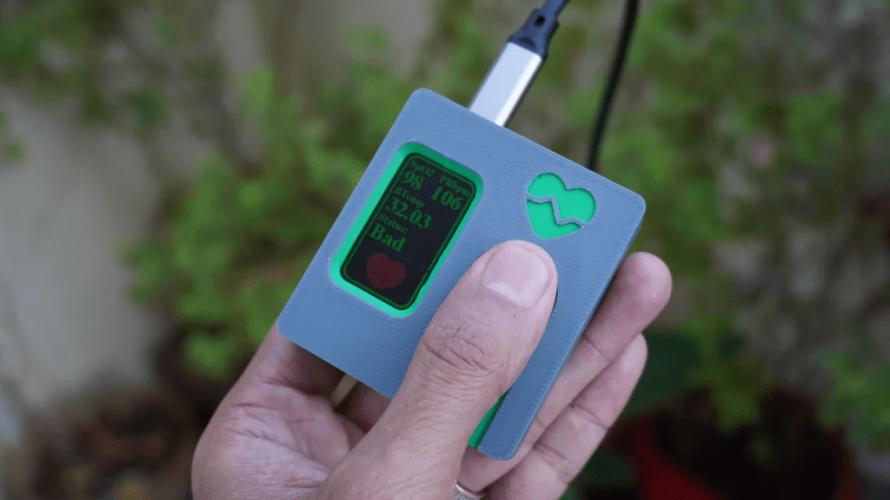

该项目演示了 Edge Impulse 的 AI 功能与实时传感器数据的成功集成，从而构建了 AI 驱动的血氧仪。通过利用 MAX30102 传感器、ST7789 TFT 显示屏和自定义训练的 Edge Impulse 模型，我们创建了一种紧凑而高效的设备，能够监测重要的健康参数，例如 SpO2、心率和体温。基于 AI 的分类的添加通过提供对用户基于实时数据的健康状况的直观评估（良好、不良或生病）来增强血氧仪的功能。

重要的是要注意，此设备仅用于 教育目的，展示了机器学习和 IoT 结合的潜力，它不是经过认证的医疗设备，不能完全用于专业的健康监测或诊断。
