随着全球范围内太阳能应用的迅速推广与普及，逆变器技术也需持续迭代升级，以实现更高的效率、功率密度和互联性。如今，现代家用逆变器不仅要承担起管理太阳能电池板、电池储能系统以及电网间能源流动的重任，还必须严格遵循日益严苛的全球安全标准。在这样的复杂背景下，安全电容器¹在守护用户安全、保障设备稳定可靠运行以及避免干扰等方面，扮演着举足轻重的角色。

本篇文章探讨了太阳能逆变器市场的最新趋势与挑战，尤其聚焦于电磁干扰滤波方面的问题，以及这些因素如何对安全电容的选型产生重要影响。

太阳能逆变器的市场趋势

当前，太阳能逆变器市场正展现出蓬勃的发展活力与强劲的增长势头，同时也在经历着快速的技术革新。在逆变器技术的持续进步、住宅与商业领域太阳能应用的广泛普及，以及与智能电网、能源管理系统深度融合等因素的共同驱动下，全球光伏（PV）逆变器市场规模预计将从2024年的121亿美元稳步攀升至2030年的198亿美元（数据来源）²。

让我们来仔细看看以下这些正在重塑逆变器设计的趋势：

更高的功率和电压要求：为提升效率、降低传输过程中的能量损耗，太阳能逆变器正朝着更高最大输入与输出电压的方向发展。以组串式逆变器为例，如今其通常能在高达1100V的直流电压环境下稳定运行，而商用和工业领域的逆变器也在不断升级，以适配110kW及以上功率的应用需求。
开关频率提升：为提高效率并缩小磁性元件的体积，逆变器制造商正积极采用更高的开关频率技术。通常，这些开关频率会超过10-20 kHz的范围，并借助碳化硅（SiC）和氮化镓（GaN）等宽禁带（WBG）半导体材料的优势，将开关频率提升至100 kHz以上的更高频段。
逆变器混合化：现代逆变器正从简单的直流-交流转换设备，逐步转型为智能化的能源管理系统。这意味着，如今的混合逆变器已具备多能管理的能力，能够同时对太阳能输入、电池储能以及与电网的交互进行精准调控。
智能电网集成：智能逆变器现可提供一系列先进的电网支持功能，涵盖电压调节、频率控制、故障穿越和无功补偿等方面。
分布式和模块化架构：此类架构设计通过集成多个逆变器来构建太阳能电池阵列，相较于集中式架构，在效率、可靠性及灵活性方面均展现出更为卓越的性能。

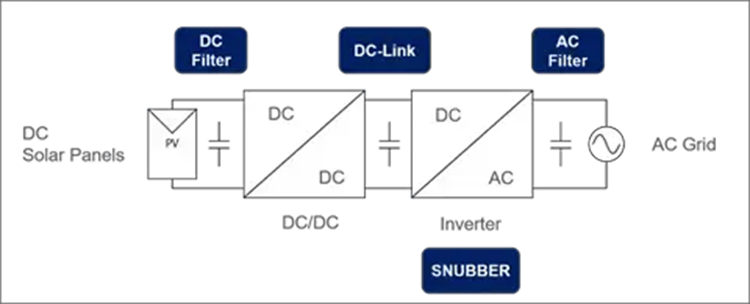

图 1. 太阳能系统中电力转换的简化示意图，该系统将光伏组件产生的直流电转换为可并入电网的交流电。随着系统的发展，拓扑结构的选择日益多样化。

简而言之，如今逆变器正在不断演进，以实现前所未有的性能。不过，这种转变也给安全有效地管理电磁干扰（EMI）带来了诸多全新的挑战。

太阳能逆变器的电磁干扰（EMI）滤波挑战

让我们来仔细看看以下这些正在重塑逆变器设计的趋势：随着太阳能逆变器技术的不断演进，诸如包括电压升高、开关速度加快以及混合架构的广泛应用等变化，使得电磁干扰（EMI）滤波工作变得愈发复杂。工程师们必须全面考量多种相互关联、彼此影响且均会对电磁干扰产生作用的因素，具体涵盖以下这些方面：

高电压环境下的应力增大：直流母线电压的升高，使得电磁干扰滤波电路中的电容器承受了额外的电气应力和热应力。
更快的开关瞬态响应：宽带隙（WBG）器件虽有效提高了功率密度，然而却会引发更难抑制的高频电磁干扰问题。
多种干扰模式：差模噪声产生于相线之间，共模噪声则借助寄生电容传导至地，二者均需要定制化的滤波器设计。
混合动力系统耦合：此类多功能运行模式带来了额外的开关事件和复杂的功率流模式，从而产生更多样化的电磁干扰（EMI）特征，需要强有力的滤波措施加以应对。
先进的控制电子设备：智能逆变器所采用的算法，通过快速切换操作来保障电网的稳定性，从而增加了新的电磁干扰源。
分布式架构：多个逆变器相互连接后，可能会在整个阵列中引发电压波动和电噪声增高。
长使用寿命的需求：逆变器需确保能够稳定可靠地运行20至25年，这就要求所使用的电容器必须具备在数十年高负荷工况下依然能维持良好性能的能力。
严格的全球化标准要求：为符合 IEC 61000³、CISPR 11⁴和 IEC 62109-1⁵ 等一系列标准，滤波器必须确保在所有环境条件下均能稳定、可靠地运行。
