同一张图纸，报价差三倍：PCB 上那些看不见的分水岭

芯片是发布会上的主角，PCB 是采购单上的配角。但做过硬件的人都懂一句行话：芯片决定产品能跑多快，板子决定它能不能出厂。同一份 Gerber 文件发给三家工厂，报价能差出两三倍——差价不在层数上，而在几个图纸里画不出来、只有翻规格书才看得见的参数里。

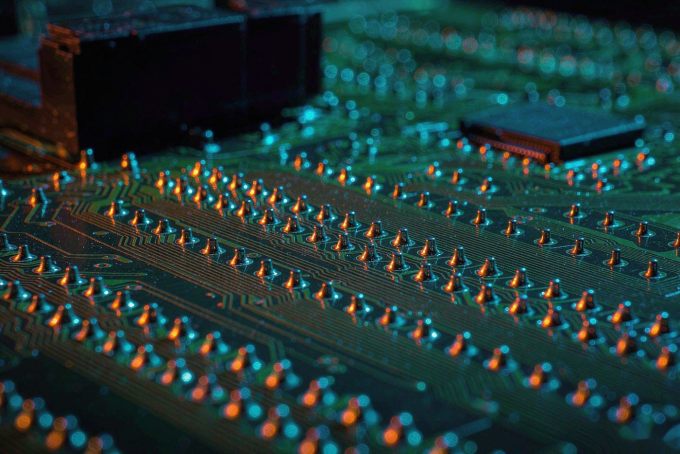

图 1｜阻焊层之下，铜走线铺成一张密集的网——一块板子看起来更像城市的夜景航拍。

一、先把定位摆正：PCB 不是元件，是城市的市政

很多人把 PCB 归进“电子元件”里说，其实它不是住户，是承载者：绝缘基材是地皮，蚀刻出的铜箔是道路和电网，过孔是立交，焊盘是各家门口，芯片、电阻、电容是里面的住户。住户再豪华，路修窄了、电送不稳，整座城市照样瘫。所以 PCB 的价值从来不是“能不能通电”，而是通得干不干净。

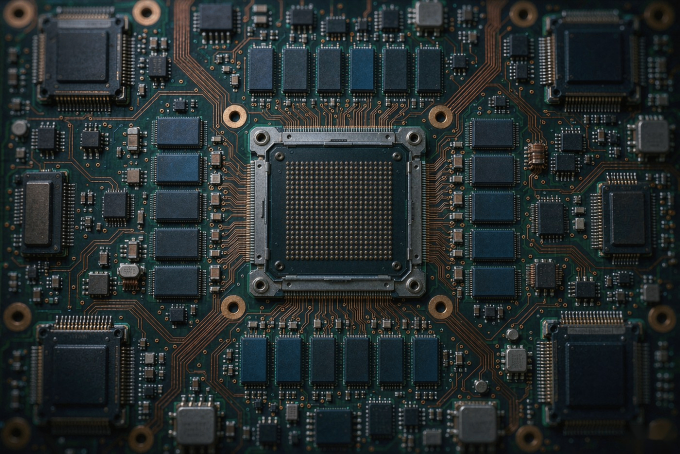

图 2｜俯视一块贴装完成的板子：芯片是楼宇，走线是街道。它的角色始终是承载，而不是运算。

二、一块 4 层板，本质是一次空间分配

消费电子里最常见的 4 层板，从外到内其实是五样东西。最外是丝印，本质是标签，印元件位号和标识，给产线焊接和返修看。下面压一层阻焊漆，盖住非焊接区，防氧化、防短路、防潮防腐，板子能在潮湿车间活多久由它决定。再往下是表层铜箔，真正干活的地方，焊元件、跑电流。翻进板子内部，内层铜箔才是多层板存在的理由——专属电源层和地层，把供电与屏蔽从表层剥离出去，走线更干净，抗干扰成倍提升。这一切的底子是 FR-4，浸过环氧树脂的玻纤布压合而成，绝缘、耐热、有强度，是行业默认的通用底盘。

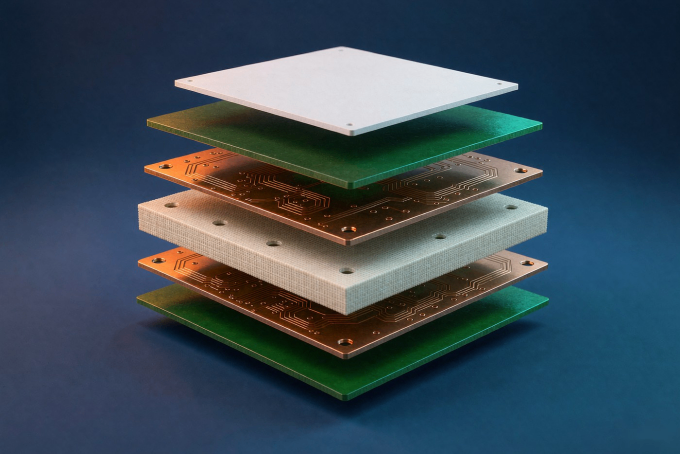

图 3｜丝印、阻焊、表层铜、内层铜与 FR-4 基材——层数不是堆料，是把供电和信号拆到不同楼层去。

三、报价差三倍，差在最后那几微米

同款板子价格悬殊，多数时候不是铜价波动，而是表面处理的选择。铜见了空气就氧化，焊盘上必须盖一层“保护层兼可焊层”，盖什么，价格和寿命差一大截。

沉金（ENIG）在铜面化学镀镍再沉金，平整度极佳、抗氧化、可焊性稳定，能稳存 12 个月，是带 BGA 的精密主板、汽车电子和医疗设备的标配。OSP 是有机保铜膜，成本低、无铅环保，但保存期只有 3–6 个月，也不耐高温，适合路由器、显示器这类常规消费电子。喷锡（HASL）最经典也最便宜，可焊性好，代价是表面不平整，细间距布线接不住。沉银、沉锡居中，可焊性优秀，电源模块和工控板用得多；硬金耐磨、接触电阻低，专治金手指和频繁插拔的连接器。

把平整度、耐用度和成本放在一起看，业内共识大致是：硬金／沉金 ＞ 沉银 ＞ 沉锡 ＞ OSP ＞ 喷锡。

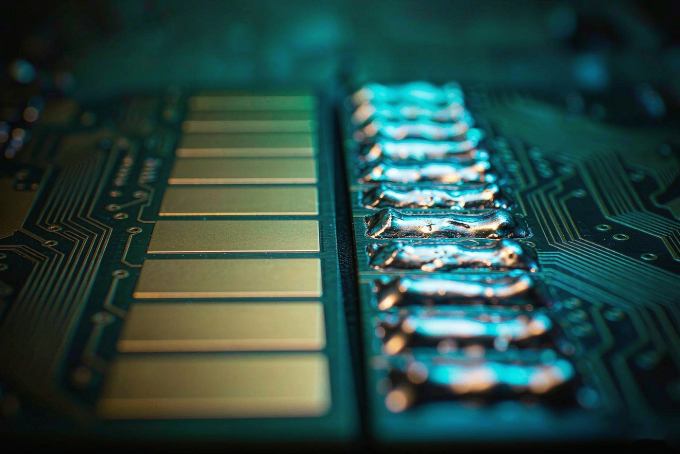

图 4｜焊盘表面处理的直观差别：一侧沉金的平整镜面，一侧喷锡的凹凸银白。差价就藏在这几微米里。

四、铜厚：少数无法事后补救的参数

表面处理决定“好不好焊”，铜厚决定“能不能活着回来”。1oz 铜厚约 35 微米，是绝大多数消费电子的基准；2oz 加厚铜箔面向大电流和电源类设备；3oz 以上属于高功率专用，新能源和大功率工控才用得上。这个参数必须在开料那一刻定死——板子做完再想加厚，只能重投一版。

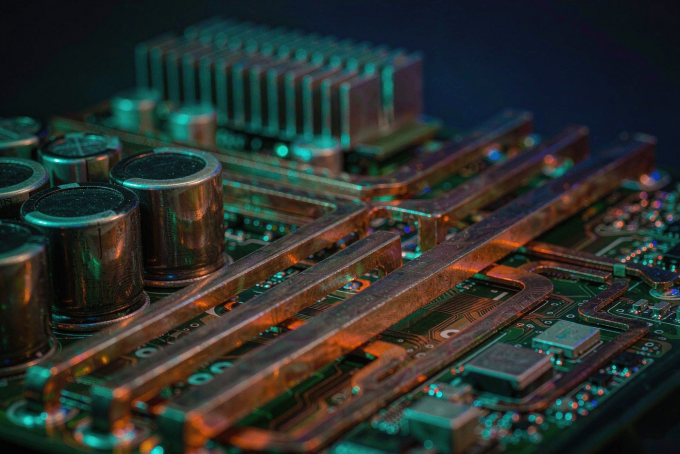

图 5｜高功率板上的加厚铜：2oz 与 3oz 的载流能力差异，光是看走线的体积就能感受到。

五、形态与工序：选型其实是选边界

单面板只在一面布线，工艺最简、成本最低，遥控器、玩具、LED 灯用它；双面板正反两面走线、靠过孔连通，性价比最优，是应用最广的基础板材；4／6／8 层板把电源、接地、信号分层安置，抗干扰能力远超单双层，电脑主板、工控和服务器是主战场；HDI 用微孔、盲孔把密度推到极致，手机、平板、智能穿戴这些“小体积塞复杂电路”的场景离不开它；FPC 柔性板可弯折、重量轻、抗震动，手机排线和便携医疗设备都在用；刚挠结合板把刚性与柔性一体成型，省掉连接器、可靠性更高，多见于高端医疗和精密工控。

无论哪种板子，都要走同一条产线：开料、钻孔、沉铜、图形转移、蚀刻、阻焊、丝印、表面处理、成型、电性测试。十余道工序，任何一道的波动都会写进最终良率——层数越多、精度越高，难度和成本越是指数级上升。

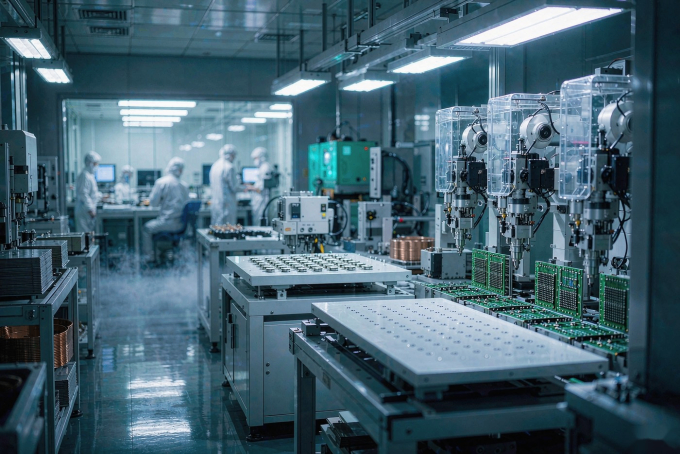

图 6｜从开料到电性测试，十余道工序的稳定性最终都折算进同一个数字：良率。

PCB 行业眼下正朝高密度、高精度、高可靠、轻薄化走，这些趋势最后都会变成规格书上几个必须提前锁死的参数。决定产品上限的确实是芯片，但决定它能被稳定造出来的，永远是那块最不起眼的板子。
