PCB设计不是堆砌电路，而是一个“细节筑基”的系统工程。你可能因为一个焊盘出线不对称，造成器件立碑；也可能因为一个信号跨分割，导致整块板子EMI爆表……
今天这篇文章，我们不讲空理论，只讲那些让无数工程师抓狂的实战细节陷阱！
在开关电源类PCB中，往往存在高压强电与低电压弱电共板设计。这时，强电部分（如MOS管、功率电感）与控制信号（如PWM、反馈信号）必须严格分区，避免高电压噪声“窜入”控制电路，导致误动作，甚至炸板。

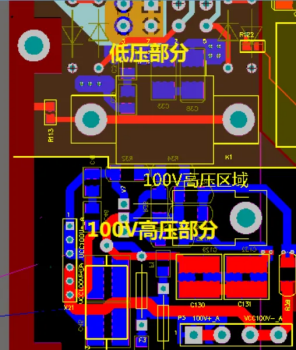

图1 — 强弱电信号隔离布局
晶体振荡器输出能力有限，尤其在高速数字系统中，晶振远离主控芯片会导致：
信号衰减
方波畸变
时钟不同步，系统卡顿
建议晶振直接贴近芯片放置，PCB布线保持短、直、等长、对称。

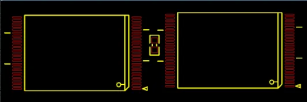

图2 — 晶振靠近主控芯片布线图
比如你在设计一个8路输入、8路驱动的控制板，模块重复性高，推荐使用PCB设计软件中的“模块复用”功能，统一布局、对称布线，不仅节省时间，还大大降低出错率。

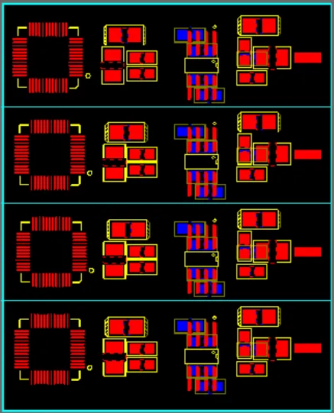

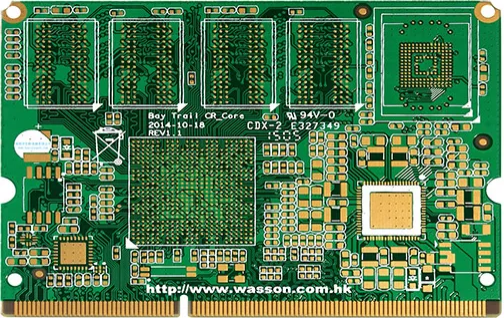

图3 — 模块复用对称布局
调试时，你的手、你的探针、你的热风枪都需要空间！
小器件旁边不要放大器件，避免遮挡
可调电阻、电容、跳线器件旁留空
插件元件避免交叉重叠
图4 — 便于调试的元件排布设计
电源进入芯片的瞬间，可能伴随电压波动、尖峰噪声。去耦电容就是芯片的“安全气囊”，吸收这些波动。
电容靠近IC电源引脚（越近越好）
形成电源—电容—地最小闭环
图5 — 去耦电容的最优布局
在多层PCB中，如果信号线从一个参考面跨越到另一个不同的区域（比如从GND层跨到空白层），信号回流路径断裂，EMI滋生，信号质量大幅下降。
尤其是高速信号线，一定要避免跨分割布线！

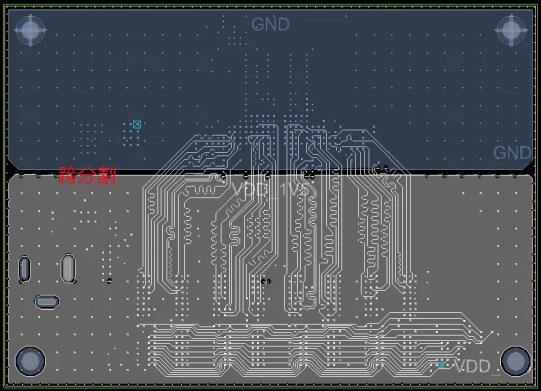

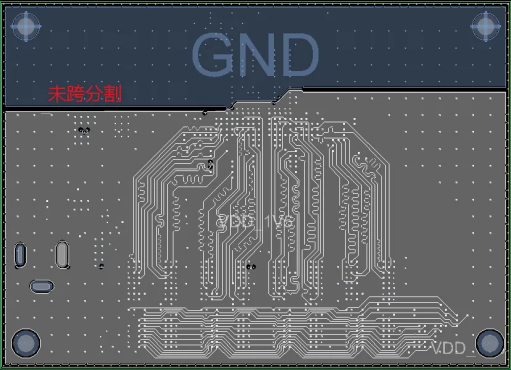

图6、图7 — 跨分割误区与正确示意
焊盘引线如果从对角出线，再加上阻焊偏差，会出现元件焊接旋转或偏移，影响焊接质量。
解决方法：
扇出走线保持沿长轴对称
若能保持短轴对称，能进一步防止偏移

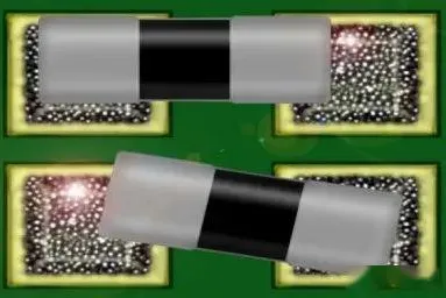

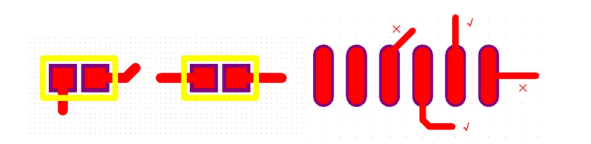

图8、图9 — 焊盘出线引起旋转与修正方法
很多人误以为“差分线只要间距一样就行”，这是误区。真正影响信号同步的是线长！
差分线必须成对走线
匹配长度优先于一致间距
预留蛇形线用于调节长度

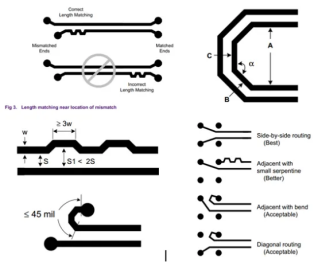

图11 — 差分线等长处理技巧
时钟、USB、LVDS等高频信号，若不做电磁隔离，会：
串扰邻线
引发EMI问题
解决策略：
包地（尽量三边围地）
若空间不足，至少保持3W间距

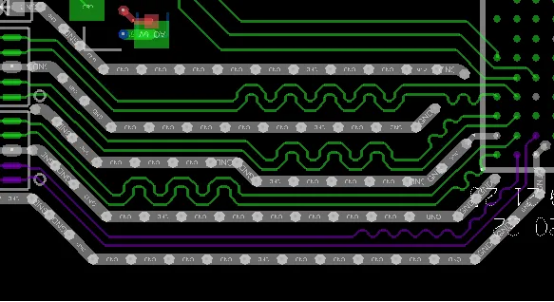

图12 — 高频信号包地与间距规范
多层PCB布线时，如果打孔过多或密集排列，会割裂GND/VCC参考面，导致：
信号回流路径延长
阻抗突变
噪声杂散
建议打孔间距保持可容一条走线的间隔，避免“地面断层”。

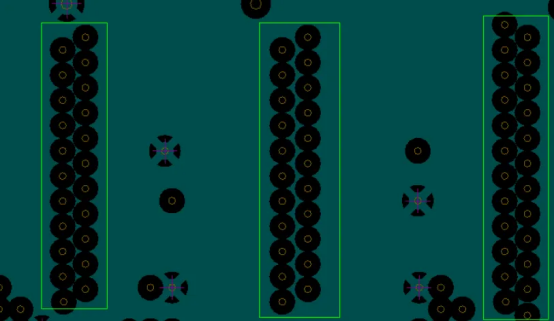

图13 — 多孔割裂示意
金手指长期插拔，阻焊层若未开窗会逐渐脱落，导致：
接触电阻升高
接触不良
推荐做法：
在封装层加入开窗区域
PCB阻焊层绘制时注意完全开窗
图14 — 金手指正确开窗示意图
立碑现象=两端受力不均，主要由：
焊盘面积不对称
焊盘形状不一致
只需在封装设计时注意焊盘完全对称，就能避免回流焊时“器件站起来”。

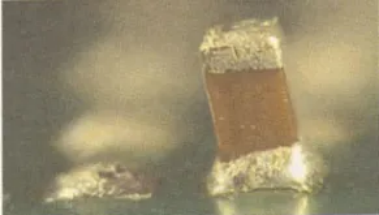

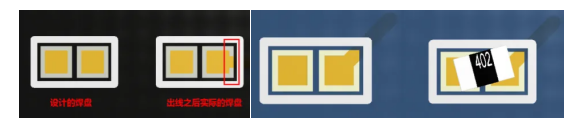

图15、图16 — 元器件立碑问题及焊盘设计
写在最后：设计再高端，细节不过关=白搭
你以为的“无关紧要”，很可能是“致命陷阱”。PCB设计是靠一堆微米级细节撑起来的大厦
