一块电路板从设计图纸到实际量产,需要跨越工艺性、可制造性、信号完整性、EMC等诸多关卡。本文将围绕PCB设计中13个常见但关键的核心概念,系统梳理设计逻辑,提升你的PCB工程思维和设计功力。

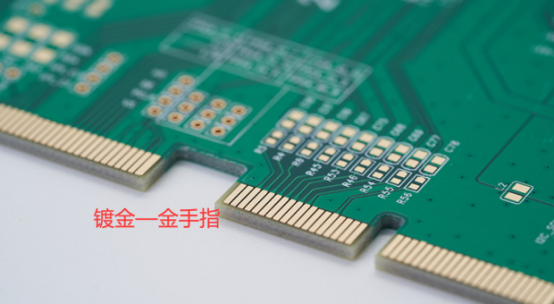

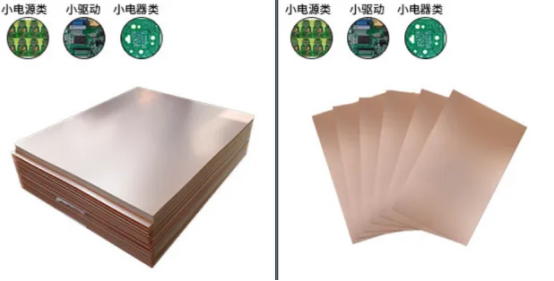

FR-4,作为最常用的PCB基材,是玻璃纤维与环氧树脂压合而成的覆铜板,耐热性能以Tg(玻璃转化温度)衡量。

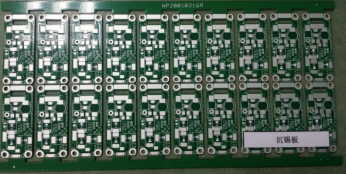

图1:普通FR4板的结构

图2:高Tg板材的耐热稳定性展示

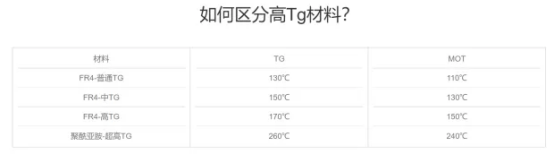

低Tg板(Tg≈130℃):用于常规应用
中Tg板(Tg>150℃):适用于中等复杂度的电路
高Tg板(Tg≥170℃):推荐用于高温焊接环境、无铅制程及高可靠性场景,如汽车、通信
高Tg板不仅耐热性强,抗湿、抗化学性能也显著提高,确保多层板长期工作的尺寸稳定性。

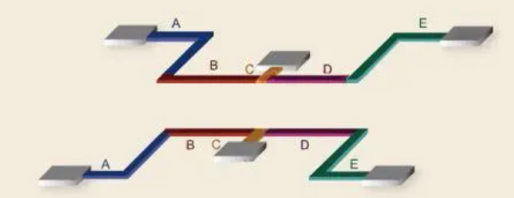

图3:典型阻抗匹配布线示意图

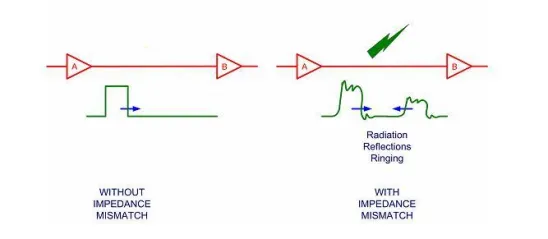

高速数字电路(如DDR、USB、PCIE)中,信号如果没有精确的阻抗匹配,就会出现反射、串扰等问题。常见阻抗控制有:
差分阻抗:100Ω/90Ω
单端阻抗:50Ω
如何设计匹配?需结合层叠结构、线宽线距、参考平面、介电常数等进行精确仿真。
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
芯板(Core)+ PP(Prepreg)决定了多层板的结构与稳定性。其厚度、流胶量、电气常数都需配合叠层仿真。
Core: 已压合双面铜的硬板
PP: 半固态树脂,用于层间粘合
合理配比,避免压合时板翘、空洞、铜皮脱落等工艺问题。
差分信号用于高速数据传输,如LVDS、USB、PCIE,需满足:
等长、等宽、等距
一致参考地面
避免参考平面不连续
差分走线的不对称将直接影响时钟偏移与串扰,必须在布局阶段统筹考虑。

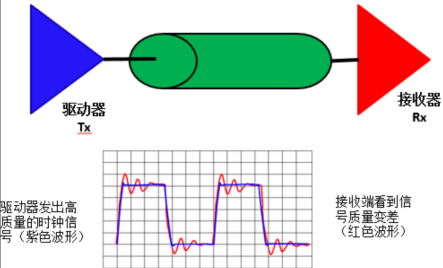

图7:SI问题常见干扰形式
影响信号完整性的五大因素:
反射(阻抗不匹配)
串扰(走线太近)
地弹(多芯片切换同时产生地回流干扰)
滤波设计不当
PCB结构设计不合理
SI问题常导致系统失灵、频繁复位、数据出错。

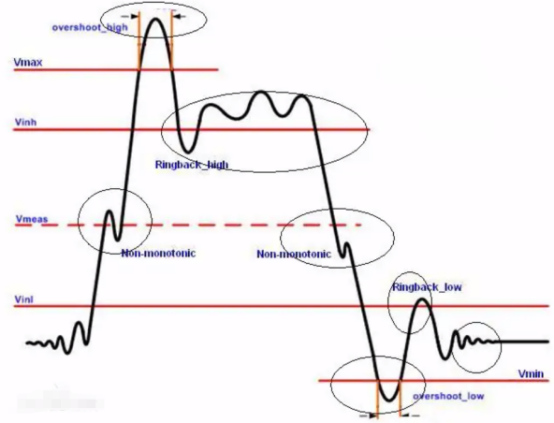

信号反射会造成:
overshoot(过冲)
undershoot(下冲)
ringing(振铃)
阶梯波
要控制反射,除了阻抗匹配,还需合理终端匹配(源端、负载端)、避免参考面断裂。
容性耦合→电流串扰
感性耦合→电压串扰
解决方法:加地线护栏、合理间距布线、控制走线方向。
电源与地必须设计为大面积平面,分区合理、过孔布设密集,避免形成悬空岛、电源回路断裂。

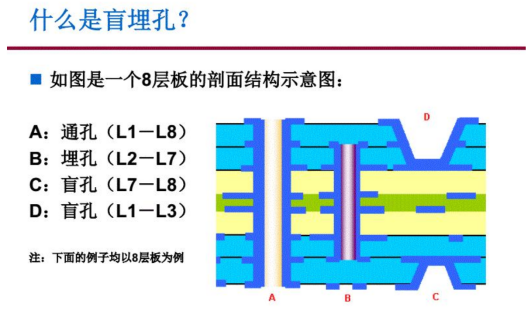

图9:盲孔与埋孔的结构层示意
一阶盲孔:L2-TOP
二阶盲孔:L3-TOP
埋孔:L3-L6之间互通
HDI板中大量使用盲/埋孔,可显著提升空间利用率,但对成本与加工要求高。
图10:ICT测试点典型布线图

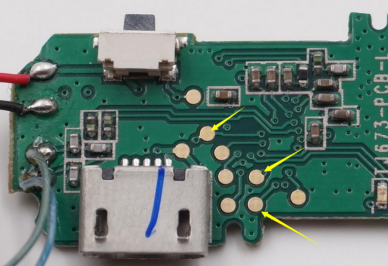

用于功能测试、在线编程、调试定位。BGA芯片区域必须用飞针或边界扫描方式解决。

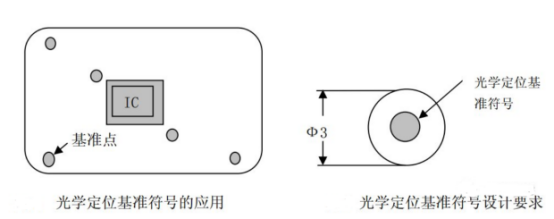

图11:标准Mark点的几何尺寸设计图
用于SMT贴片定位,Mark点设计建议:
尺寸1mm圆形居多
周围留出阻焊开窗
板上3个Mark点需对称排布,背景铜箔一致

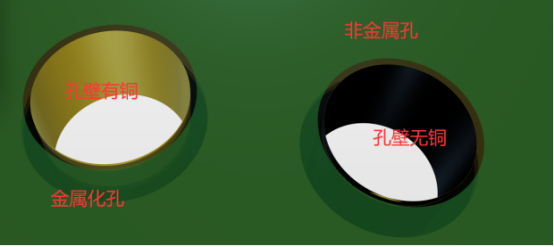

PTH(金属化孔):用于电气连接
NPTH(非金属孔):用于结构定位、螺丝安装等
加工时需在工程文件中准确标注孔属性,避免返工。
PCB不是单纯的“画图”,而是一门兼顾电气性能、工艺可行性、生产成本、后期维护的系统工程。了解每一个术语背后的设计逻辑与工程意义,是成为专业PCB工程师的起点。
